Conexión Con La Técnica De 3 Conductores - Dräger Polytron 7000 Instrucciones De Uso

Conexión a la unidad central
Conectar la pantalla a la tierra de la unidad central (p.ej., en la carcasa, barra co-
lectora de tierra, etc.).
Atención:
En equipos PROFIBUS el apantallado sólo se puede conectar a tierra en un
lado del cable.
Conexión con la técnica de 3 conductores
— Conectar a la unidad central con un cable de dos conductores de
0,5 ( 20 AWG) a 2,5 mm
Atención:
Para el caso de instalar el transmisor con la técnica de 3 conductores se debe
utilizar los casquillos de ferrita adjuntos.
Antes de conectar el cable al borne cuadripolar de la Docking Station se debe
colocar por deslizamiento en cada conductor un casquillo de ferrita.
Instalación de un bucle de corriente de 4 a 20 mA en el transmisor
Montar el cable de conexión de tres conductores en el racor roscado, cortarlo a
la medida y pelar el aislamiento (aprox. 80 mm).
Acortar la pantalla, si existe, de manera que no se pueda producir un cortocircuito.

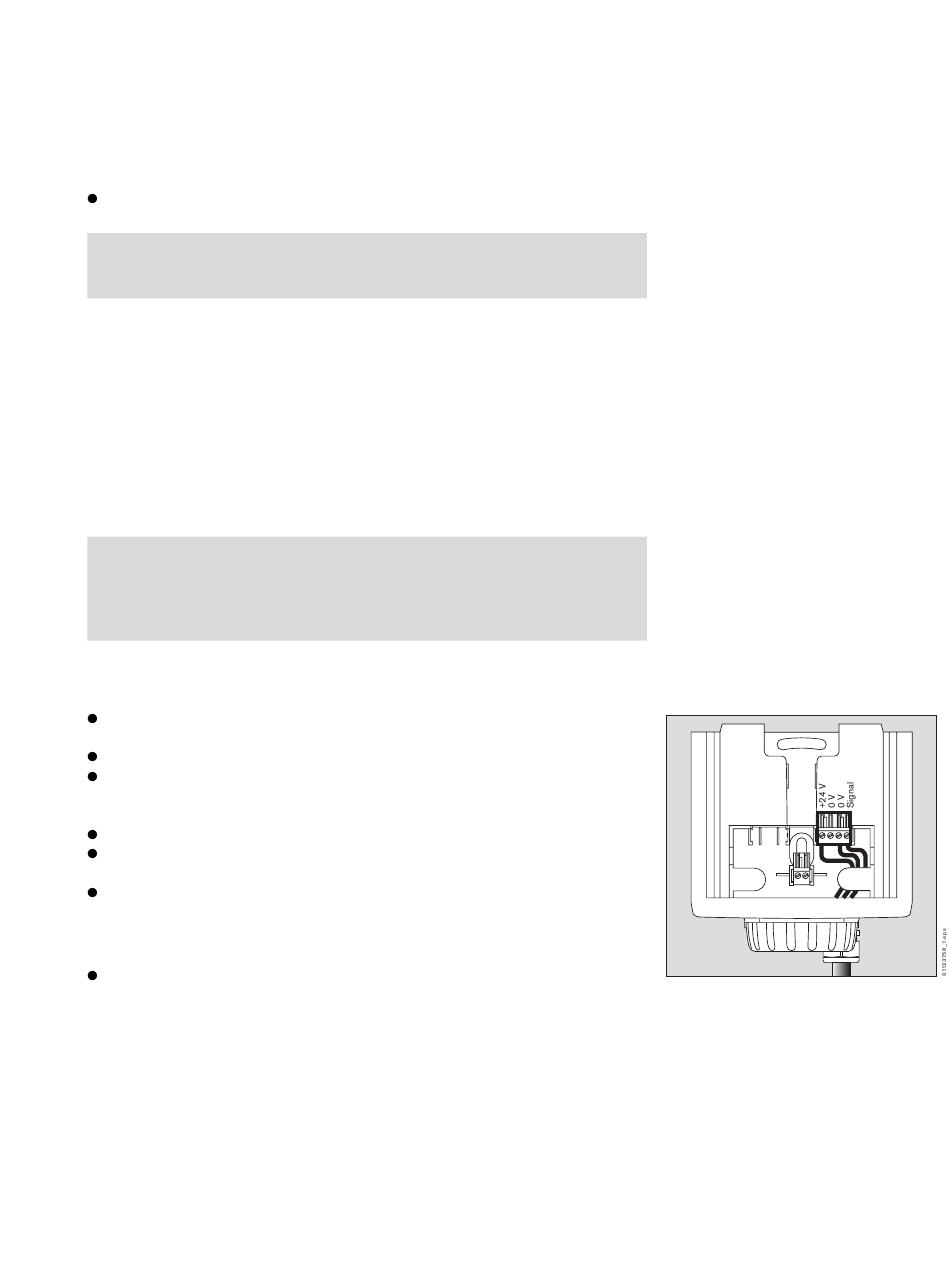

Conectar el cable:
1 Borne de cuatro polos para el Dräger Polytron 7000 – Respetar la polaridad.
Volver a introducir el borne de conexión en el soporte.
Fijar el cable en el soporte.
Plegar esta hoja de instrucciones de instalación y colocarla en la Docking Station
para la puesta en servicio.
Volver a colocar la cubierta de protección contra el polvo y salpicaduras.
Conexión a la unidad central
Conectar la pantalla a la tierra de la unidad central (p.ej., en la carcasa, barra co-
lectora de tierra, etc.).
Conectar el transmisor Dräger Polytron 7000 a una unidad central Dräger
(p. ej. Regard, QuadGard, Unigard o Polytron):
— Para una información más detallada sobre la conexión, véanse las instrucciones
correspondientes de la unidad central de Dräger.
— Si se alimenta desde la red eléctrica, la unidad central del Polytron proporciona
una tensión de alimentación de al menos 20 V. Esto debe tenerse en cuenta a la
hora de determinar la longitud del cable máxima (véase la tabla de página 19).
— Unigard no es adecuado para la conexión de un transmisor Polytron 7000 con
módulo de bomba o de relé.
2
(13 AWG ).
Instalación de las conexiones eléctricas
X8
1
15
