LISTA DE PIEZAS—Nº de Modelo WLEVEX19831
Clave
Ctd.
Descripción
1
1
Marco
2
1
Estabilizador Delantero
3
1
Resorte
4
4
Tapa del Extremo del Estabilizador
5
1
Poste del Asiento
6
1
Estabilizador Trasero
7
2
Tapa del Extremo de la Baranda
8
2
Manubrio de Espuma
9
1
Perilla de Ajuste
10
6
Contratuerca de Nylon de M8
11
2
Perno de M8 x 38mm
12
1
Asiento
13
1
Montante Vertical
14
2
Cubierta del Marco
15
1
Baranda
16
1
Consola
17
1
Protector del Lado Izquierdo
18
1
Protector del Lado Derecho
19
1
Control de Resistencia/Cable
20
6
Arandela de Seguridad de M8
21
1
Polea
22
1
Abrazadera del Interruptor de
Lengüeta
23
2
Rueda
24
1
Pedal Izquierdo
25
1
Correa del Pedal Izquierdo
26
1
Pedal Derecho
27
1
Tornillo de Tierra
28
4
Tuerca de Bloqueo de 3/8"
Nota: Este signo # significa una parte no ilustrada. Características técnicas están sujetas a cambios sin previo
aviso. Vea el reverso de este manual para ordenar piezas de repuesto.
R0604A
Clave
Ctd.
Descripción
29
2
Sujetador-U
30
4
Perno de Porte de 3/8" x 78mm
31
2
Perno de Ojete
32
2
Contratuerca de Nylon de M6
33
4
Contratuerca de Nylon de 3/8"
34
1
Perno Botón de M8 x 20mm
35
1
Manivela
36
1
Cable Superior
37
1
Volante
38
1
Imán
39
6
Arandela en Curva de M8
40
1
Montaje de Brazo Estable
41
6
Tornillo de M8 x 15mm
42
2
Tornillo de M5 x 20mm
43
1
Cable/Interruptor de Lengüeta
44
1
Juego de Forros de Cojinete de la
Manivela
45
1
Cable Inferior
46
1
Tornillo de M5 x 15mm
47
1
Arandela Plana
48
1
Correa de Manejo
49
5
Tornillo de M5 x 12mm
50
1
Correa del Pedal Derecho
51
3
Arandela Plana de M8
52
5
Tornillo de M5 x 25mm
53
1
Perilla de Resistencia
#
1
Manual del Usuario
#
2
Llave del Montaje
14
ANTES DE COMENZAR
Gracias por seleccionar la nueva bicicleta de ejercicio
WESLO
®
PURSUIT 103. El andar en bicicleta es uno
de los ejercicios más eficaces para aumentar el bie-
nestar cardiovascular, aumentar el rendimiento, y
entonar el cuerpo entero. El PURSUIT 103 ofrece una
variedad impresionante de características que le per-
miten disfrutar este ejercicio saludable en la conve-
niencia e intimidad de su propio hogar.
Para su beneficio, lea el manual cuidadosamente
Porta Botella de Agua*
Perilla de Ajuste
PARTE DE ATRÁS
antes de usar la bicicleta de ejercicio. Si tiene más
preguntas por favor póngase en contacto con el esta-
blecimiento dónde compró la máquina. El número del
modelo es WLEVEX19831. El número de serie se
puede buscar en la calcomanía pegada a la bicicleta
de ejercicio (vea la portada de éste manual para su
localización).

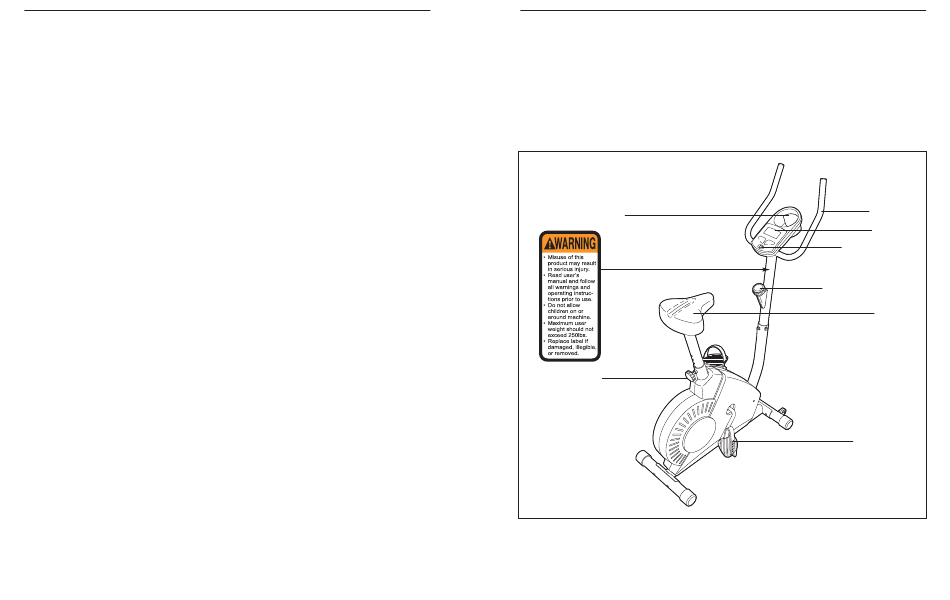

Antes de seguir leyendo, por favor estudie el dibujo
abajo y familiarícese con las piezas y sus nombres.
PARTE DE
ADELANTE
Baranda
Consola
Sensor de Pulso
Perilla de Resistencia
Asiento
LADO DERECHO
Pedal/Correa
*No se incluye la botella para agua.
