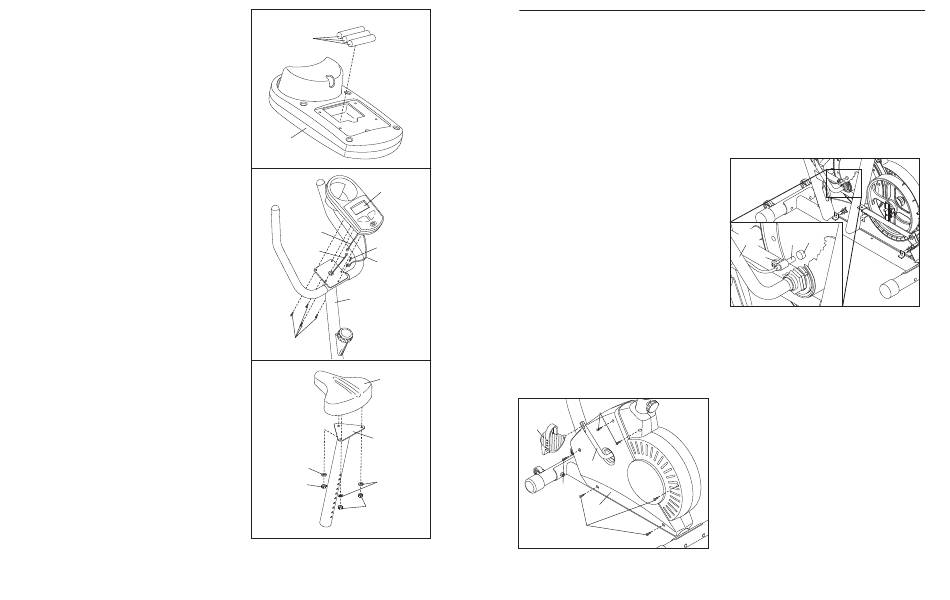

5. La Consola (16) requiere tres pilas 1,5V (AA); se reco-
miendan pilas alcalinas. Inserte tres pilas dentro de la
Consola. Asegúrese que las pilas estén orientadas
como se muestra por el diagrama dentro de la
Consola.
6. Sostenga la Consola (16) cerca del Montante Vertical
(13). Conecte el cable de la consola al Cable Superior
(36). A continuación, conecte el cable de tierra al
Montante Vertical con el Tornillo de Tierra (27).
Inserte el cable restante de la consola y el Cable
Superior (36) abajo dentro del Montante Vertical (13).
A continuación, mueva la Consola (16) hacia el
Montante Vertical, a la misma vez que inserta el cable
de tierra restante arriba dentro del orificio en la parte
debajo de la Consola. Continue hasta que todo el
cable de tierra en exceso esté dentro de la Consola.
Conecte la Consola al Montante Vertical con cuatro
Tornillos de M5 x 12mm (49). Tenga cuidado y evita
pellizcar los cables.
7. Conecte el Asiento (12) al Poste del Asiento (5) con
tres Arandelas Planas de M8 (51) y tres Contratuercas
de Nylon de M8 (10). Nota: Las Arandelas Planas y
las Contratuercas de Nylon pueden estar previamente
conectadas a la parte debajo del Asiento.
5
Pilas
16
6
16
Cable de
la Consola
27
36
Cable de
Tierra
13
Tenga cuidado
y evita pelliz-
car los cables.
49
7
12
5
51
51
10
10
6
MANTENIMIENTO Y ALMACENAMIENTO
Inspeccione y apriete regularmente las piezas de la
bicicleta. Reemplace inmediatamente cualquier parte
gastada.
Para limpiar la bicicleta de ejercicio, use un trapo
húmedo y una cantidad pequeña de jabón suave para
platos. Importante: Para evitar daños a la consola,
mantenga los líquidos alejados de la consola y
mantenga la consola fuera de la luz directa del
sol.
REEMPLAZO DE LAS PILAS
Si la pantalla de la consola se opaca, las pilas se
deben reemplazar; la mayoría de los problemas con la
consola son el resultado de pilas bajas. Para reempla-
zar las pilas, refiérase al paso 6 en la página 6 y quite
la consola del montante vertical. A continuación, refié-
rase al paso 5 e inserte tres pilas dentro de la conso-
la. Vuelva a conectar la consola al montante vertical,
teniendo cuidado de no pellizcar los cables.
COMO AJUSTAR EL INTERRUPTOR DE LENGÜETA
Si la consola no muestra información correcta, el inte-
rruptor de lengüeta se debe ajustar. Para ajustar el
interruptor de lengüeta, el protector lateral izquierdo
se debe quitar.
Dé Vuelta a la Manivela (35) a la posición que se mues-
tra. Usando una llave ajustable, dé vuelta al Pedal
Izquierdo (24) en dirección de las agujas del reloj y quí-
telo. A continuación, quite los cinco Tornillos
de M5 x 25mm (52) y el Tornillo de M5 x 20mm (42) del
Protector del Lado Izquierdo (17). Cuidadosamente
quite el Protector del Lado Izquierdo.
52
24
35
42
17
52
A continuación, localice el Interruptor de Lengüeta
(43). Dé vuelta a la Manivela (35) hasta que el Imán
(38) se alinee con el Interruptor de Lengüeta. Afloje,
pero no quite el Tornillo de M5 x 15mm (46). Deslice
el Interruptor de Lengüeta un poco cerca o alejado
del Imán. Vuelva a apretar el Tornillo. Dé vuelta a la
Manivela por un momento. Repita hasta que la con-
sola muestra información correcta. Cuando el
Interruptor de Lengüeta éste correctamente ajustado,
vuelva a conectar el protector del lado izquierdo y el
pedal izquierdo.
38
35
43
46
ALMACENAMIENTO DEL SENSOR DE PULSO
Refiérase el paso 3 en la página 10.
11
