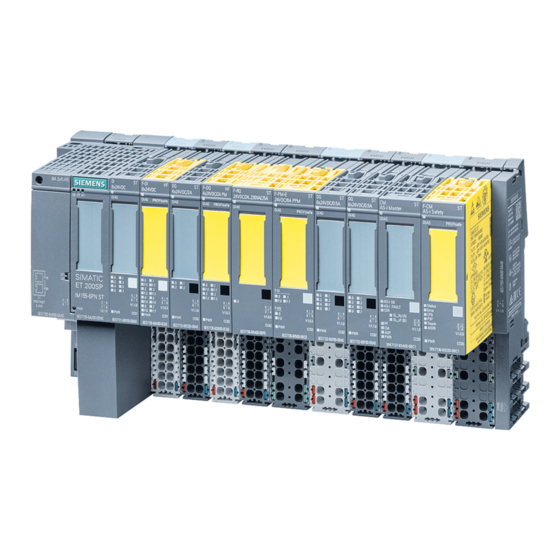

  • Página 2 ___________________ Prólogo ___________________ Guía de la documentación ___________________ SIMATIC Descripción del producto ___________________ Conexión ET 200SP Módulo de entradas digitales ___________________ Parámetros/Espacio de DI 4x120...230VAC ST direcciones (6ES7131-6FD01-0BB1) ___________________ Alarmas y avisos de diagnóstico Manual de producto ___________________ Datos técnicos ___________________ Parámetros y estructuras de datos...
  • Página 3 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...

  • Página 4: Prólogo

    Prólogo Finalidad de la documentación El presente manual de producto complementa el manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). En dicho manual de sistema se describen las funciones que afectan de forma general al sistema. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha el sistema.

  • Página 5: Información De Seguridad

    Encontrará más información sobre seguridad industrial en (http://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos.

  • Página 6: Tabla De Contenido

    Índice Prólogo ..............................4 Guía de la documentación ........................7 Descripción del producto ........................12 Características ........................12 Conexión .............................. 14 Esquema eléctrico y esquema de principio ................14 Parámetros/Espacio de direcciones ...................... 17 Parámetros ..........................17 Explicación de los parámetros ....................18 Área de direcciones .......................

  • Página 7: Guía De La Documentación

    Guía de la documentación La documentación del sistema de automatización SIMATIC S7-1500 y del sistema de periferia descentralizada SIMATIC ET 200MP se divide en tres partes. Esta división le permite acceder específicamente al contenido deseado. Información básica En el manual de sistema y el Getting Started (primeros pasos) se describen detalladamente la configuración, montaje, cableado y puesta en marcha de los sistemas SIMATIC S7-1500 y ET 200MP.

  • Página 8: Comparativa De Simatic S7-1500 Para Lenguajes De Programación

    Para usar todas las funciones de "mySupport" es necesario registrarse una sola vez. Encontrará "mySupport" en Internet (https://support.industry.siemens.com/My/ww/es). "mySupport": "Documentación" En "MySupport", bajo "Documentación", se pueden combinar manuales completos o partes de ellos para elaborar un manual propio.

  • Página 9: Ejemplos De Aplicación

    ● Manuales, curvas características, instrucciones de uso, certificados ● Datos característicos de productos Encontrará "mySupport", "Datos CAx" en Internet (http://support.industry.siemens.com/my/ww/es/CAxOnline). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. Las soluciones de los ejemplos interactúan siempre con varios componentes del sistema sin centrarse en productos concretos.
  • Página 10 Encontrará SIMATIC Automation Tool en Internet (https://support.industry.siemens.com/cs/ww/es/view/98161300). PRONETA SIEMENS PRONETA ("análisis de red PROFINET") permite analizar la red de la instalación durante la puesta en marcha. PRONETA cuenta con dos funciones centrales: ● La vista topológica general escanea automáticamente la red PROFINET y todos los componentes conectados a ella.
  • Página 11 Guía de la documentación SINETPLAN SINETPLAN, el Siemens Network Planner, es una ayuda para planificadores de instalaciones y redes de automatización basada en PROFINET. La herramienta facilita, incluso en la fase de planificación, el dimensionamiento profesional y anticipativo de la instalación de PROFINET.

  • Página 12: Descripción Del Producto

    Descripción del producto Características Referencia 6ES7131-6FD01-0BB1 Vista del módulo ① ⑦ Tipo y designación del módulo Clase de función ② ⑧ LED de diagnóstico Identificación por color del tipo de módulo ③ ⑨ Código de barras bidimensional Versión funcional y de firmware ④...

  • Página 13: Accesorios

    ● Etiqueta de identificación por referencia ● Conexión de pantalla Ver también El manual de sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293) contiene más información acerca de los accesorios. Módulo de entradas digitales DI 4x120...230VAC ST (6ES7131-6FD01-0BB1) Manual de producto, 09/2017, A5E32043404-AC...

  • Página 14: Conexión

    2, 3 y 4 hilos. Encontrará más información sobre el cableado de la BaseUnit en el manual del sistema Sistema de periferia descentralizada ET 200SP (http://support.automation.siemens.com/WW/view/es/58649293). Nota Las diferentes posibilidades de conexión pueden utilizarse opcionalmente para todos los canales y combinarse libremente.
  • Página 15 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: Conexión a 2 y 3 hilos La figura siguiente muestra el esquema de principio y, a modo de ejemplo, la asignación de terminales del módulo de entradas digitales DI 4x120..230VAC ST en la BaseUnit del tipo B1 sin bornes AUX (conexión a 2 y 3 hilos).
  • Página 16 Conexión 3.1 Esquema eléctrico y esquema de principio Conexión: Conexión a 4 hilos La figura siguiente muestra el esquema de principio y, a modo de ejemplo, la asignación de terminales del módulo de entradas digitales DI 4x120..230VAC ST en la BaseUnit del tipo B1 con bornes AUX (conexión a 4 hilos).

  • Página 17: Parámetros/Espacio De Direcciones

    Parámetros/Espacio de direcciones Parámetros Parámetros de DI 4x120..230VAC ST Al efectuar la parametrización del módulo con STEP 7, se especifican las propiedades del módulo por medio de distintos parámetros. Los parámetros ajustables figuran en la siguiente tabla. El rango efectivo de los parámetros ajustables depende del tipo de configuración. Son posibles las siguientes configuraciones: ●...

  • Página 18: Explicación De Los Parámetros

    Parámetros/Espacio de direcciones 4.2 Explicación de los parámetros Explicación de los parámetros Canal activado Determina si un canal está activado o desactivado. Área de direcciones En STEP 7, el módulo puede configurarse de diferentes maneras (ver la tabla siguiente). En función de la configuración se asignan direcciones adicionales/diferentes en la memoria imagen de proceso de las entradas.
  • Página 19 Parámetros/Espacio de direcciones 4.3 Área de direcciones Espacio de direcciones del módulo de entradas digitales DI 4x120..230VAC ST La figura siguiente muestra la asignación del espacio de direcciones en el módulo DI 4x120..230VAC ST con información de calidad (Quality Information (QI)). Las direcciones para la información de calidad solo están disponibles si se ha activado la información de calidad.

  • Página 20: Alarmas Y Avisos De Diagnóstico

    Alarmas y avisos de diagnóstico Indicadores de estados y errores Indicadores LED La siguiente figura muestra los indicadores LED (indicadores de estado y error) de DI 4x120..230VAC ST. ① DIAG (verde/rojo) ② Estado del canal (verde) ③ PWR (verde) Figura 5-1 Indicadores LED Módulo de entradas digitales DI 4x120...230VAC ST (6ES7131-6FD01-0BB1) Manual de producto, 09/2017, A5E32043404-AC...

  • Página 21: Significado De Los Indicadores Led

    Alarmas y avisos de diagnóstico 5.1 Indicadores de estados y errores Significado de los indicadores LED En las tablas siguientes se explica el significado de los indicadores de estados y errores. LED DIAG Tabla 5- 1 Indicación de errores del LED DIAG LED DIAG Significado Alimentación del bus de fondo del ET 200SP incorrecta...

  • Página 22: Avisos De Diagnóstico

    Alarmas y avisos de diagnóstico 5.2 Avisos de diagnóstico Avisos de diagnóstico Avisos de diagnóstico Con cada evento de diagnóstico se emite un aviso de diagnóstico y en el módulo parpadea el LED DIAG. El aviso de diagnóstico puede leerse, por ejemplo, en el búfer de diagnóstico de la CPU.

  • Página 23: Datos Técnicos

    Datos técnicos Datos técnicos Datos técnicos del DI 4×120..230VAC ST Referencia 6ES7131-6FD01-0BB1 Información general Designación del tipo de producto DI 4x120 ... 230 V AC ST Versión de firmware V0.0 Es posible actualizar el FW. • BaseUnits utilizables BU tipo B1 Código de color para etiqueta de identificación CC41 por color de módulo...
  • Página 24 Datos técnicos 6.1 Datos técnicos Referencia 6ES7131-6FD01-0BB1 Alimentación de sensores Número de salidas Protección contra cortocircuito No; si se usa una BU de tipo B1 debe preverse un fusible de calibre 10 A Intensidad de salida 10 A hasta 60 °C, máx. •...
  • Página 25 Datos técnicos 6.1 Datos técnicos Referencia 6ES7131-6FD01-0BB1 Longitud del cable 1 000 m apantallado, máx. • 600 m no apantallado, máx. • Sensor Sensores compatibles Sí Sensor a 2 hilos • Modo isócrono Modo isócrono (aplicación sincronizada hasta el borne) Alarmas/diagnósticos/información de estado Alarmas Alarma de diagnóstico...

  • Página 26: Croquis Acotado

    6ES7131-6FD01-0BB1 Dimensiones Ancho 20 mm Alto 73 mm Profundidad 58 mm Pesos Peso, aprox. 36 g Croquis acotado Ver manual de producto BaseUnits de ET 200SP (http://support.automation.siemens.com/WW/view/es/59753521) Módulo de entradas digitales DI 4x120...230VAC ST (6ES7131-6FD01-0BB1) Manual de producto, 09/2017, A5E32043404-AC...

  • Página 27: Parámetros Y Estructuras De Datos

    Parámetros y estructuras de datos Parametrización y estructura de registros de parámetros El juego de datos del módulo tiene una estructura idéntica, independientemente de que se configure el módulo con PROFIBUS DP o con PROFINET IO. El juego de datos 128 permite reparametrizar el módulo en el programa de usuario, independientemente de la programación.

  • Página 28: Estructura Del Registro 128

    Parámetros y estructuras de datos A.1 Parametrización y estructura de registros de parámetros Estructura del registro 128 Figura A-1 Estructura del registro 128 Información del encabezado La siguiente figura muestra la estructura de la información del encabezado. Figura A-2 Información del encabezado Módulo de entradas digitales DI 4x120...230VAC ST (6ES7131-6FD01-0BB1) Manual de producto, 09/2017, A5E32043404-AC...
  • Página 29 Parámetros y estructuras de datos A.1 Parametrización y estructura de registros de parámetros Parámetros En la figura siguiente se muestra la estructura de los parámetros para los canales 0 a 3. Los parámetros se activan poniendo a "1" el bit correspondiente. Figura A-3 Estructura bytes x a x+1 para los canales 0 a 3 Error al transferir el juego de datos...
