Instalación eléctrica
6

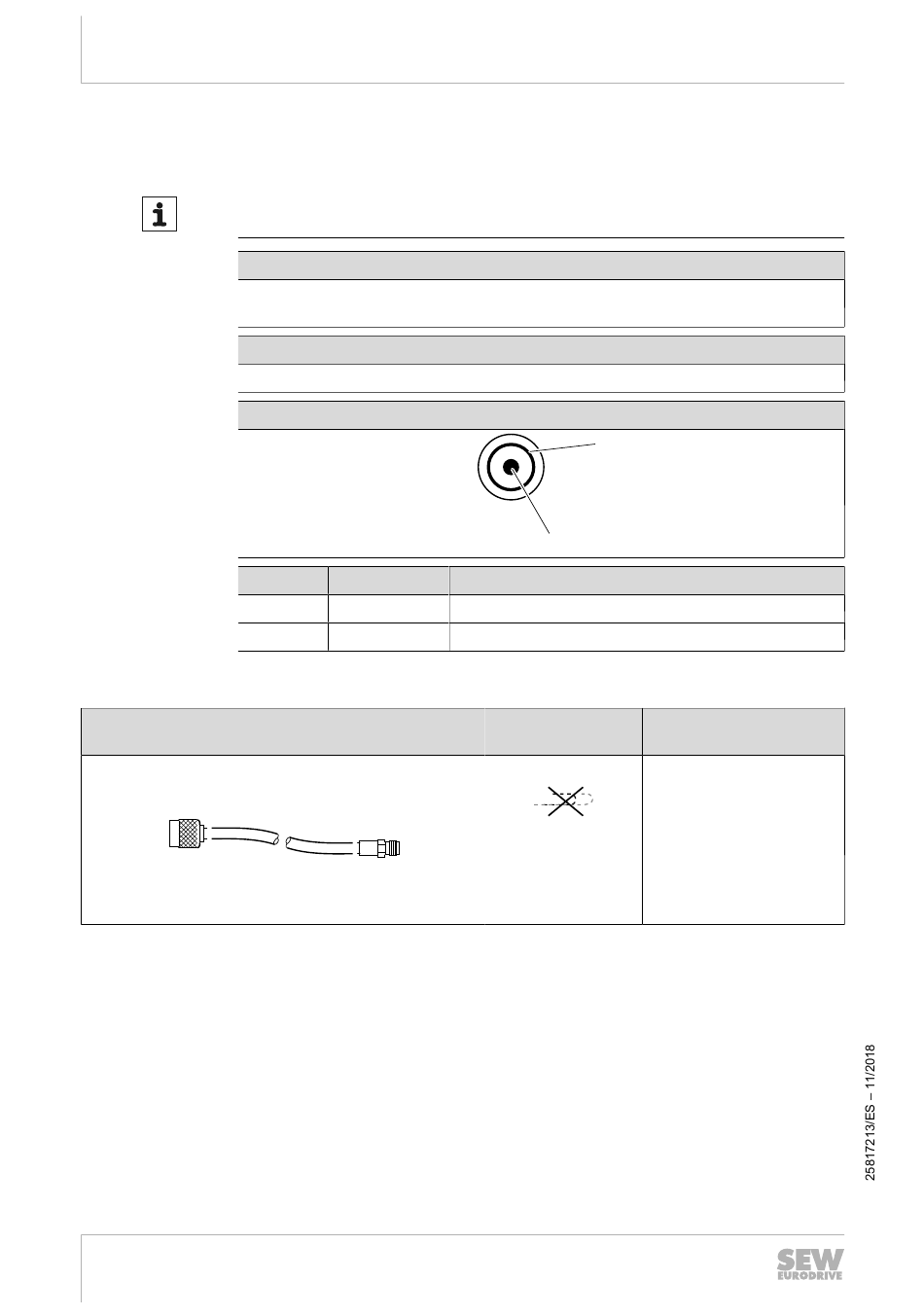

Conexiones eléctricas
6.12.24 X4261: Antena WLAN (Aux)
Cables de conexión
Cable
Ref. de pieza: 11744154
R-TNC ↔ R-SMA, macho
136
Instrucciones de funcionamiento – MOVIPRO
NOTA
Si no se utiliza la conexión deberá terminar la conexión con una resistencia de 50 Ω.
Función
Conexión de antena para comunicación WLAN, parametrizable con función de envío
y recepción
Tipo de conexión
Conector hembra R-TNC
Esquema de conexiones
N.°
Nombre
1
inner conductor Conductor interno
2
outer conductor Conductor externo
Encontrará información adicional, datos técnicos y homologaciones en la siguiente
documentación: Anexo a las instrucciones de funcionamiento "MOVIPRO
radio REC5".
®
PHC2.A-A..M1-..2A-C5
2
1
Función
Longitud/tipo de
tendido
Longitud variable
Componente
Acoplador de corto alcance
®
Módem de
