Instalación De La Manguera De Suministro - Toro Multi-Pro 5800 Instrucciones De Instalación

pulgada) y 4 tuercas con arandela prensada (3/8
pulgada).

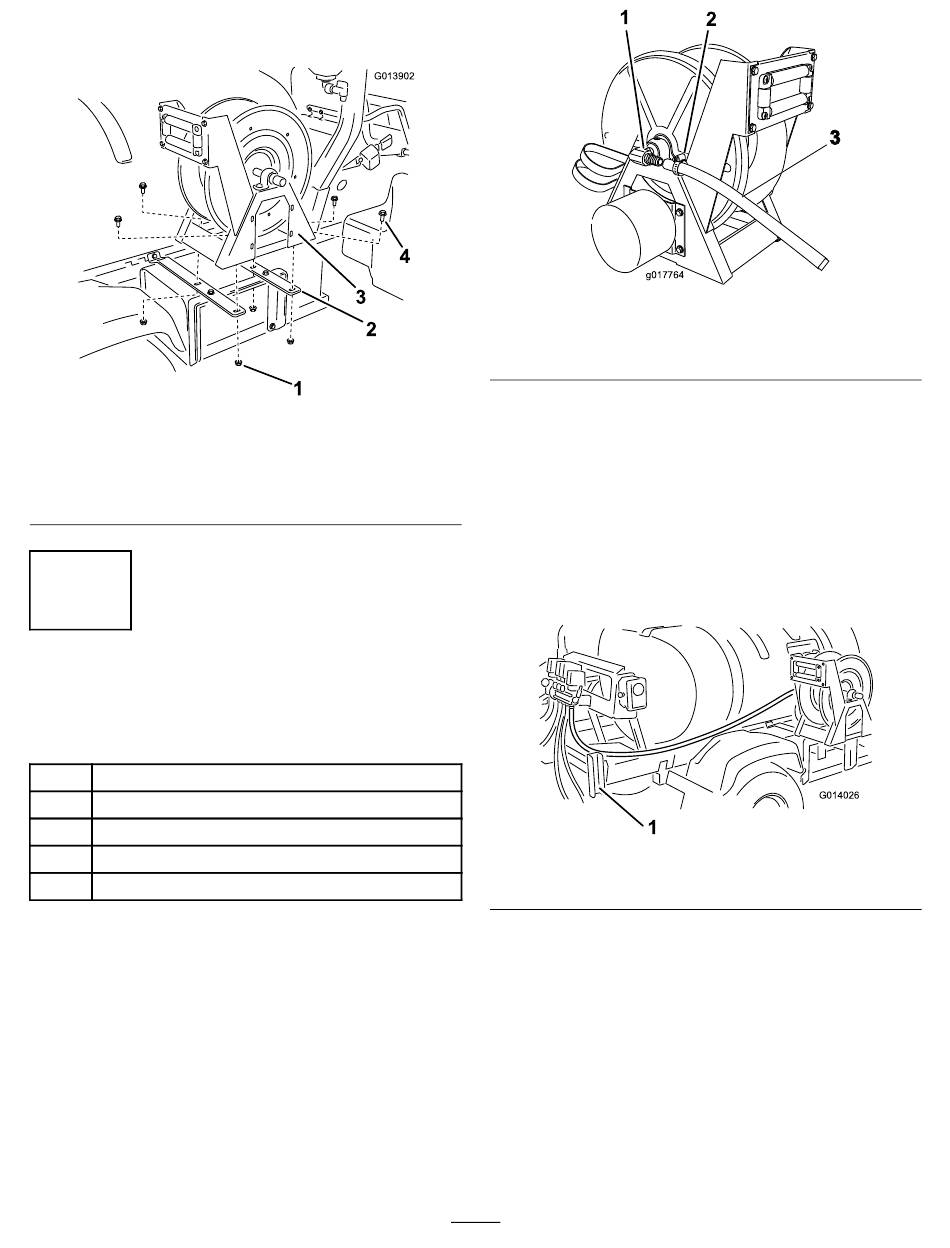

Figura 10
1. Contratuerca (3/8
pulgada)
2. Pletinas del carrete de la
manguera
4
Instalación de la manguera de
suministro
Piezas necesarias en este paso:
1 Manguera
2 Abrazadera
1 Espiga recta
1 Conducto
2 Sujetacables
Procedimiento
1. Localice la manguera del carrete y dos abrazaderas
entre las piezas sueltas.
2. Coloque una abrazadera sobre el extremo abierto
de la manguera.
3. Instale el extremo de la manguera sobre la espiga en
ángulo recto del lado del conjunto del carrete más
próximo al depósito (Figura 11).
G013902
4
3
2
1
3. Conjunto de carrete de la
manguera
4. Perno con arandela
prensada (3/8 x 1 pulgada)
g017764
1. Espiga recta
2. Abrazadera
4. Coloque la abrazadera sobre la espiga y apriétela para
sujetar la manguera y al conjunto del carrete.
5. Instale el conducto sobre la manguera de
alimentación en el extremo de la válvula y sujételo
usando 2 sujetacables.
6. Pase la manguera hacia atrás por el bastidor del patín
del depósito, por dentro del guardabarros trasero
derecho y por dentro del perfil de soporte del brazo
(Figura 12).
1
1. Perfil de soporte del brazo
7. Pase la manguera alrededor del bastidor de montaje
hasta la válvula del carrete de la manguera instalada
anteriormente (Figura 12).
8. Inserte la manguera por el orificio abierto del soporte
de la manguera en el soporte de montaje de la válvula
y hasta la espiga abierta de la válvula del carrete de
la manguera (Figura 13).
9. Deslice una abrazadera sobre el extremo abierto de
la manguera e instale la manguera sobre la espiga de
la válvula.
8
Figura 11
3. Manguera
G014026
Figura 12
