Before You Begin
This Quick Installation Guide gives step-by-step instructions for setting up the D-Link
DES-1018DG Gigabit Switch. The model you have purchased may appear slightly
different from those shown in the illustrations. For more detailed information about the
switch, its components, making network connections and technical specifications,
please refer to the User's Manual included with your switch.
Check Your Package Contents
These are the items included with your DES-1018DG purchase:
If any of the above items are missing, please contact your reseller.
©2004 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective holders.
Software and specifications subject to change without notice.
• DES-1018DG 16-Port 10/100Mbps + 2-
Port 10/100/1000Mbps Gigabit Switch
• User Manual
• Quick Installation Guide
• 5V DC, 3A Power Adapter

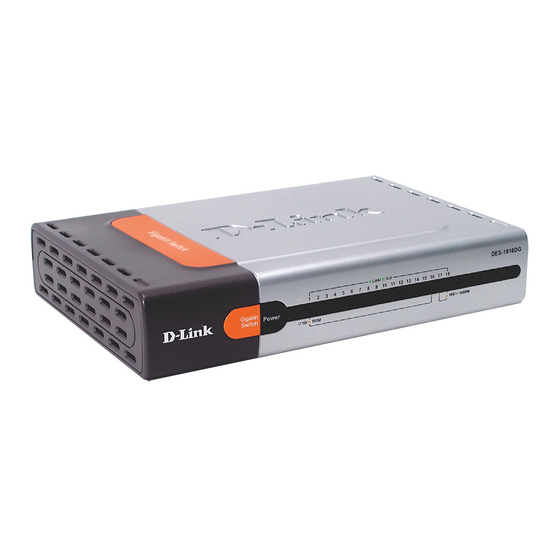

DES-1018DG
16-Port 10/100Mbps +
2-Port 10/100/1000Mbps
Gigabit Ethernet Switch
Using a power
supply with a
different voltage rating
will damage and void
the warranty for this
product.
