Remarques importantes

Concernant la notice de montage
Cette notice de montage fait partie de la baignoire
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE ! En cas de dégâts matériels éventuels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (par ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE ! L'installation doit obligatoirement être
réalisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire
balnéo.
8
WH_M_Einbau_WV_Magnete/21.04.8

Consignes de montage

Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
REMARQUE !

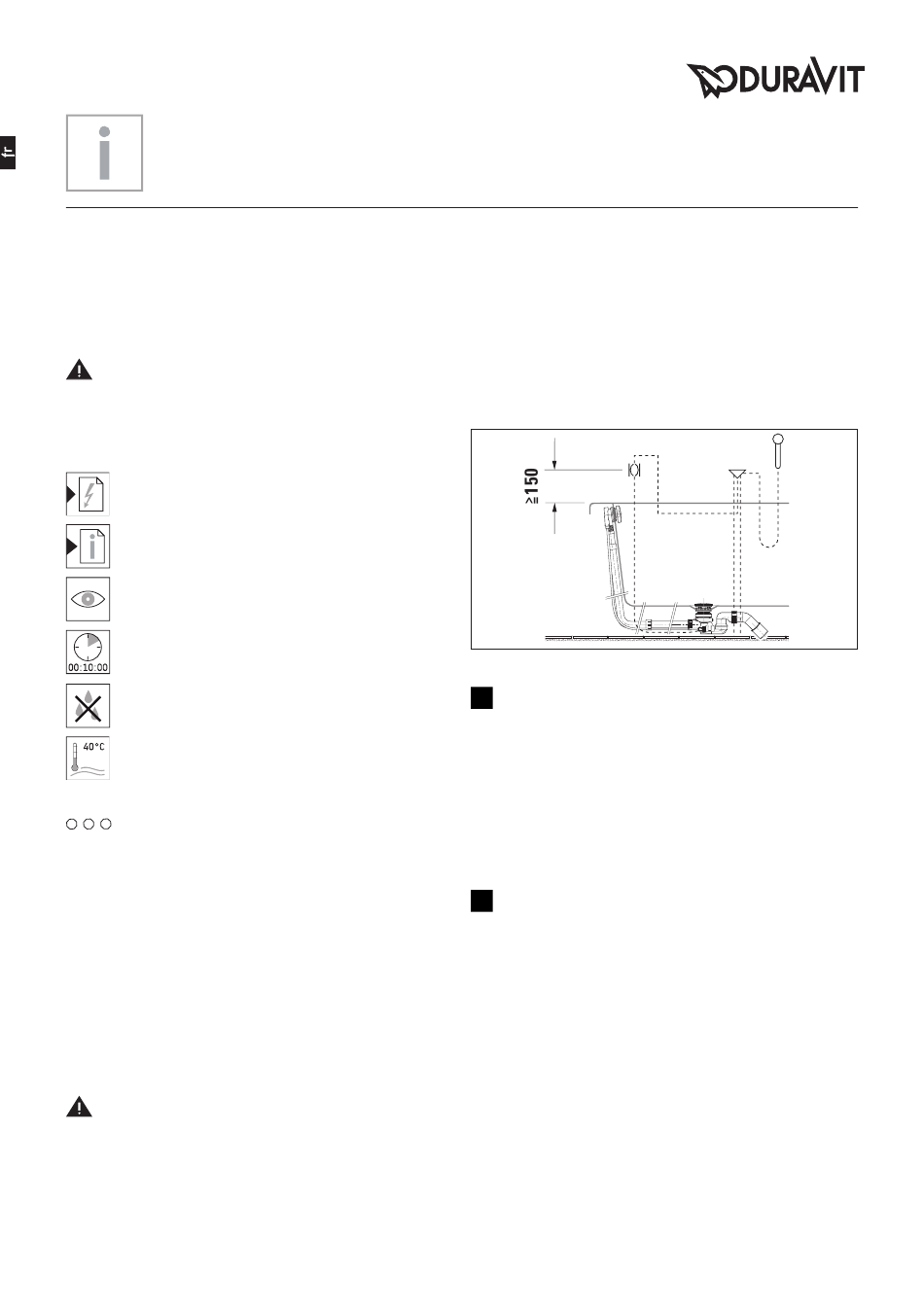

Sur les baignoires à arrivée d'eau au sol, un rupteur de
tuyau doit obligatoirement être monté côté bâtiment.
> Respecter le schéma de montage.
Vérifier le système balnéo (graphique 20)
20
> Mettre le système balnéo en marche pendant
10 minutes : pour les circuits avec niveaux
d'intensité, ceux-ci doivent tous être exécutés.
Technische V erbes serungen und optische Ver nderungen an den abgebildeten Pr odukten behalten wir uns vo r.
We reserve the right to mak e techni c al impr ovements and enhance the appearance of the pr
> Laisser couler l'eau dans la baignoire, attendre Datum Name Ma§stab
Date Scale
Gezeichnet
08.10.13 Allgaier 1:20
Drafted 10 minutes.
Gepr ft
08.10.13 1:10 X
WLT
Certified
> Vérifier l'étanchéité.
Ge ndert
1:5
Modified
> Si des adaptations sont nécessaires, répéter le
contrôle.
Prévoir des trappes de visite (graphique 22)
22
> L'habillage de la baignoire doit être accessible
et amovible pour l'inspection de sorte que tous
les agrégats importants (pompe, ventilateur et
commande) restent accessibles.
Seitenansicht
Lateral view
oducts shown.
Artikel-Nr. Zeichnung
# W- T- 000000 - 00 - 0
000000
Drawin g
Model-No.
Name
Schematische Zeichnung mit Rohrunterbr
Bezeichnung
Spezial Ab-und berlaufgarnitur mit Bodenzulauf
Description f r Badewanne
Special waste and overflow with base inle t
for bathtubs
echer
