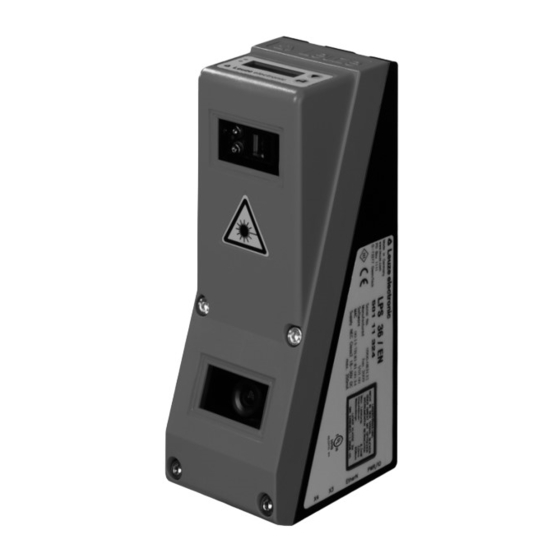

LRS 36
200 ... 800mm
 Sensor óptico de perfiles para la detección
de objetos
 Tiempo de respuesta 10ms
 Campo de detección: 200 ... 800mm
 Longitud de la línea láser: máx. 600mm
 Interfaz PROFIBUS integrada o 4 salidas
conmutadas
 Parametrización vía Fast Ethernet
 Display OLED con teclado de membrana
como auxiliar de alineación e indicador de
estado: «tarea de inspección ajustada»
 Indicación de valores medidos en mm en
display OLED como auxiliar de alineación
 Hasta 16 campos de detección con opción
de combinación lógica
 Hasta 16 tareas de inspección
 Entrada de activación, entrada de disparo,
salida en cascada
 Conexión de PROFIBUS a través de
adaptador Y
IEC 60947...
IEC 60947...
Accesorios:
(disponible por separado)
 Sistema de sujeción BT 56, BT 59
 Cables con conector M12 (K-D ...)
 Memoria de configuración
K-DS M12A-8P-0,75m-LxS36-CP
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Sensor óptico de perfiles para la detección de objetos
Dibujo acotado
+Z
A
B
C
D
E
F
G
H
J
K
L
M
Campo de registro característico
IP 67
In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0
+X
Emisor
Receptor
Eje óptico
X1: conector M12x1, 8 polos, con codificación A
X2: hembrilla M12x1, 4 polos, con codificación D
X3: hembrilla M12x1, de 8 polos, con codificación A (sólo LRS 36/6)
X4: hembrilla M12x1, de 5 polos, con codificación B (sólo LRS 36/PB)
Tornillo PE
Display OLED y teclado de membrana
Rosca M4, 4,5 de profundidad
Alojamiento del sistema de sujeción BT 56 / BT 59
Punto cero y orientación del sistema de coordenadas para los datos de medición
-x
-300
x = Longitud de línea en mm
-225
-150
-75
100
200
300
+75
+150
+225
+300
+x
-X
Campo de registro
400
500
600
z = distancia de objeto
+z
700
800
LRS 36... - 07

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Leuze electronic LRS 36

  • Página 1 X2: hembrilla M12x1, 4 polos, con codificación D como auxiliar de alineación e indicador de X3: hembrilla M12x1, de 8 polos, con codificación A (sólo LRS 36/6) estado: «tarea de inspección ajustada» X4: hembrilla M12x1, de 5 polos, con codificación B (sólo LRS 36/PB) ...
  • Página 2: Datos Técnicos

    4 / 100mA / push-pull en X3 (sólo LRS 36/6) Entradas 1 (disparo) en X1 1 (activación) en X1 3 (selección tarea de inspección ) en X3 (sólo LRS 36/6) ≥ (U Tensión de señal high/low -2V)/≤ 2V PROFIBUS (sólo LRS 36/PB) Tipo de interfaz 1x RS 485 en X4 (sólo LRS 36/PB)
  • Página 3: Asignación De Pines

    LRS 36 Sensor óptico de perfiles para la detección de objetos Asignación de pines X1 - Lógica y Power X2 - Ethernet X3 - Lógica (sólo LRS 36/6) Nº pin Señal Color Nº pin Señal Color Nº pin Señal Color...
  • Página 4: Indicaciones De Seguridad Para Láser

     No están permitidas las intervenciones y las modificaciones en el equipo. El equipo no contiene ninguna pieza que el usuario deba ajustar o mantener. Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH + Co. KG. NOTA ¡Colocar las placas de advertencia de láser!
  • Página 5: Parametrización - Establecer Conexión Con El Pc

    PC podrá comunicarse con el LRS. En la descripción técnica encontrará indicaciones para configurar el LRS usando el software LRSsoft. Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0 LRS 36… - 07...
  • Página 6: Puesta En Marcha

    Puesta en marcha ¡Nota! La parametrización de la variante de equipo PROFIBUS LRS 36/PB se ejecuta como en todas las variantes a través de Ethernet con el software LRSsoft. Encontrará indicaciones para la puesta en marcha de la variante PROFIBUS LRS 36/ PB al final de este documento y en la descripción técnica.
  • Página 7  Haga clic en Install. Aparecerán otras dos ventanas de instalación, pero en ellas no tiene que efectuar ninguna entrada. Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0 LRS 36… - 07...
  • Página 8 La instalación se inicia, y aparece la ventana de estado adjunta. Esta operación puede tardar varios minutos. Cuando termina la instalación del MCR aparece la ventana Ins- tallShield Wizard Completed.  Haga clic en Finish para concluir la instalación de MCR. LRS 36… - 07 2014/06...
  • Página 9 Al concluir la instalación aparece la ventana adjunta. La rutina de instalación ha creado en su menú de inicio un grupo de programas Leuze electronic con los programas instala- dos: LRSsoft y, en su caso, LPSsoft.  Haga clic en Finish e inicie el programa que desee a través del menú...
  • Página 10: Mensaje De Error Posible

     Apague Windows, reinicie Windows e inicie luego LRSsoft haciendo un doble clic. A continuación aparece la pantalla inicial de LRSsoft, tal como se expone en el capítulo 8 de la descripción técnica del LRS. LRS 36… - 07 2014/06...
  • Página 11: Variante De Equipo Profibus Lrs 36/Pb

    PROFIBUS. El adaptador Y permite el recambio del LRS 36/PB sin interrupción de la línea PRO- FIBUS. El adaptador Y externo se requiere también cuando el LRS 36/PB es la última estación de bus. En este caso se conecta a este la resistencia terminal del bus externa (terminación).
  • Página 12 En la herramienta de configuración del control se debe activar un módulo del archivo GSD, normalmente el módulo M1 o M2. En un LRS 36/PB operado en el PROFIBUS se pueden modificar parámetros a través del display para fines de prueba. Durante esta operación no es posible la detección de objetos en el PROFIBUS.
  • Página 13: Sinopsis De Los Módulos Del Archivo Gsd

    OP_b4 OP_b3 OP_b2 OP_b1 OP_b0 Encontrará información más detallada en la descripción técnica del LRS 36. Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0 LRS 36… - 07 info@leuze.de • www.leuze.com...
  • Página 14: Accesorios Profibus

    KDS BUS OUT M12-T-5P Pieza en T M12 para BUS OUT Archivo GSD PROFIBUS ¡Nota! La versión actual del archivo GSD LEUZE401.GSD para el LRS 36/PB está disponible en la página web de Leuze www.leuze.com. LRS 36… - 07 2014/06...
