Leuze electronic LPS 36 Serie Manual De Usario

LPS 36
200 ... 800mm

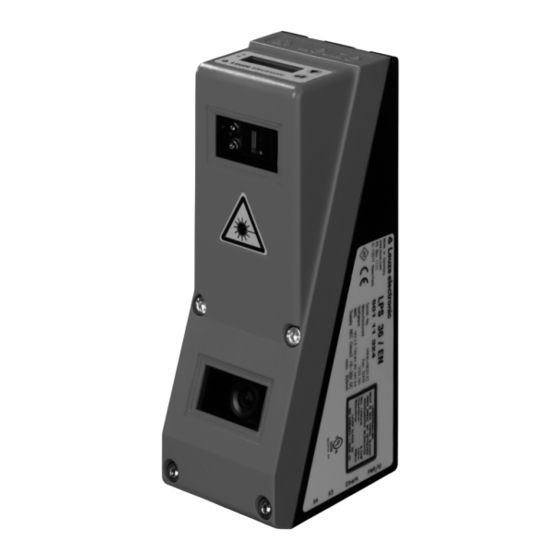

 Sensor óptico de perfiles para la medición
de objetos
 Sistema calibrado
 Rango de medición: 200 ... 800mm
 Tiempo de medición: 10ms
 Longitud de la línea láser: máx. 600mm
 Transmisión de los datos medidos vía Fast
Ethernet
 Indicación de valores medidos en mm en
display OLED como auxiliar de alineación
 Entrada para transductor incremental
opcional
 Hasta 376 pares de valores (x,y) largo de la
línea láser
 Hasta 16 tareas de inspección
 Entrada de activación, entrada de disparo,
salida en cascada
IEC 60947...
IEC 60947...
Accesorios:
(disponible por separado)
 Sistema de sujeción BT 56, BT 59
 Cables con conector M12 (K-D ...)
 Memoria de configuración
K-DS M12A-8P-0,75m-LxS36-CP
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Sensor óptico de perfiles para la medición de objetos
Dibujo acotado
+Z
A
B
C
D
E
F
G
H
J
K
L
M
Rango de medición, característico
IP 67
In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0
+X
Emisor
Receptor
Eje óptico
X1: conector M12x1, de 8 polos, con codificación A
X2: hembrilla M12x1, de 4 polos, con codificación D
X3: hembrilla M12x1, de 8 polos, con codificación A (sólo LPS 36/EN)
X4: no se utiliza (tapa ciega)
Tornillo PE
Display OLED y teclado de membrana
Rosca M4, 4,5 de profundidad
Alojamiento del sistema de sujeción BT 56 / BT 59
Punto cero y orientación del sistema de coordenadas para los datos de medición
-x
-300
x = longitud de línea en mm
-225
-150
-75
100 200 300
+75
+150
+225
+300
+x
-X
Rango de medición
400 500 600
z = distancia de objeto
+z
700 800
LPS 36... - 07
