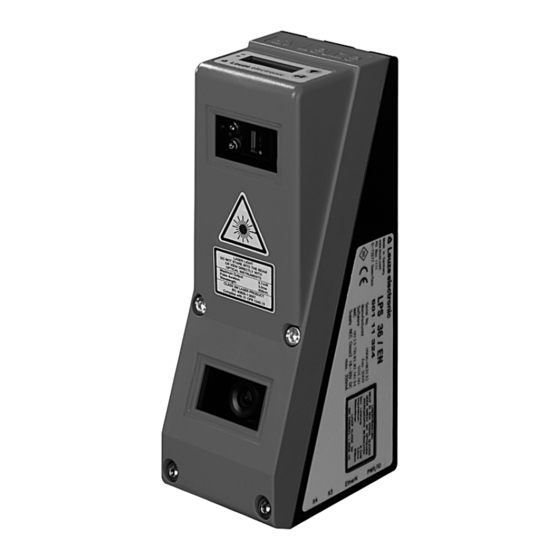

LPS 36 HI
200 ... 600mm
 Sensor óptico de perfiles para la medición
de objetos
 Sistema calibrado
 Rango de medición eje x: 46 ... 140mm
 Rango de medición eje z: 200 ... 600mm
 Tiempo de medición: 10ms
 Transmisión de los datos medidos vía Fast
Ethernet
 Indicación de valores medidos en mm en
display OLED como auxiliar de alineación
 Entrada para transductor incremental
 Hasta 240 pares de valores (x,z) largo de la
línea láser
 Hasta 16 tareas de inspección
 Entrada de activación, entrada de disparo,
salida de disponibilidad, salida en cascada
IEC 60947...
IEC 60947...
Accesorios:
(disponible por separado)
 Sistema de sujeción BT 56, BT 59
 Cables con conector M12 (K-D ...)
Leuze electronic GmbH + Co. KG
info@leuze.net • www.leuze.com
Sensor óptico de perfiles para la medición de objetos
Dibujo acotado
+Z
A Emisor
B Receptor
C Eje óptico
D X1: conector M12x1, de 8 polos, con codificación A
E X2: hembrilla M12x1, de 4 polos, con codificación D
F X3: hembrilla M12x1, de 8 polos, con codificación A (sólo LPS 36/EN)
G X4: no se utiliza (tapa ciega)
H Tornillo PE
J Display OLED y teclado de membrana
K Rosca M4, 4,5 de profundidad
L Alojamiento del sistema de sujeción BT 56 / BT 59
M Punto cero y orientación del sistema de coordenadas para los datos de medición
N Orificio de 4 mm en el eje del emisor
Rango de medición, característico
IP 67
In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0
+X
-x
-100
-75
-50
-25
0 100 200
+25
+50
+75
+100
+x
-X
Rango de medición eje z
300 400
+z
500 600
Datos en mm
LPS 36HI... - 03
