30 de julio de 2004
1.3
BANDA DE ALIMENTACIÓN
[E]
[D]
[B]
B470R004.WMF

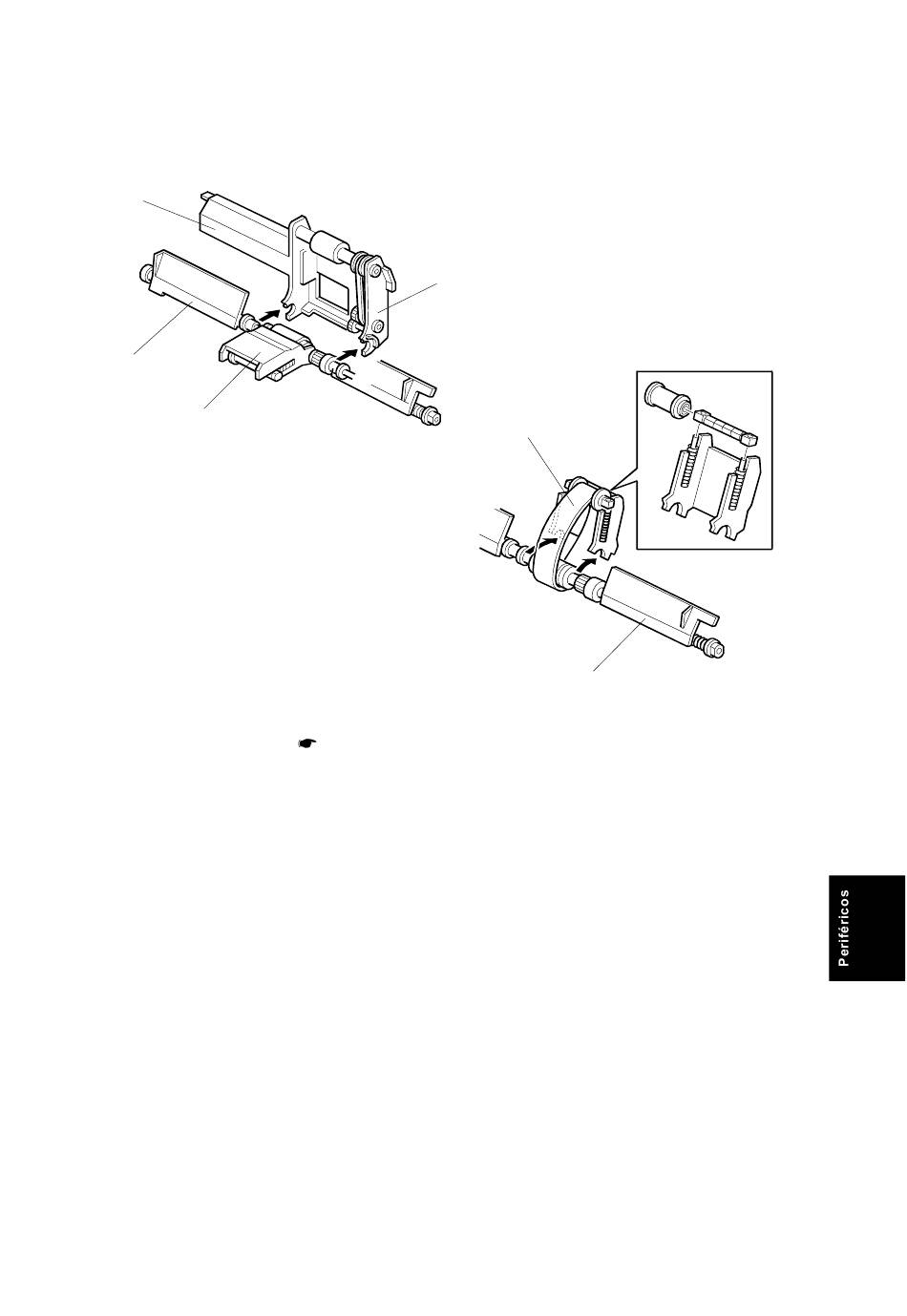

Unidad de alimentación (
[A]: Unidad del rodillo de captación.
• Retire la unidad de los casquillos en la dirección de la flecha.
[B]: Soporte de la banda de alimentación
• Sujete el soporte de la banda de alimentación por los lados y levántela para
separarla del soporte.
• Tire lentamente para no perder los muelles.
[C]: Banda de alimentación.
Reinstalación
1. Coloque la unidad del rodillo de captación [A] y el soporte de la banda de
alimentación [B] como muestra la ilustración.
2. En el lado posterior, saque el casquillo y gire [D] hasta que el lado plano quede
paralelo con [E]; a continuación, engánchelo.
3. En el lado anterior, gire [F] hasta que su lado plano quede paralelo con [D]; a
continuación, engánchelo. Vistas desde la parte inferior, las placas deben quedar
alineadas.
[A]
1.2)
B470-3
BANDA DE ALIMENTACIÓN
[C]
[F]
B470R005.WMF
