6.2.2

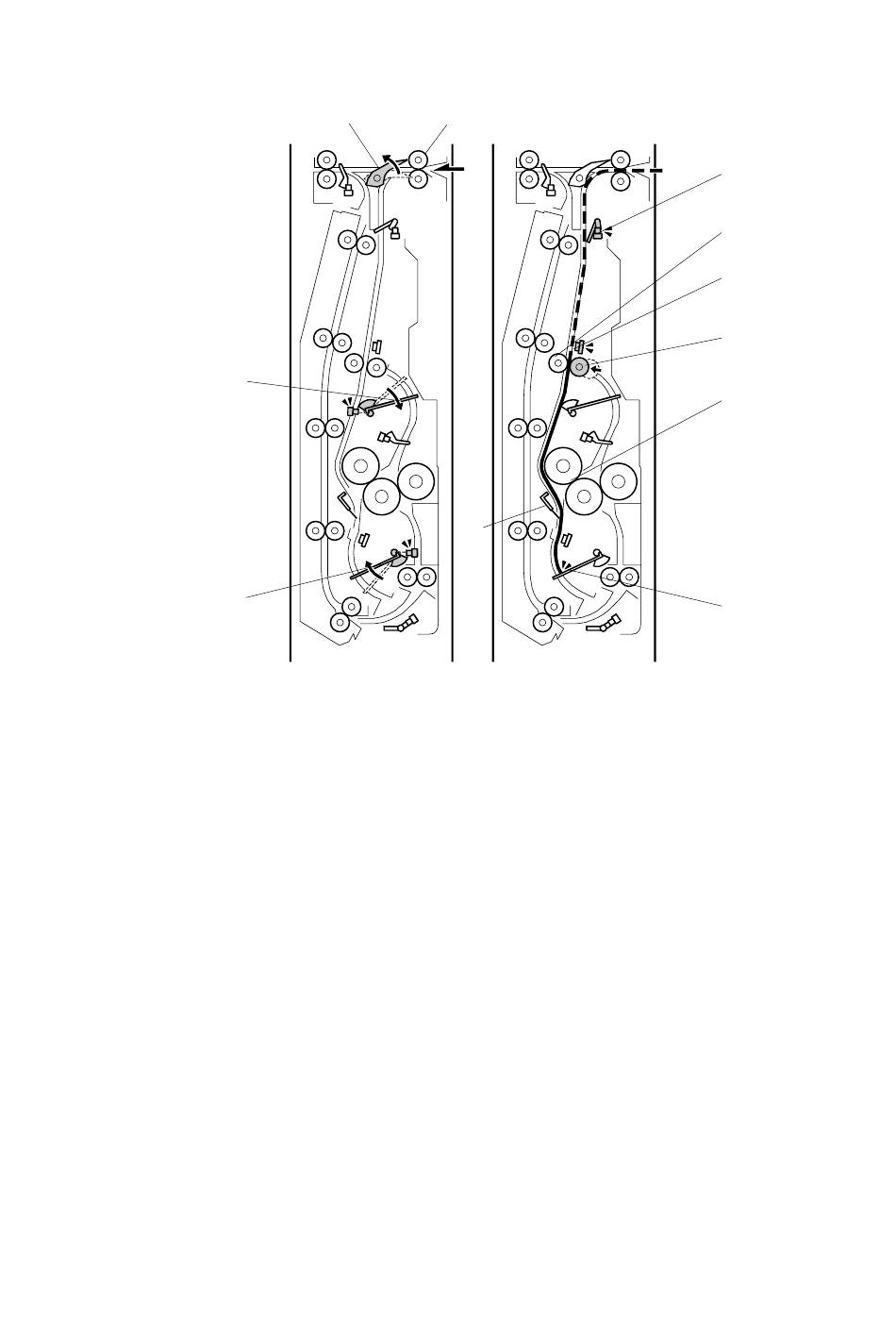

RECORRIDO DEL PAPEL CON PLEGADO EN Z
[4]
Los rodillos de alimentación [1] introducen el papel en la unidad de plegado en Z
desde la máquina principal.
El solenoide de la compuerta de cruce se activa y abre la compuerta [2]. La compuerta
de cruce envía la hoja hacia abajo, hasta colocarla en el recorrido del papel para
plegado en Z.
Los motores de los topes superior e inferior mueven el tope superior [3] y el tope
inferior [4] para colocarlos en las posiciones adecuadas para el tamaño de papel
utilizado en el trabajo y para las posiciones de plegado seleccionadas.
El sensor de alimentación [5] detecta el borde anterior y posterior de la hoja. El
solenoide (superior) del rodillo libre de presión retira el rodillo libre de presión [6] del
rodillo de alimentación de presión [7] y el papel cae entre los rodillos de presión.
El cepillo antiestático [8] elimina la electricidad estática de la hoja.
Cuando el sensor del temporizador de plegado [9] detecta el borde posterior de la
hoja, activa el solenoide del rodillo libre de presión (inferior). Al hacerlo, empuja el
rodillo libre de presión [6] contra el rodillo de alimentación de presión [7] del lado
opuesto.
El tope inferior [10] detiene la hoja y la dobla ligeramente hacia el agarrador [11] del
primer y segundo rodillo de plegado.
[2]
[3]
[1]
[8]
B660-20
30 de julio de 2004
[5]
[7]
[9]
[6]
[11]
[10]
B660D201.WMF
