30 de julio de 2004
2.
DETALLES
2.1
ASPECTOS GENERALES
2.1.1

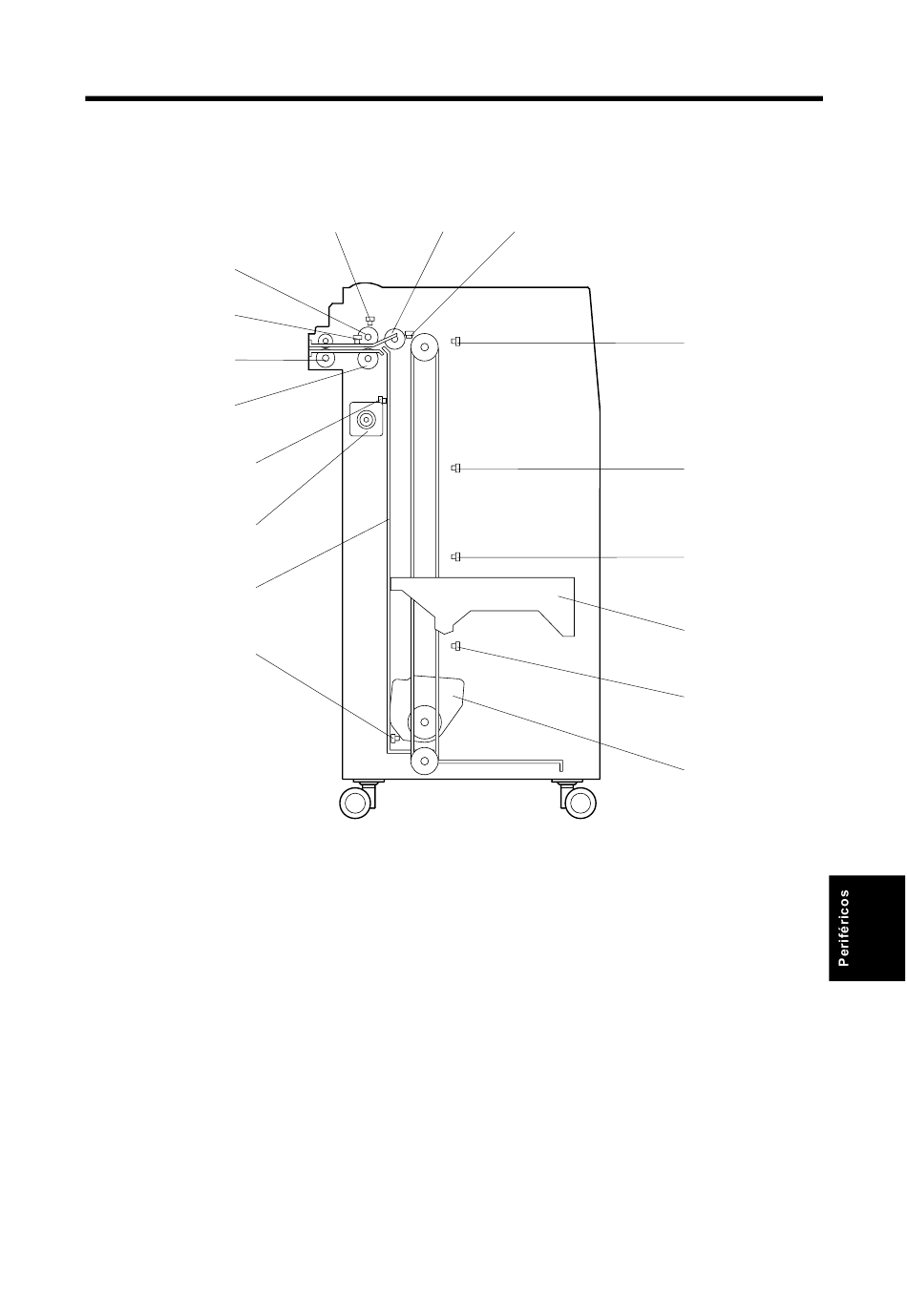

COMPONENTES PRINCIPALES DE LA LCT
4
3
2
1
17
16
15
14
1. Rodillo de separación
2. Rodillo de transporte
3. Sensor de alimentación
4. Rodillo alim.
5. Sensor de elevación
6. Rodillo de captación
7. Sensor de fin de papel
8. Sensor de fin de papel próximo
9. Sensor 1 de altura de papel
5
6
10. Sensor 2 de altura de papel
11. Bandeja de papel
12. Sensor 3 de altura de papel
13. Motor de la bandeja de papel
14. Sensor de límite inferior
15. Correa de transmisión de la
16. Motor de alimentación
17. Sensor de la pila
B473-7
ASPECTOS GENERALES
7
8
9
10
11
12
13
B473D001.WMF
bandeja
