1.
INFORMACIÓN DE SEGURIDAD
Para asegurar un funcionamiento seguro y aprovechar todas las
funcionalidades del metro, respete cuidadosamente las instrucciones en la
Este multímetro ha sido diseñado de acuerdo con la norma IEC-1010 sobre
los instrumentos de medición electrónicos con un sobrevoltaje de CAT II y un
grado de polución 2.
Siga todas las instrucciones de seguridad y empleo con el fin de usar el
metro en toda seguridad y mantenerlo en buen estado.
1.1.
INTRODUCCIÓN
1.1.1. Al usar el metro, el usuario deberá observar todas las reglas de
seguridad normales con respecto a:
• la protección contra los peligros de la corriente eléctrica
• la protección del metro contra un uso erróneo
1.1.2. Cuando reciba el metro, controle si no ha sido dañado por el
transporte.
1.1.3. Si el metro se encuentra en mal estado debido a duras condiciones de
almacenamiento o transporte, inspeccione inmediatamente su metro y
verifique su buen funcionamiento.
1.1.4. Los cables de prueba deben estar en buenas condiciones. Antes de
usarlos, controle si el aislamiento de los cables de prueba no está
dañado y/o el hilo metálico no está al aire.
1.1.5. El cumplimiento total de los estándares de seguridad sólo puede
garantizarse de usarse los cables de prueba suministrados. En caso
de necesidad, sustitúyalos por el mismo modelo del mismo valor
nominal.
1.2.
DURANTE EL USO
1.2.1. No sobrepase nunca los valores límites de protección indicados en las
especificaciones para cada rango de medición.
1.2.2. Cuando el metro se encuentre conectado a un circuito de medición, no
toque los terminales inutilizados.
1.2.3. Si desconoce de antemano la escala de valores a medir, coloque el
seleccionador de rango en la posición superior.
1.2.4. No mida el voltaje si el voltaje en los terminales supera los 1000V por
encima de la toma de tierra.
DVM990BL
CUIDADO
sección a continuación.
1
VELLEMAN

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Velleman DVM990BL

  • Página 1 1.2.3. Si desconoce de antemano la escala de valores a medir, coloque el seleccionador de rango en la posición superior. 1.2.4. No mida el voltaje si el voltaje en los terminales supera los 1000V por encima de la toma de tierra. DVM990BL VELLEMAN...
  • Página 2 1.2.13. Por favor, no guarde ni use el metro en lugares expuestos a la luz del sol directa, altas temperaturas, humedad o condensación. 1.3. SÍMBOLOS Importante información de seguridad, consulte el manual del usuario. Posible presencia de voltajes peligrosos. Doble aislamiento (protección clase II) Toma de tierra DVM990BL VELLEMAN...
  • Página 3: Mantenimiento

    1.4.5. Coloque el interruptor general siempre en la posición OFF al no usarse el metro. 1.4.6. Si desea guardar el metro durante un período prolongado, quite las pilas para evitar que dañen la unidad. DVM990BL VELLEMAN...

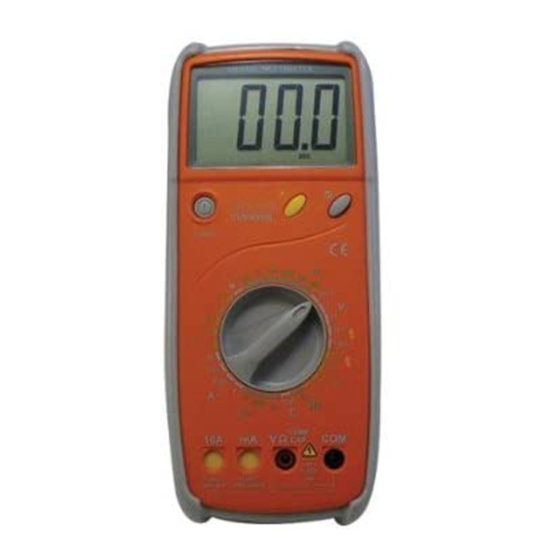

  • Página 4 (1) Pantalla LCD (2) Interruptor general (POWER) (3) Interruptor luz negra ( (4) Interruptor de retención de lectura en pantalla (H) (5) Interruptor rotativo (6) Clavija de entrada (7) Caja (8) Tapa compartimiento de pilas (9) Soporte (10) Tornillo DVM990BL VELLEMAN...
  • Página 5: Seleccionador De La Función Y Rango

    Factor de temperatura: < 0,1 x precisión / °C • Temperatura de trabajo: 0°C hasta 40°C (32°F hasta 104°F) • Temperatura de almacenamiento: -10°C hasta 50°C (10°F hasta 122°F) • Dimensiones: 191 x 82 x 36mm (sin funda) • Peso: aprox. 280g (con pila) DVM990BL VELLEMAN...
  • Página 6: Especificaciones Eléctricas

    En rangos de voltaje bajos, el metro dará un resultado inestable mientras los cables de prueba no estén conectados al circuito. Esto es normal, dado que el metro es muy sensible. Al alcanzar los cables de prueba el circuito, podrá leer el verdadero valor. DVM990BL VELLEMAN...
  • Página 7 10A: F2: fusible F 10A / 250V Corriente de entrada máx.: clavija mA: 200mA clavija 10A: 10A (menos de 15 segundos) Caída de voltaje: 200mV (rango completo) Rango de frecuencia: 40 hasta 400Hz Prueba a 60Hz/50Hz Respuesta: mediana, calibrada en rms u onda sinusoidal DVM990BL VELLEMAN...
  • Página 8: Resistencia

    Protección de sobrecarga: 250V DC o AC rms 3.2.7. Diodo Rango Resolución Función Pantalla: visualiza voltaje directo aproximado del diodo Protección de sobrecarga: 250V DC o AC rms Corriente DC directa: aprox. 1mA Voltaje DC inverso: aprox. 2,8V DVM990BL VELLEMAN...
  • Página 9: Continuidad

    Protección de sobrecarga: 250V DC o AC rms INSTRUCCIONES OPERATIVAS 4.1. RETENCIÓN DE LECTURA Si desea retener datos en la pantalla mientras mide, puede pulsar el botón "H"; así los datos seguirán visualizados; si vuelve a pulsar el botón, la función se desactivará. DVM990BL VELLEMAN...
  • Página 10: Retroiluminación

    4.4.3. Conecte los cables de prueba en paralelo a la fuente o carga bajo medición. 4.4.4. Puede leer el resultado en la pantalla LCD. Aparecerán la polaridad de la conexión del cable rojo así como el valor del voltaje al realizarse mediciones del voltaje DC. DVM990BL VELLEMAN...
  • Página 11: Medición De La Corriente

    V/Ω. 4.6.2. Coloque el interruptor rotatorio en el rango Ω deseado. 4.6.3. Conecte los cables de prueba en paralelo a la resistencia bajo medición. 4.6.4. Puede leer el resultado en la pantalla LCD. DVM990BL VELLEMAN...
  • Página 12: Medición De La Capacidad

    CUIDADO Para evitar choques eléctricos, quite los cables de prueba de los circuitos de medición antes de medir la capacidad de un capacitor. DVM990BL VELLEMAN...
  • Página 13: Medición De La Temperatura

    V/Ω. (La polaridad del cable rojo es "+"). 4.10.2. Coloque el interruptor rotatorio en la posición 4.10.3. Conecte el cable de prueba rojo al ánodo, y el cable negro al cátodo del diodo bajo prueba. 4.10.4. Puede leer el resultado en la pantalla LCD. DVM990BL VELLEMAN...
  • Página 14: Prueba De Continuidad

    5.1.1. Si aparece el símbolo " " en la pantalla LCD, esto significa que debe cambiar la pila. 5.1.2. Suelte el tornillo de fijación de la tapa y quítela. 5.1.3. Cambie la pila gastada por otra nueva. 5.1.4. Vuelva a colocar la tapa. DVM990BL VELLEMAN...
  • Página 15: Cambiar El Fusible

    5.4.2. Durante la medición: Fije el panel superior a la parte trasera de la caja o úselo como soporte como queda indicado. Puede colocarse en 3 posiciones para facilitar la lectura. 5.4.3. Mueva el soporte hacia la parte superior del metro y úselo como gancho de suspensión. DVM990BL VELLEMAN...
  • Página 16: Accesorios Opcionales

    • pila 9V tipo 6F22 o NEDA 1604 • fusible: F1 200mA/250V (Ø5 x 20mm) • fusible: F2 10A/250V (Ø5 x 20mm) • termopar tipo K • manual del usuario ACCESORIOS OPCIONALES • clavija de prueba de capacidad • funda DVM990BL VELLEMAN...
