8. Colocación de las aspas.
ADVERTENCIA: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas eléctricas
para ensamblar las aspas. Si aprieta demasiado las
aspas, estas podrían agrietarse y quebrarse.
Localizar los 15 tornillos/arandelas para fijar las aspas
en uno de los paquetes de artículos de ferretería.
Localizar los 15 tornillos y arandelas para fijar las
aspas en uno de los paquetes de artículos de
ferretería. Agarrar uno de los brazos para las aspas y
juntarlo con una de las aspas para alinear los
agujeros. Introducir 3 tornillos para fijar las aspas
(junto con las arandelas) con los dedos primero y
luego apretar los tornillos bien con un destornillador
de estrella Phillips. Repetir el procedimiento con las
demás aspas.
Sacar los tornillos/arandelas de seguridad para los
brazos para el aspa del lado inferior del motor.
Deslizar un brazo para el aspa por una de las
aberturas en el bastidor del motor, alineando los
agujeros en el aspa con los agujeros en el brazo con
los agujeros para el aspa localizados en el lado

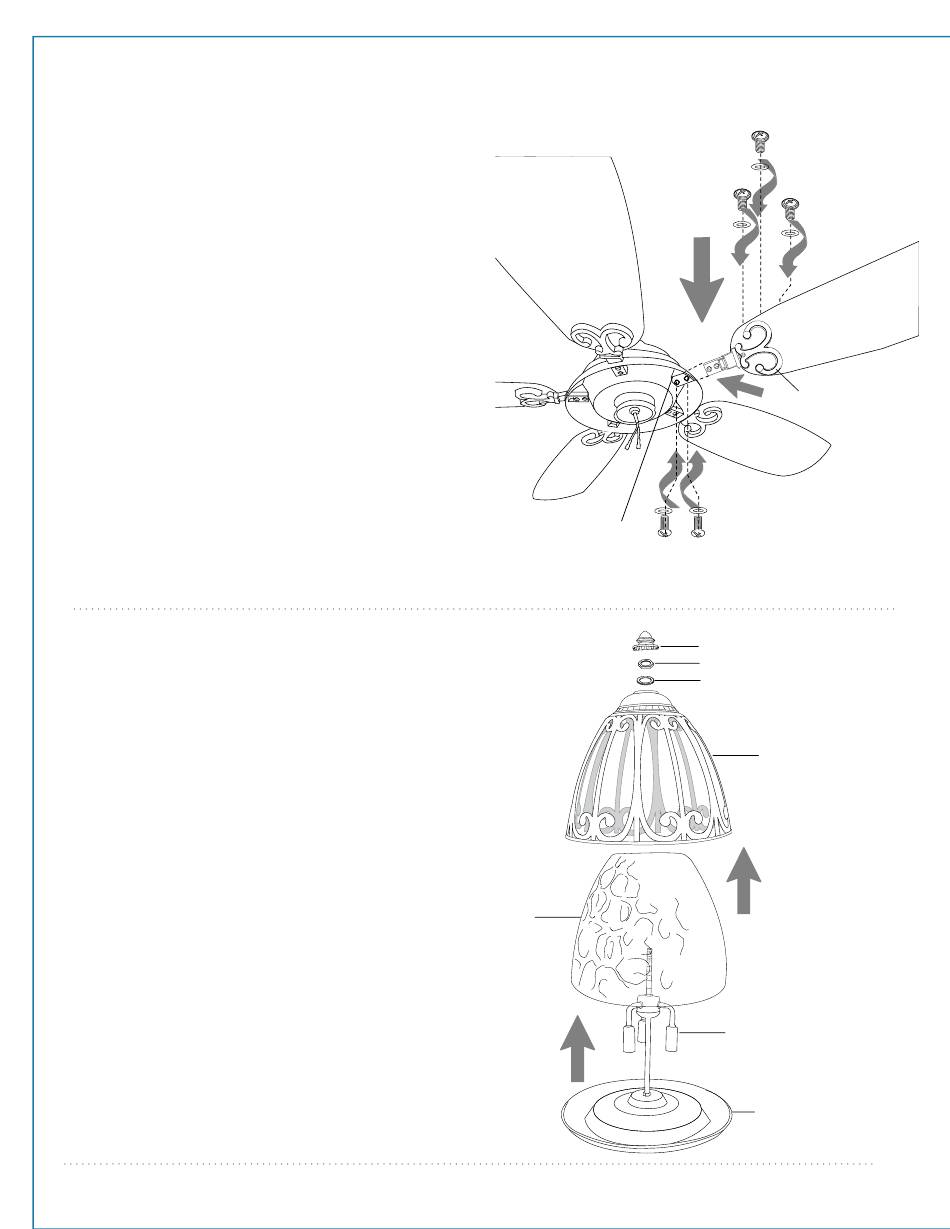

inferior del bastidor del motor--referirse al dibujo al
lado. Fijar el brazo para el aspa con los
tornillos/arandelas de seguridad para el brazo para el
aspa. Antes de apretar los tornillos bien, repetir el
mismo procedimiento con los demás brazos para las
aspas. Apretar bien todos los tornillos.
Nota: apretar los tornillos para los brazos para las
aspas dos veces al año.
9. Instalación del juego de luz.
Poner el conectador para el juego de luz en su
propia para desensamblarlo. Quitar el adorno
con rosca, la tuerca hexagonal y la arandela
de hule. Con cuidado levantar la caja de la
pantalla de vidrio de la base de el conectador
para el juego de luz. Ahora, con cuidado
quitar la pantalla de vidrio y ponerla en un
lugar seguro para uso más adelante.
[La "Instalación del juego de luz" continúa
en la página siguiente.]
aberturas
pantalla
de vidrio
página 7
tornillos/
arandelas
para fijar
el aspa
aspa
brazo para el aspa
arandela de seguridad
y tornillo para el
brazo para el aspa
adorno con rosca
tuerca hexagonal
arandela de hule
caja de la
pantalla
de vidrio
conectador
para el juego de luz
base del
conectador
para el juego
de luz
