Instrucciones de manejo

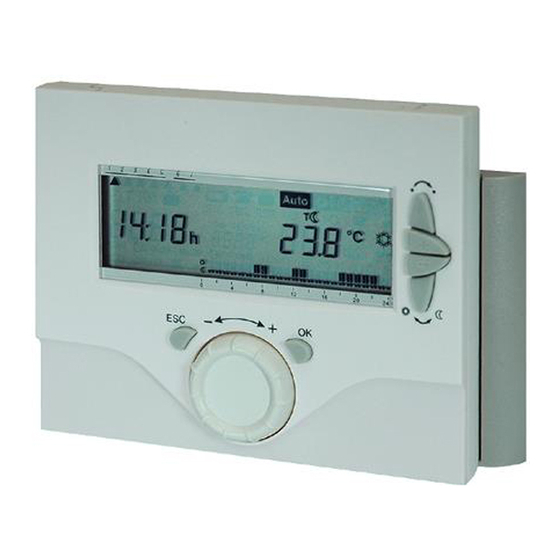

REA23.03RF
Puesta en servicio y arranque rápido
1. Receptor Conecte la alimentación y pulse el
botón "RESET" unos 4 seg.:
REA-R.03/1
El LED_2 naranja parpadea
brevemente. Entonces pulse el
botón "SET" unos 4 seg.: El
LED_2 naranja parpadea
lentamente, está activo el modo
búsqueda de conexión.
Antes de 25 minutos, pulse el
botón "ESC" del REA23.03RF
unos 4 seg.: El LED_2 naranja
parpadea rápida y brevemente; el
LED_1 cambia de rojo a verde
parpadeante.
Tras la puesta en servicio, la
unidad operará automáticamente.
2. Transmisor
(REA23.03RF)
1. 2
.
1. Separar el controlador de su base y abrir la tapa
del comparimiento de las pilas.
2. Retirar la banda negra protectora de las pilas. El
controlador comienza a funcionar.
3. Cerrar el compartimiento de las pilas y colocar
de nuevo el controlador.
Selección del modo de operación
El selector de modo de operación le
permite seleccionar 5 modos de
operación distintos:
•
Operación automática con un máximo de
3 periodos de calefacción / refrigeración
•
Modo confort continuo
•
Modo económico continuo
•
Modo prot. antihielo / sobretemperatura
continuo
•
Día especial con un periodo de confort
Cambio temporal de la temperatura
de consigna actual
¡El cambio se
mantiene hasta
° C
alcanzar el
próximo punto de
conmutación!
1. Al pulsar el botón o por primera vez,
se muestra la temperatura de consigna actual.
Esta se puede reajustar en incrementos de
0,2 °C (máx. +/-4 °C).
2. Tras un tiempo breve, la pantalla inicial aparece
de nuevo automáticamente.
Cambio temporal de la temperatura
de consigna (consejos para ahorro)
En los modos y
este botón para hacer un cambio manual
de modo confort a modo económico, o
viceversa.
El cambio se cancelará automáticamente
al alcanzar el siguiente punto de
conmutación o cuando se seleccione otro
modo de operación.
(Pulse el botón aproximadamente 4 seg.
para transmitir las señales de prueba.)
Símbolos
Menú "Día y
hora"
Menú
T
"Temperatura"
Menú "Periodo
de confort"
Menú
"Vacaciones"
Cambiar pilas
Vacaciones
Funciones del
botón ESC,
ESC
Botón ESC
- Pulsar el botón ESC para volver
al nivel de menú inmediatamente
anterior o para dejar paula-
tinamente los niveles hasta
llegar a la pantalla inicial).
- Pulsar este botón aprox. 4 seg.
para transmitir el telegrama de
conexión.
Selector de ajuste:
Ajuste de la hora y el día
Ajustable en modos de operación
OK
OK
Si no se pulsa ningún botón durante 20 segundos,
el valor mostrado se aceptará y aparecerá de
nuevo la pantalla inicial.
Cambio de las temperaturas fijas
Ajustable en los modos de operación
OK
OK
OK
OK
ESC
, puede pulsarse
Si no se pulsa ningún botón durante 20 segundos,
el ajuste mostrado se acepta y aparece de nuevo la
pantalla inicial.
Siemens / Building Technologies / HVAC Products
Calefacción
activa
Refrigeración
activa
Modo
automático
Modo confort
continuo
Modo econó-
mico continuo
Prot. antihielo o
sobretempera-
tura
el selector de ajuste
ESC
•
¡El selector de ajuste sólo está operativo en los niveles de menú!
•
Lleva de un menú al siguiente
•
Cambia las variables de ajuste (temperatura en incrementos de
0,2 °C, tiempo en incrementos de horas y minutos)
•
Selecciona funciones predefinidas
, , y
OK
h
OK
h
ESC
(El cambio puede no ser necesario; pulse el botón
ESC de nuevo para volver a la pantalla inicial).
, , y
OK
OK
° C
OK
° C
OK
° C
10. Botón OK:
ESC
11. Selector:
12. Botón OK:
13. Pulsar ESC para volver al nivel de menú:
(El cambio puede no ser necesario; pulse el botón
ESC de nuevo para volver a la pantalla inicial)
2 periodos de
Día especial
confort
Consigna de 3 periodos de
confort confort
Consigna de
económico
Día de la semana actual
Consigna prot.
antihielo
Grupo días laborables
Consigna de
vacaciones
Grupo fin de semana
No se usa con
esta unidad
Semana entera
1 periodo de
confort
Programa horario
y del botón OK
OK
Botón OK:
+
• Accede al nivel de menú
• Activa el menú
• Guarda las entradas
• Cambia al siguiente
elemento de menú
•
Acepta el elemento de
menú
1. Botón OK: Se entra al nivel de menú;
el reloj parpadea.
2. Botón OK: Se acepta el menú;
las horas parpadean.
3. Selector: Ajustar la hora actual.
4. Botón OK: Se guarda la entrada
los minutos parpadean.
5. Selector: Ajustar el minuto actual.
6. Botón OK: Se guarda la entrada:
el día de la semana parpadea.
7. Selector: Seleccionar día de la semana
actual.
8. Pulsar el botón ESC para volver a nivel de menú:
el menú T parpadea
1. Botón OK: Se entra al nivel de menú;
el reloj parpadea.
2. Selector: Girar en sentido horario hasta T.
3. Botón OK: Aceptar el menú;
parpadea el símbolo
4. Botón OK: Aceptar el menú
parpadea la consigna.
5. Selector: Ajustar la temperatura de confort
6. Botón OK: Guardar la entrada;
el símbolo parpadea
7. Botón OK: Aceptar el menú
la consigna parpadea.
8. Selector: Ajustar la temperatura económica.
9. Botón OK: Guardar la entrada;
el símbolo parpadea.
Aceptar ;
la consigna parpadea.
Ajustar la temperatura de prot.
antihielo / sobretemperatura.
Guardar la entrada;
el símbolo
Ajuste no necesario;
no se usa con esta unidad.
Parpadea el menú
de calefacción
B2218es
OK
.
;
;
parpadea.
, periodos
