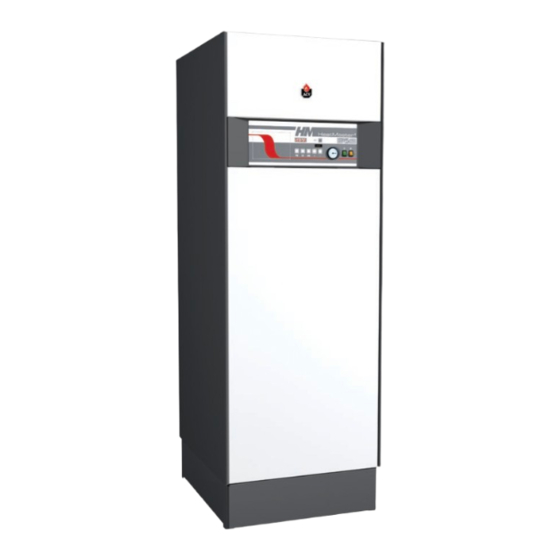

ACV HeatMaster 25 TC Instrucciones De Instalación, Uso Y Mantenimiento
Ocultar thumbs
Ver también para HeatMaster 25 TC:
- Instrucciones de instalación, uso y mantenimiento (57 páginas) ,
- Instrucciones de instalación, uso y mantenimiento (68 páginas) ,
- Instrucciones para el usuario y el instalador (77 páginas)
Manuales relacionados para ACV HeatMaster 25 TC
Resumen de contenidos para ACV HeatMaster 25 TC
- Página 1 InstruccIones de InstalacIón, uso y mantenImIento HeatMaster 25 / 35 / 70 / 85 664Y5300 • A...
-
Página 2: Tabla De Contenido
• Conexión a la calefacción central • Instalación de un circuito de calefacción de alta temperatura con regulación por termostato de ambiente ACV 22 • Instalación de un circuito de calefacción de alta temperatura con regulación por termostato de ambiente ACV 22 •... -
Página 3: Válvula De Seguridad
• En caso de anomalía, póngase en contacto con el instalador. predefinido. • A pesar de las estrictas normas de calidad establecidas por ACV Para que la caldera HeatMaster® TC pueda proteger la instalación en sus aparatos durante la producción, el control y el transporte, contra el hielo, es preciso que todas las válvulas de los radiadores y de... -
Página 4: Calidad Del Agua
Puede añadir aditivos intercambiador de una caldera si su concentración supera los límites para mantener la cal en solución en el agua. ACV recomienda los aditivos adecuados. de Fernox (www.fernox.com) y de Sentinel (www.sentinel-solutions. -
Página 5: Descripción Del Aparato
18. Bomba de carga de la caldera 19. válvula de seguridad (3 bar) El HeatMaster® TC combina el concepto Tank-in-Tank exclusivo de ACV con un doble circuito primario para conseguir unas prestaciones excepcionales en una caldera de doble servicio de CONDENSACIÓN TOTAL. -
Página 6: Guía Del Usuario
guÍa DEl usuarIO mODO DE EmPlEO AJUSTE DE lOS PARámETROS El sistema debe ser comprobado una vez al año por un instalador o CONSIGNA DE TEMPERATURA SANITARIA: una empresa de mantenimiento autorizados, conforme a la normativa vigente. (Temperatura del agua caliente) - Pulse una vez la tecla “mode”: la pantalla mostrará... -
Página 7: Características Técnicas
CaraCTErÍsTICas TÉCNICas CARACTERÍSTICAS GENERAlES • hEATmASTER 25 / 35 TC HM 25 TC HM 35 TC Calefacción central Gas natural Propano Gas natural Propano Potencia calorífica [entrada] máx. 24,95 24,95 34,9 30,6 Potencia calorífica [entrada] mín. 10,2 10,2 10,0 10,0 Potencia útil máx. - Página 8 CaraCTErÍsTICas TÉCNICas CARACTERÍSTICAS GENERAlES • hEATmASTER 70 / 85 TC HM 70 TC HM 85 TC Calefacción central Gas natural Propano Gas natural Propano Potencia calorífica [entrada] máx. 69,9 69,9 85,0 [92,0] 85,0 [92,0] Potencia calorífica [entrada] mín. 17,2 17,2 17,2 17,2 Potencia útil máx.
-
Página 9: Conexión Eléctrica
CONEXIÓN ElÉCTrICa ESQUEmA EléCTRICO: hEATmASTER® TC Toma de alimentación 230 V 15. Termostato de ambiente (opcional) 2. Interruptor Marcha/Paro 16. Sonda sanitaria NTC3 Bomba de carga 17. Sonda de temperatura exterior NTC4 (opcional) 4. Bomba de circulación de la calefacción (opcional) 18. -
Página 10: Instalación
INsTalaCIÓN lOCAl DE INSTAlACIÓN Min. 300 mm - Compruebe que los orificios de ventilación permanecen despejados permanentemente. Min. 25 mm Min. 25 mm - No almacene ningún producto inflamable en esta estancia. - No almacene ningún producto corrosivo, como pintura, disolventes, sales, productos clorados u otros productos detergentes cerca del aparato. - Página 11 32.0 — — — — Terminal horizontal 15.0 24.0 — — — — Esta tabla se basa en el material propuesto por ACV y no se puede generalizar. 43(x) 43(x) 33(x) 43(x) 43(x) 13(x) 33(x) 93(x) 43(x) 43(x) 53(x) : Conexión por conductos a un terminal horizontal que admite simultáneamente el aire comburente para el quemador y expulsa los productos 13(x) de combustión hacia el exterior por unos orificios que son, o bien concéntricos o bien lo suficientemente cercanos para estar sometidos a...
-
Página 12: Conexión De Gas
INsTalaCIÓN CONExIÓN DE GAS - La caldera HeatMaster® TC está dotada de una conexión de gas [Ø 3/4” M] para conectar una espita de entrada de gas. - La conexión de gas debe realizarse conforme a la normativa vigente en la zona. - Si existe riesgo de impurezas procedentes de la red de distribución, ponga un filtro de gas corriente arriba de la conexión. -
Página 13: Conexión Sanitaria
INsTalaCIÓN CONVERSIÓN A GAS NATURAl O CONExIÓN SANITARIA PROPANO El depósito sanitario (secundario) deberá ponerse Tal y como lo indica la placa descriptiva, la caldera viene ajustada de primero bajo presión antes de presurizar el circuito de fábrica para funcionar con gas G20 o G31. calefacción (primario). -
Página 14: Conexión A La Calefacción Central
3. - La instalación debe llenarse con agua de distribución. Consulte a su representante ACV para la utilización de inhibidores - Es posible que la bomba esté bloqueada debido a la presencia de agua residual procedente de las pruebas efectuadas en el aparato. -
Página 15: Regulación Por Termostato De Ambiente Acv 22
INsTalaCIÓN INSTAlACIÓN DE UN CIRCUITO DE CAlEfACCIÓN DE AlTA TEmPERATURA CON REGUlACIÓN POR TERmOSTATO DE AmBIENTE ACV 22 ESQUEMA DE PRINCIPIO ACV 22 MCBA MATERIAL NECESARIO OPCIONAL Código Descripción Quite este puente para conectar el termostato de 10800018 Termostato de ambiente ACV 22 ambiente. -
Página 16: Regulación Por Termostato De Ambiente Acv
NTC12K MATERIAL NECESARIO OPCIONAL Código Descripción Código Descripción Sonda exterior 10800018 Termostato de ambiente ACV 22 10510100 12kΩ — AF120 Kit baja temperatura DN 25 Módulo AM3-11 Consta de: una bomba de circulación, 10800223 Gestiona el segundo circuito de calefac- dos válvulas de aislamiento, el... - Página 17 INsTalaCIÓN ESQUEMA DE PRINCIPIO A CABLEAR SIGUIENDO LAS NORMAS DE APLICACIÓN. T° exterior (°C) de origen ajustado Descripción temperatura máxima de la consigna del agua caliente sanitaria 00 : Salida del agua caliente sanitaria “OFF” 01 : modo de agua caliente sanitaria “ON” 00 : Modo calefacción “OFF”...
-
Página 18: Unit Y Módulo Zmc
INsTalaCIÓN INSTAlACIÓN DE DOS CIRCUITOS DE CAlEfACCIÓN CON REGUlACIÓN POR ROOm UNIT y mÓDUlO ZmC-2 ESQUEMA DE PRINCIPIO AF120 Room Unit ZMC-2 (230 Volt) MCBA VF202 VF202 ZMC-2 (230 Volt) MATERIAL NECESARIO OPCIONAL Código Descripción Código Descripción Colector de 2 circuitos DN 25 Room Unit RSC 10800208 10800189... - Página 19 INsTalaCIÓN ESQUEMA DE PRINCIPIO A CABLEAR SIGUIENDO LAS NORMAS DE APLICACIÓN. 230 Volt - 6A 230 Volt - 6A 50Hz 50Hz 2 3 N N N N 2 3 N N N N ZMC-2 ZMC-2 (230 Volt) (230 Volt) A B VF 0 VE 0 A B VF 0 VE 0 VF202 VF202...
-
Página 20: Puesta En Marcha Y Mantenimiento
- Compruebe que los parámetros están Ajustados a las necesidades del usuario. - Solo un instalador formado por ACV o por el servicio de mantenimiento de ACV puede realizar el control de los ajustes El depósito sanitario (secundario) deberá ponerse de la caldera. -
Página 21: Desmontaje Del Quemador
PuEsTa EN MarCHa Y MaNTENIMIENTO lImPIEZA DEl INTERCAmBIADOR DESmONTAJE DEl QUEmADOR - Desmonte el quemador de la manera descrita anteriormente. - Corte la válvula de alimentación de gas. - Quite el aislamiento del quemador. - Abra la tapa superior delantera de la caldera. - Limpie el hogar con un aspirador. -
Página 22: Parámetros Mcba Para El Especialista
ParáMETrOs MCBa Para El EsPECIalIsTa mODO EN ESPERA mODO PARámETRO Durante la conexión a la alimentación eléctrica de la caldera, el sistema REGULACIÓN DE LOS PARÁMETROS MCBA está en modo en espera, tal y como se indica en la figura anterior. Para acceder al modo Parámetro cuando la instalación se encuentra en modo Piloto, pulse una vez la tecla “MODE”. -
Página 23: Modo Información
ParáMETrOs MCBa Para El EsPECIalIsTa Visualización mODO INfORmACIÓN INFORMACIÓN SOBRE LA INSTALACIÓN Para pasar del modo En espera al modo Info, pulse dos veces la tecla “MODE”. MODO Pulse la tecla "STEP" hasta que aparezca la información deseada. El punto situado tras la primera posición parpadea para indicar que la caldera se encuentra en modo Info. -
Página 24: Ajuste De Los Parámetros
Al introducir el código podrá acceder del Parámetro 10 al Parámetro 113, y consultar el modo comunicación, el modo velocidad del ventilador y el modo Error. Los instaladores de ACV autorizados son los únicos que conocen el código de acceso. Si desea obtener información adicional, póngase en contacto con nuestro servicio postventa. - Página 25 ParáMETrOs MCBa Para El EsPECIalIsTa AJUSTE DE lOS PARámETROS: accesibles únicamente a través del código Regulación en fábrica STEP Visualización Descripción de los parámetros HM 25 TC HM 35 TC HM 70 TC HM 85 TC Booster 00 = Parada [minuto]. Reducción nocturna de la calefacción central (°C).
- Página 26 ParáMETrOs MCBa Para El EsPECIalIsTa Regulación en fábrica STEP Visualización Descripción de los parámetros HM 25 TC HM 35 TC HM 70 TC HM 85 TC Histéresis de activación del quemador (ACS). Histéresis de detección modo ACS [desactivación]. Histéresis de detección modo ACS. Tiempo de bloqueo CC [seg.
-
Página 27: Modo Ventilador
ParáMETrOs MCBa Para El EsPECIalIsTa Regulación en fábrica STEP Visualización Descripción de los parámetros HM 25 TC HM 35 TC HM 70 TC HM 85 TC Máximo dT3/dt [x 0,1°C/seg.] Diferencia T1 - T2 para modulación Impulsiones por rotación/frecuencia PWM encendido externo/tentativas de arranque Tiempo Máximo NTC1-NTC2 [seg. -
Página 28: Error Del Mcba
CÓDIgOs DE BlOQuEO Y DE ErrOr DEl MCBa lISTA DE CÓDIGOS DE ERROR + SOlUCIONES [en modo ERROR] Si durante el funcionamiento del aparato se produce una avería, la instalación se bloquea y la pantalla parpadea. El primer carácter será una “E” o una “b” y los dos siguientes indicarán el código de la avería, tal como se indica en la tabla adjunta. Para desbloquear la instalación: •... - Página 29 CÓDIgOs DE BlOQuEO Y DE ErrOr DEl MCBa Códigos Descripción de la avería Resolución de la avería 1. Compruebe la conexión de la sonda NTC2 Cortocircuito NTC2 2. Compruebe el cableado de la sonda NTC2 3. Si el problema persiste, sustituya la sonda NTC2 1.
