SIMATIC
S7-1500/ET 200MP
Módulo de alimentación
PS 60W 24/48/60VDC HF
(6ES7505-0RB00-0AB0)
Manual de producto
11/2020
A5E39450008-AC
Prólogo
Guía de documentación
Descripción del producto
Conexión
Parámetros
Alarmas, avisos de
diagnóstico, mensajes de
error y mensajes de estado
Datos técnicos
Croquis acotado
Registro de parámetros
1
2
3
4
5
6
A
B

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Siemens SIMATIC S7-1500

  • Página 1 Prólogo Guía de documentación SIMATIC Descripción del producto Conexión S7-1500/ET 200MP Módulo de alimentación PS 60W 24/48/60VDC HF Parámetros (6ES7505-0RB00-0AB0) Alarmas, avisos de diagnóstico, mensajes de Manual de producto error y mensajes de estado Datos técnicos Croquis acotado Registro de parámetros 11/2020 A5E39450008-AC...
  • Página 2: Personal Cualificado

    Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma...
  • Página 3: Prólogo

    El presente manual de producto complementa el manual de sistema Sistema de automatización S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/es/view/59191792). En él se describen las funciones que afectan de forma general al sistema. La información contenida en el presente manual de producto y en los manuales de sistema y de funciones permite poner en marcha los sistemas.
  • Página 4: Información De Seguridad

    Encontrará más información sobre seguridad industrial en (http://www.siemens.com/industrialsecurity). Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos.
  • Página 5: Tabla De Contenido

    Índice Prólogo ..............................3 Guía de documentación ......................... 6 Descripción del producto ........................10 Características ........................10 Elementos de mando y señalización ................... 12 Conexión .............................. 13 Conexión de la tensión de alimentación (PS 60W 24-48-60VDC HF) ........13 Parámetros ............................15 Parámetros ........................
  • Página 6: Guía De Documentación

    Guía de documentación La documentación del sistema de automatización SIMATIC S7-1500, de la CPU 1516pro-2 PN basada en SIMATIC S7-1500 y del sistema de periferia descentralizada SIMATIC ET 200MP se divide en tres partes. Esta división le permite acceder específicamente al contenido que desee.
  • Página 7 (https://support.industry.siemens.com/cs/es/es/view/68052815). Manual Collection S7-1500/ET 200MP La Manual Collection contiene la documentación completa del sistema de automatización SIMATIC S7-1500 y del sistema de periferia descentralizada ET 200MP recogida en un archivo. Encontrará la Manual Collection en Internet (https://support.industry.siemens.com/cs/ww/es/view/86140384). Comparativa de SIMATIC S7-1500 para lenguajes de programación La comparativa ofrece una visión de conjunto de las instrucciones y funciones que se pueden...
  • Página 8: Ejemplos De Aplicación

    • Manuales, curvas características, instrucciones de uso, certificados • Datos característicos de productos Encontrará "mySupport", "Datos CAx" en Internet (http://support.industry.siemens.com/my/ww/es/CAxOnline). Ejemplos de aplicación Los ejemplos de aplicación le asisten con diferentes herramientas y ejemplos a la hora de resolver las tareas de automatización. Las soluciones de los ejemplos interactúan siempre con varios componentes del sistema sin centrarse en productos concretos.
  • Página 9 (https://support.industry.siemens.com/cs/ww/es/view/98161300). PRONETA La herramienta SIEMENS PRONETA ("análisis de red PROFINET") permite analizar la red de instalación durante la puesta en marcha. PRONETA cuenta con dos funciones centrales: • La vista topológica general escanea automáticamente la red PROFINET y todos los componentes conectados.
  • Página 10: Descripción Del Producto

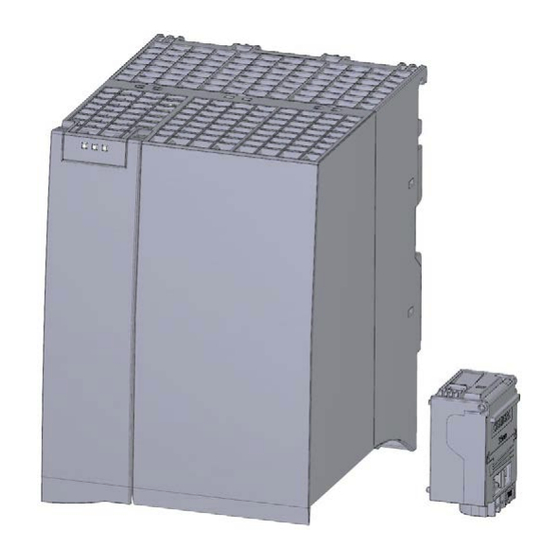

    Descripción del producto Características Referencia 6ES7505-0RB00-0AB0 Vista del módulo Figura 2-1 Vista del módulo PS 60W 24/48/60VDC HF Módulo de alimentación PS 60W 24/48/60VDC HF (6ES7505-0RB00-0AB0) Manual de producto, 11/2020, A5E39450008-AC...
  • Página 11: Accesorios

    Descripción del producto 2.1 Características Características El módulo de alimentación PS 60W 24/48/60VDC HF permite utilizar módulos adicionales. Ventaja con respecto al módulo de alimentación "estándar" Para poder guardar más datos de forma remanente en caso de una desconexión de la red eléctrica, el módulo PS 60W 24/48/60VDC HF alimenta la CPU con energía.
  • Página 12: Elementos De Mando Y Señalización

    Descripción del producto 2.2 Elementos de mando y señalización Elementos de mando y señalización La siguiente figura muestra los elementos de mando y de conexión del PS 60W 24/48/60VDC situados detrás de la tapa frontal y el conector de red. ①...
  • Página 13: Conexión

    Conexión Conexión de la tensión de alimentación (PS 60W 24-48-60VDC HF) Este capítulo contiene información sobre la conexión del módulo de alimentación a la tensión de red. Conexión de red ADVERTENCIA Instrucciones de instalación Peligro de muerte o lesiones graves. Al conectar el módulo de alimentación, observe las instrucciones generales de instalación válidas en su país.
  • Página 14: Conector De Alimentación

    Conexión 3.1 Conexión de la tensión de alimentación (PS 60W 24-48-60VDC HF) Conector de alimentación El conector de alimentación viene de fábrica enchufado en el módulo de alimentación. El gráfico siguiente muestra la asignación del conector: Conector Conexión PS Designación ①...
  • Página 15: Parámetros

    Parámetros Parámetros Parámetros del PS 60W 24/48/60VDC HF Generalmente, el PS 60W 24/48/60VDC HF ya está integrado en el catálogo de hardware de STEP 7 (TIA Portal). En tal caso, STEP 7 (TIA Portal) comprueba la plausibilidad de las propiedades parametrizadas durante la configuración. Sin embargo, el módulo también puede parametrizarse mediante un archivo GSD y el software de configuración de cualquier fabricante.
  • Página 16: Alarmas, Avisos De Diagnóstico, Mensajes De Error Y Mensajes De Estado

    Alarmas, avisos de diagnóstico, mensajes de error y mensajes de estado Indicadores de estado y error Introducción El diagnóstico mediante LED representa un primer instrumento para la delimitación de errores. Para poder delimitar los errores aún más, normalmente se evalúa la indicación del estado del módulo en STEP 7 o el búfer de diagnóstico de la CPU.
  • Página 17: Significado De Los Indicadores Led

    Alarmas, avisos de diagnóstico, mensajes de error y mensajes de estado 5.1 Indicadores de estado y error Significado de los indicadores LED En la tabla siguiente se explica el significado de los indicadores de estado y de error. Las soluciones para los avisos de diagnóstico se indican en el capítulo Avisos de diagnóstico (Página 18).
  • Página 18: Avisos De Diagnóstico

    Alarmas, avisos de diagnóstico, mensajes de error y mensajes de estado 5.2 Avisos de diagnóstico Avisos de diagnóstico Avisos de diagnóstico La siguiente tabla muestra el significado de los avisos de diagnóstico y las posibles soluciones para la causa correspondiente. También se puede saber que se ha emitido un aviso de diagnóstico en el mismo PS si aparecen las siguientes "imágenes de los LED": •...
  • Página 19: Alarmas

    Reacciones a una alarma de diagnóstico Encontrará la reacción de la CPU a una alarma de diagnóstico en el manual de funciones Diagnóstico de sistema (http://support.automation.siemens.com/WW/view/es/59192926). Encontrará información detallada sobre el evento de error en el OB de alarma de diagnóstico con la instrucción "RALRM"...
  • Página 20: Datos Técnicos

    Datos técnicos Datos técnicos del PS 60W 24/48/60VDC HF Referencia 6ES7505-0RB00-0AB0 Información general Designación del tipo de producto PS 60 W 24/48/60 VDC HF Versión funcional del HW Versión de firmware V1.0.0 Ingeniería con V14 SP1 • STEP 7 TIA Portal configurable/integrado desde versión Tensión de alimentación Valor nominal (DC) 24 V/48 V/60 V...
  • Página 21 Datos técnicos Referencia 6ES7505-0RB00-0AB0 Grado de protección y clase de protección Grado de protección según EN 60529 IP20 Clase de protección del equipo I, con conductor de protección Dimensiones Ancho 105 mm Alto 147 mm Profundidad 129 mm Pesos Peso, aprox. 865 g Módulo de alimentación PS 60W 24/48/60VDC HF (6ES7505-0RB00-0AB0) Manual de producto, 11/2020, A5E39450008-AC...
  • Página 22: Croquis Acotado

    Croquis acotado Croquis acotado del PS 60W 24/48/60VDC HF Este anexo incluye el croquis acotado del módulo de alimentación montado en un perfil soporte y con abrazadera de pantalla. Deben tenerse en cuenta las dimensiones al montar en el armario, salas de equipos, etc. La figura siguiente muestra las vistas frontal y lateral del módulo Figura A-1 Croquis acotado del módulo PS 60W 24/48/60VDC HF...
  • Página 23 Croquis acotado La figura siguiente muestra la vista lateral del módulo con la tapa frontal abierta. Figura A-2 Croquis acotado del módulo PS 60W 24/48/60VDC HF Módulo de alimentación PS 60W 24/48/60VDC HF (6ES7505-0RB00-0AB0) Manual de producto, 11/2020, A5E39450008-AC...
  • Página 24: Registro De Parámetros

    Registro de parámetros Parametrización en el programa de usuario Es posible cambiar la parametrización del módulo de alimentación en el estado operativo RUN de la CPU. Modificación de parámetros en RUN Los parámetros para el módulo de alimentación se encuentran en el juego de datos 0. Con la instrucción WRREC es posible transferir los parámetros modificables al módulo de alimentación.
  • Página 25: Estructura Del Registro

    Registro de parámetros Las ampliaciones específicas del fabricante para el código de error de la instrucción WRREC tienen el siguiente significado: Tabla B- 1 Ampliaciones específicas del fabricante del código de error de la instrucción WRREC Error_Code 1 Error_Code 2 Significado La versión introducida en el encabezado del juego de Error en el encabezado del...
