Corolla

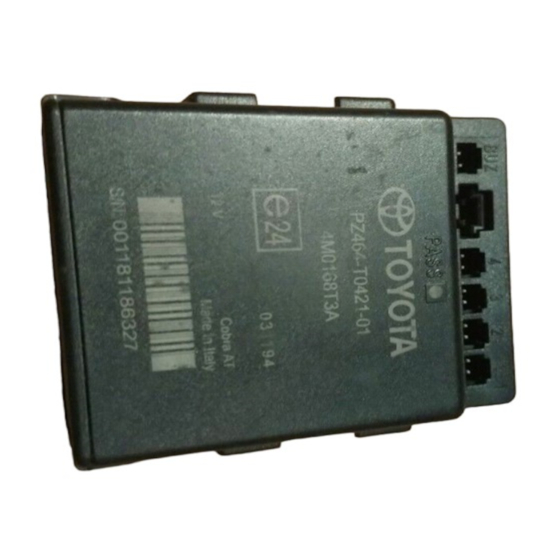

Toyota Parking Aid 400
Installation instructions
Model year:
Vehicle code:
Part number:
Weight:
Installation time:
Manual reference number: AIM 000 780-0
2006
**E15**-*E***W
Main Kit:
Sensor Kit:
Switch (optional):
Main Kit
1,9 kg
1.5 hour
PZ464-T0420-00 or PZ464-T0421-00
PZ464-00420-**
PZ464-00420-55
Sensor Kit
0,1 kg
