Det finns två typskyltar (typ 1 och typ 2) beroende på typ
av tryckkärlsgodkännande.
Typskylt 1 omfattar:
1. Plats för logotyp
2. Tillverkarens namn
3. Artikelnummer
4. Typ
5. Serienummer
6. Tillverkningsdatum
7. Placeringen av varje vätskas anslutning
8. Max tillåtna drifttemperaturer
9. Max tillåtna drifttryck
10. Provtryck
11. Varje utrymmes volym
12. Tillåtna drifttemperaturer och drifttryck
13. Driftområde
14. Beskrivning av varje utrymme
15. Fluidgrupp
16. Unika kunduppgifter
17. *Möjliga anslutningsplaceringar
18. Streckkodsinformation
19. Utrymme för godkännandemärke

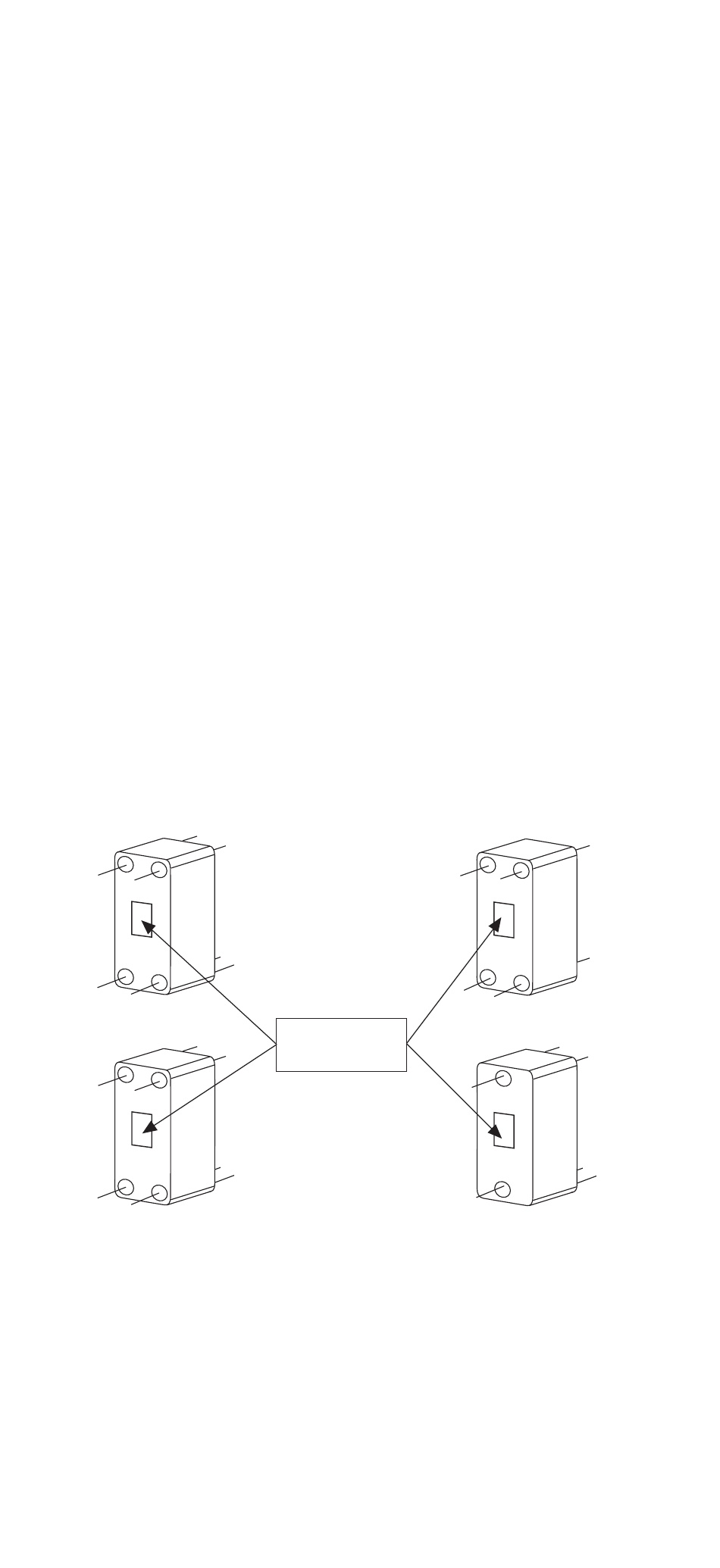

*) Skiss på typskylt med möjliga placeringar av anslutnin-
gar beroende på värmeväxlarens utförande.
S4 S1
S3
S2
T1
T4
T2
T3
Typskylt 2 omfattar:
1. Plats för logotyp
2. Tillverkarens namn
3. Artikelnummer
4. Typ
5. Serienummer
6. Tillverkningsdatum
7. Placeringar av varje vätskeanslutning
8. Max tillåtna drifttemperaturer
T4
T1
T3
T2
S1
Typskylt
S4
S2
S3
S4
S4
2
1
S3
S3
1
2
S4
T1
T2
