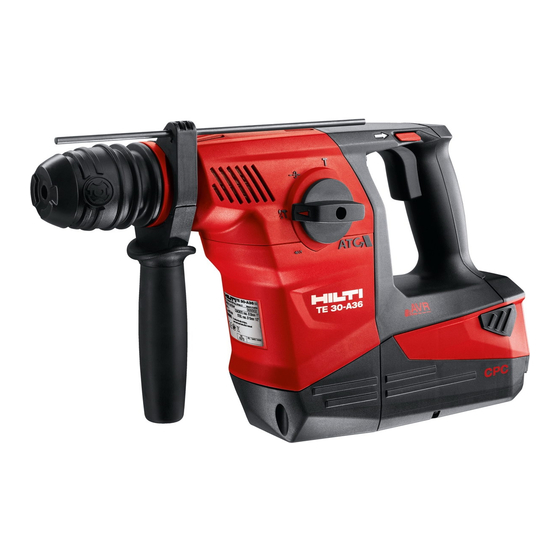

Hilti TE 30-A36 Manual Del Usuario
Ocultar thumbs Ver también para TE 30-A36:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 69

Enlaces rápidos

ORIGINAL BEDIENUNGSANLEITUNG
TE 30-A36 Akku-Kombihammer
Lesen Sie die Bedienungsanleitung vor
Inbetriebnahme unbedingt durch.
Bewahren Sie diese Bedienungsanleitung
immer beim Gerät auf.
Geben Sie das Gerät nur mit Bedienungs-
anleitung an andere Personen weiter.
Inhaltsverzeichnis
1. Allgemeine Hinweise
1. Allgemeine Hinweise
1.1 Signalworte und Ihre Bedeutung
GEFAHR
Für eine unmittelbar drohende Gefahr, die zu schwe-
ren Körperverletzungen oder zum Tod führt.
WARNUNG
Für eine möglicherweise gefährliche Situation, die zu
schweren Körperverletzungen oder zum Tod führen
kann.
VORSICHT
Für eine möglicherweise gefährliche Situation, die
zu leichten Körperverletzungen oder zu Sachschaden
führen könnte.
HINWEIS
Für Anwendungshinweise und andere nützliche Infor-
mationen.
1 Die Zahlen verweisen jeweils auf Abbildungen. Die
Abbildungen zum Text finden Sie auf den ausklappba-
ren Umschlagseiten. Halten Sie diese beim Studium
der Anleitung geöffnet.
Im Text dieser Bedienungsanleitung bezeichnet »das
Gerät« immer den Kombihammer TE 30-A36.
Gerätebauteile, Bedienungs- und Anzeigeele-
mente 1
Werkzeugaufnahme
@
Seite
Funktionswahlschalter
1
;
Rechts-/ Linkslauf Umschalter
2
=
Steuerschalter
4
%
Entriegelungsknöpfe für Akku-Pack
5
&
Akku-Pack
6
(
Handgriff
9
)
Seitenhandgriff mit Tiefenanschlag
11
+
14
15
16
16
17
1.2 Erläuterung der Piktogramme und weitere
Hinweise
Warnzeichen
Warnung vor
Warnung vor
allgemeiner
gefährlicher
Gefahr
elektrischer
Spannung
de
Warnung vor
ätzenden
Stoffen
1
