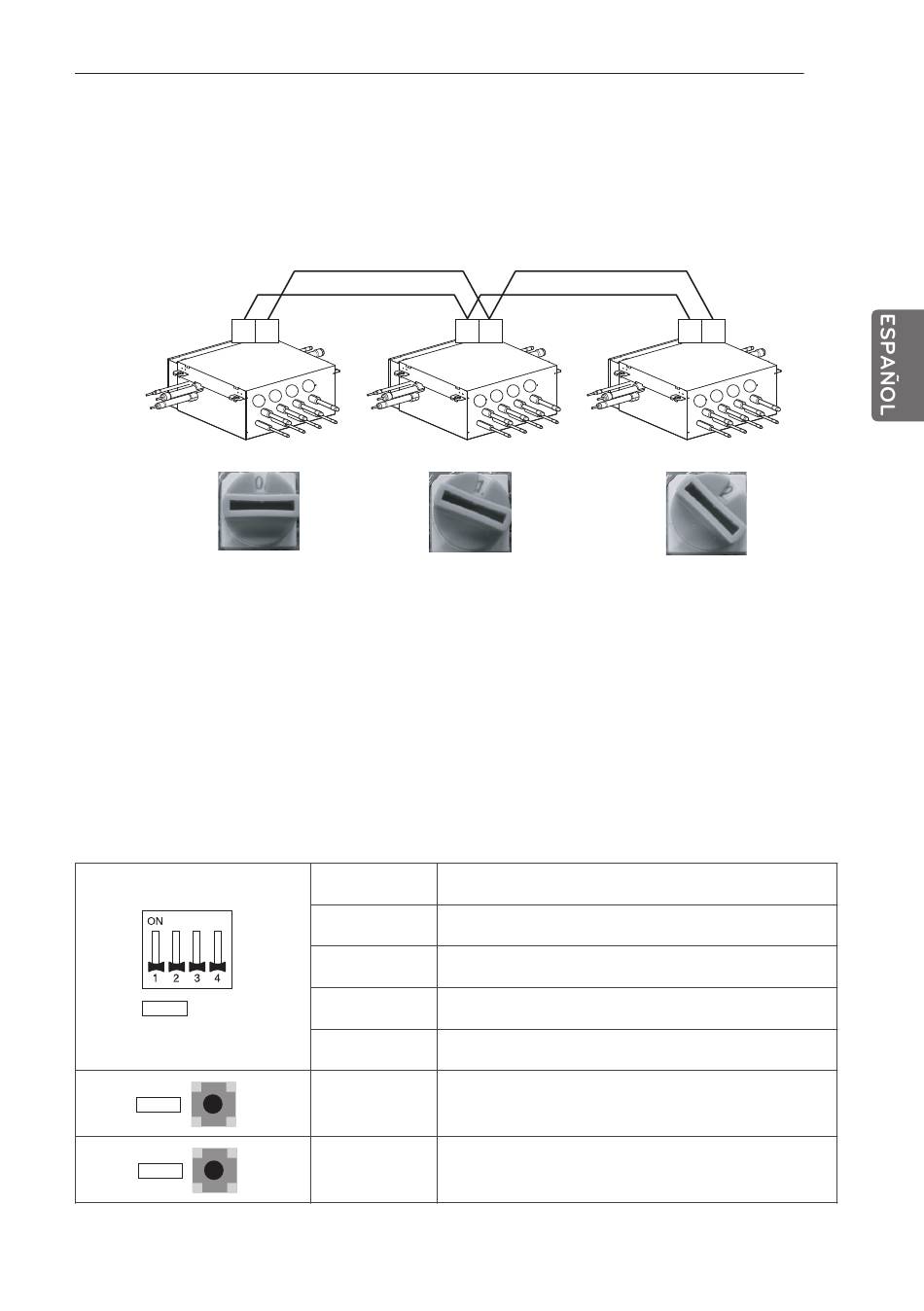

2 SW05M (Interruptor de rotación para controlar la unidad RC)
Debe ajustarse en '0' si se va a instalar sólo una unidad RC.
A la hora de instalar múltiples unidades RC, configure las unidades aumentando secuencialmente
los números, empezando por el '0'.
P.e.) Instalación de 3 unidades RC
A B
3 SW01M/SW03M/SW04M (Interruptor DIP e interruptor TACT para contorlar la
válvula manual)
1) Configuración normal (configuración sin zona)
- Configure la dirección de la válvula de la unidad RC a la dirección de control central de la
unidad interior conectada.
- SW01M: selección de la válvula a direccionar
SW03M: aumentar el último dígito de hasta 10 de la dirección de la válvula
SW04M: aumentar el último dígito de la dirección de la válvula
- Prerrequisito para el direccionamiento de la válvula manual: la dirección de control central de
la unidad interior debe preajustarse de manera diferente a su control remoto conectado.
SW01M
SW03M
SW04M
3 4
1 2
S/W No.
No.1
No.2
No.3
No.4
SW03M
SW04M
PCB DE LA UNIDAD RC
A B
3 4
1 2
Configuración
Direccionamiento manual de la válvula #1
Direccionamiento manual de la válvula #2
Direccionamiento manual de la válvula #3
Direccionamiento manual de la válvula #4
Aumentar el último dígito de hasta 10 de la
dirección de la válvula
Aumentar el último dígito de la dirección de la
válvula
83
A B
3 4
1 2
