CONEXIONES DE LAS CONDUCCIONES ENTRE LA UNIDAD EXTERIOR E INTERIOR
34

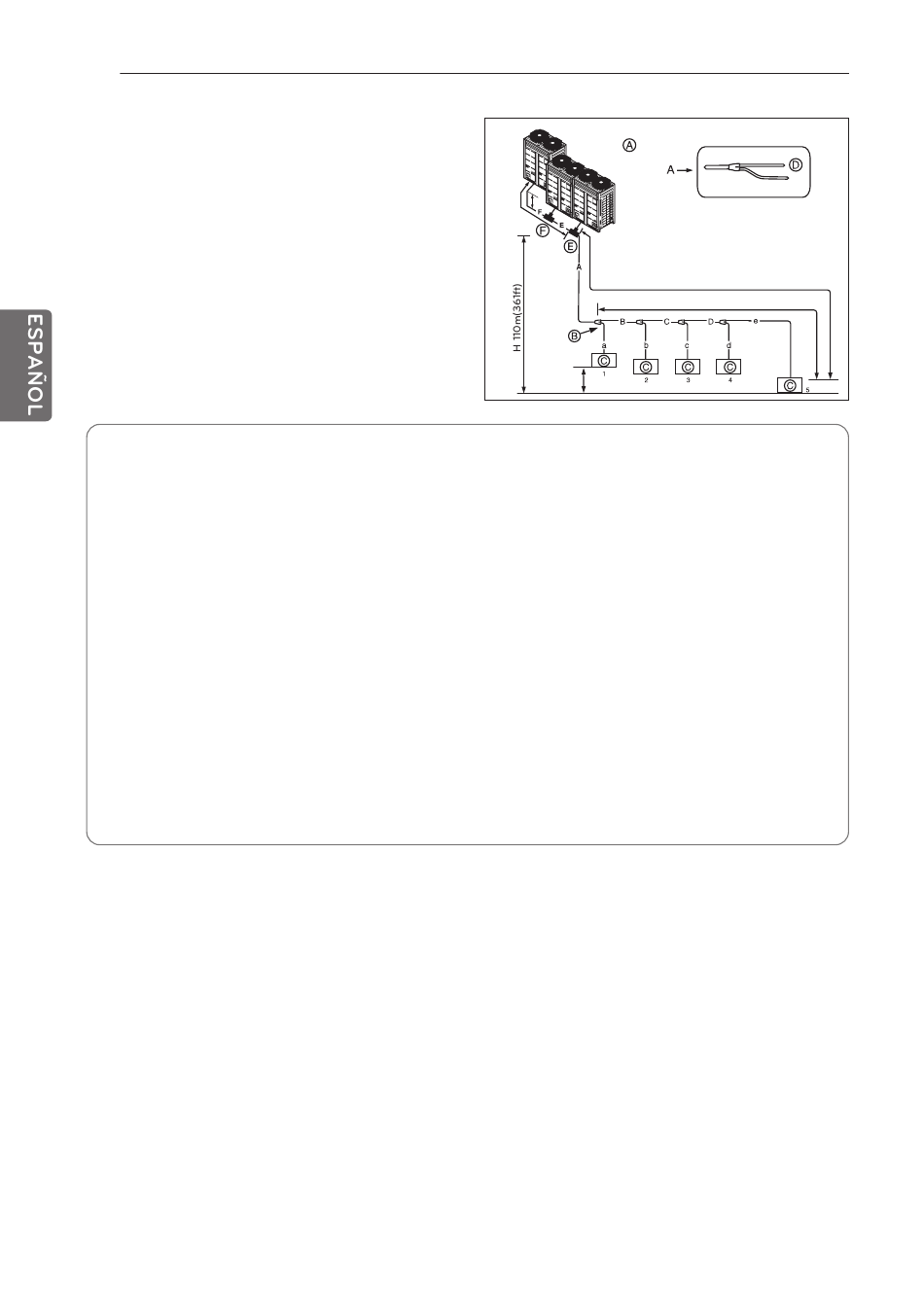

3 Unidades de exterior
Ejemplo : 5 unidades de interior conectadas
Ⓐ : Unidad de exterior
Ⓑ : 1er ramal (ramal Y)
Ⓒ : Unidades de interior
Ⓓ : Unidad de interior hacia abajo
Ⓔ : Tubería del ramal de conexión entre
unidades de exterior : ARCNN31
Ⓕ : Tubería del ramal de conexión entre
unidades de exterior : ARCNN21
Longitud de la tubería desde el ramal exterior a la unidad de exterior ≤ 10m(33ft), longitud
equivalente: máx. 13m(43ft) (para 14Ton o más)
Demanda adicional
Para satisfacer la condición siguiente y hacer 40m(131ft) ~ 90m(295ft) de tubería de de-
spués del primer ramal.
• El diámetro de las tuberías entre el primer y el último ramal debería incrementarse en un
solo paso, con la excepción de la tubería de diámetro B, C, D que es igual al Diámetro A
Ø1/4(6.35mm)'Ø3/8(9.52mm)'Ø1/2(12.7mm)'Ø5/8(15.88mm)'Ø3/4(19.05mm)'
Ø7/8(22.2mm)'Ø1(25.4)*, Ø1-1/8(28.58mm)'Ø1-1/4(31.8mm)*,Ø1-3/8(34.9mm)'
Ø1-1/2(38.1mm)* 'Ø1-5/8(41.3mm)
* : No es necesario hacer coincidir el tamaño.
• Al calcular toda la longitud de la tubería de refrigerante, la longitud de las tuberías B, C, D,
debería calcularse dos veces.
A+Bx2+Cx2+Dx2+a+b+c+d+e ≤ 1000m(3281ft)
• Longitud de la tubería desde cada unidad de interior al ramal más cercano (a, b, c, d, e) ≤ 40m(131ft)
• [Longitud de la unidad de exterior a la unidad de interior 5 más lejana (A + B + C + D + e)]
- [Longitud de la unidad de exterior de la tubería a la unidad de interior más cercana 1 (A + a)] ≤ 0m(131ft)
Esclavo 2
Esclavo 1
10m
Maestro
(323ft)
o menos
h1
Maestra ≥ Esclava 1 ≥ Esclava 2 ≥ Esclava 3
L150m(492ft) (200m(656ft) : Aplicación condicional)
l 40m(131ft) (90m(295ft) : Aplicación condicional)
h 40m(131ft)
Capacidad ODU
