Reservado Al Instalador - Ariston Thermo SGA X 120 Instrucciones Para El Uso Y La Manutención

Instrucciones para la adaptación al funcionamiento con un gas diferente del gas
de calibración. De Gas natural (G20) a Gas líquido (G30-G31) con válvula Gas mo-
delo EUROSIT
Para la adaptación del calentador a otro
tipo de gas, proceder como se ilustra en
las imágenes siguientes.
Las medidas de los orificios de los inyec-
tores, expresadas en centésimas de milí-
metro, se indican en la tabla.
No interponer obstáculos u obstruc-
ciones entre el orificio del inyector y la
boca del tubo "Venturi"
MODELOS
GAS metano (G20)
120 - 160
GAS líquido (G30 G31)
GAS metano (G20)
200
GASlíquido (G30 G31)
ATENCIÓN!
En caso de utilización de gas G30, G31 destornille el obturador 14 fig. 5. dos veces
en sentido antihorario

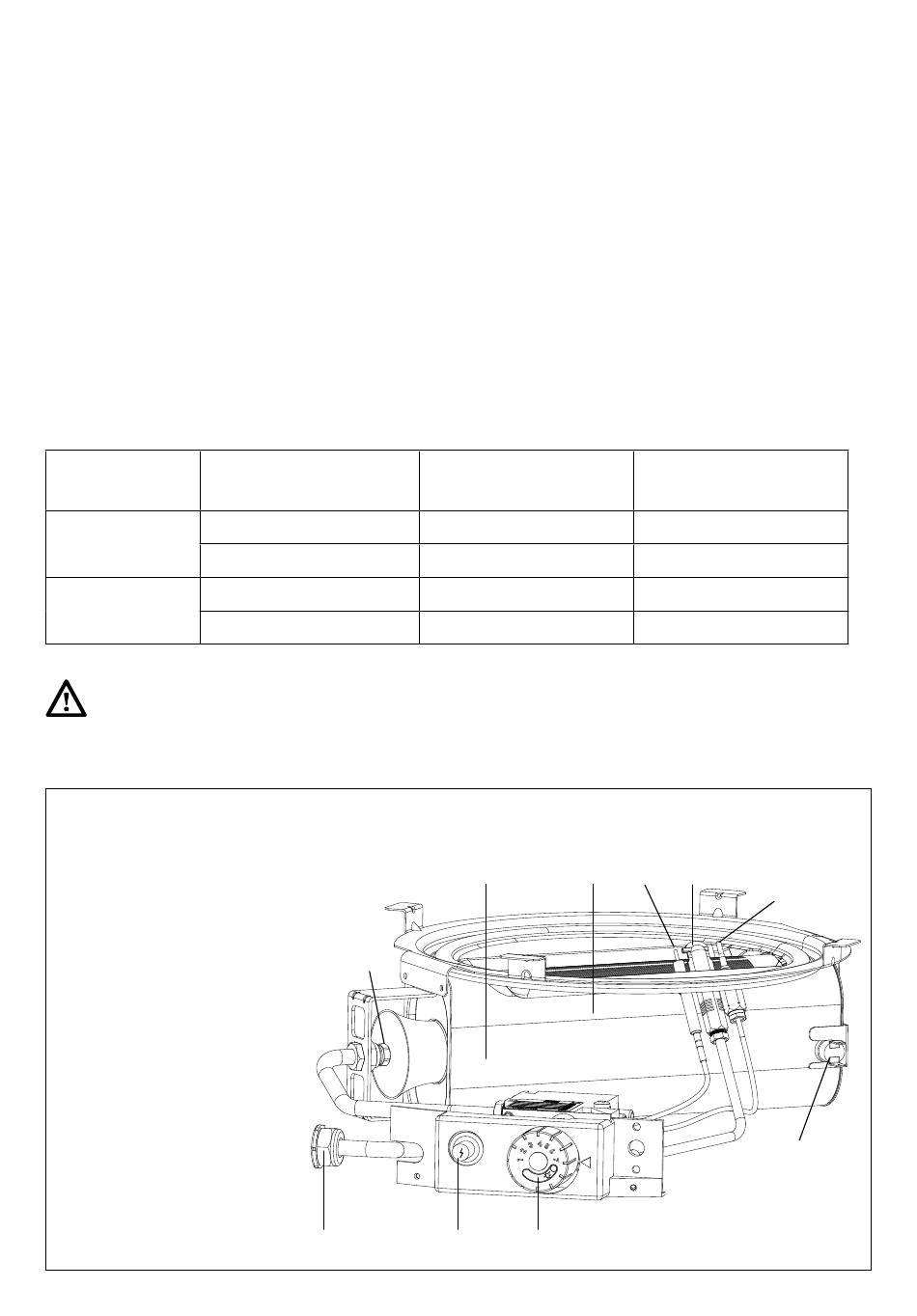

4
1. válvula gas
2. pomo regulación temperatura
3. conexión gas 1/2"G
4. encendedor piezoeléctrico
5. termopar
6. electrodo de encendido
7. quemador piloto
8. quemador principal
9. boquilla quemador
principal
10. Termostato de
seguridad del quemador

RESERVADO AL INSTALADOR

TIPO GAS
9
3
¡IMPORTANTE!
PARA LA ADAPTACIÓN DEL CALENTA-
DOR A OTRO TIPO DE GAS ES NECESA-
RIO CAMBIAR LAS BOQUILLAS.
REALIZAR EL CAMBIO ANTES DE LA INS-
TALACIÓN PARA EVITAR EL DESMONTA-
JE DEL GRUPO GAS.
UQUEMADOR PRINCIPA
ø mm
2.25
1.40
2.55
1.55
8
1
4 2
QUEMADOR PILOTO
ø mm
27_2
22_1
27_2
22_1
7
5
6
10
ES
