7.10 Montaje de módulos de 90 mm con base de interconexión sobre perfil DIN
7.10
Montaje de módulos de 90 mm con base de interconexión sobre
perfil DIN
Requisitos
• En el lugar de montaje se ha fijado correctamente un riel horizontal según DIN EN 60715 de
35 mm de ancho.
• Indicaciones sobre distancias: la distancia lateral que hay que dejar con montaje en serie es
de 0 mm. La distancia lateral que hay que observar respecto de las piezas puestas a tierra es
de 5 mm.
• Consulte las indicaciones sobre la posición de montaje en los Datos técnicos (Página 193).
• Utilice el juego de bases terminadoras para módulos de seguridad 3SK1, ancho de montaje
> 45 mm.
Consulte la referencia correspondiente en la lista de accesorios del capítulo "Accesorios
(Página 229)".
• Tenga en cuenta las reglas de montaje obligatorias del capítulo "Reglas para la configuración
del sistema (Página 122)".
Procedimiento

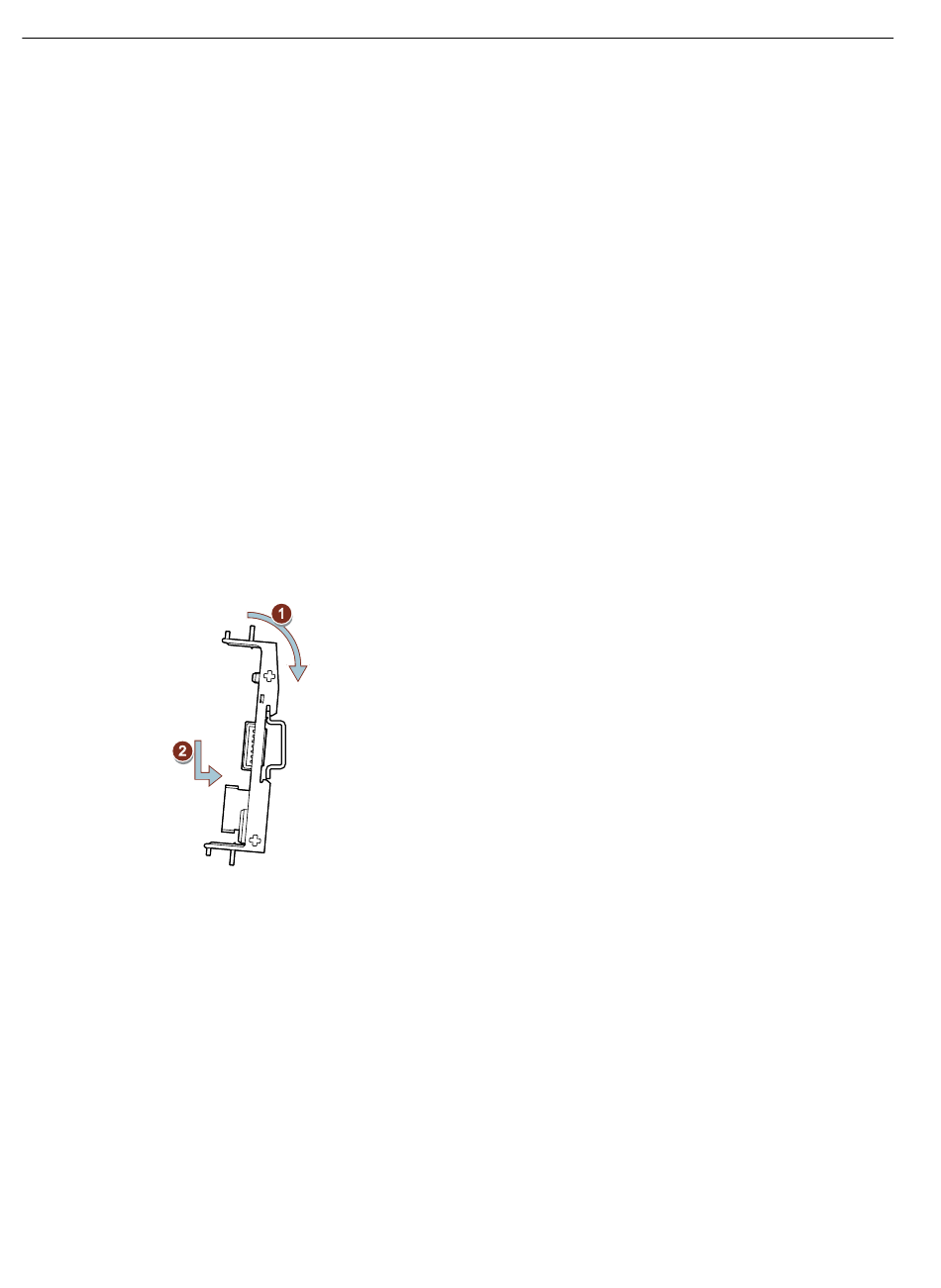

1. Enganche la parte posterior de la base de interconexión en el borde superior del riel
normalizado.
2. Presione la mitad inferior de la base de interconexión contra el riel normalizado hasta que
encaje de modo audible.
3. Repita este procedimiento con todas las bases de interconexión necesarias.
