9.4
Tiempos de reacción
Comprobación de los tiempos de reacción en los circuitos de seguridad
Al poner en marcha un dispositivo de seguridad debe comprobarse que la salida de seguridad se
desconecte dentro de un tiempo de reacción máximo admisible si la señal de entrada varía en
la entrada correspondiente.
Para realizar esta comprobación, debe calcularse el tiempo de reacción total de la aplicación
configurada.
Nota
Tenga en cuenta que el cálculo del tiempo de reacción afecta a las funciones de seguridad y debe
incluirse en el dimensionado de toda la instalación.
Los datos de reacción de los módulos de seguridad figuran en los Datos técnicos de los aparatos
en cuestión, capítulo "Datos técnicos (Página 193)".
Los datos de reacción de los arrancadores de motor 3RM1 Failsafe figuran en los Datos técnicos
del manual "Arrancadores de motor SIRIUS 3RM1
view/es/66295730)".
Cálculo de los tiempos de reacción
Para calcular los tiempos de reacción de toda la configuración del sistema deben sumarse los
distintos tiempos de reacción de todos los módulos de ampliación de entradas afectados por la
desconexión, así como el tiempo de reacción del módulo base.
Si se utilizan módulos de ampliación de salidas, a este tiempo de reacción del módulo de salida
correspondiente debe sumarse el tiempo de transmisión desde sensor hasta actuador.
Ejemplos

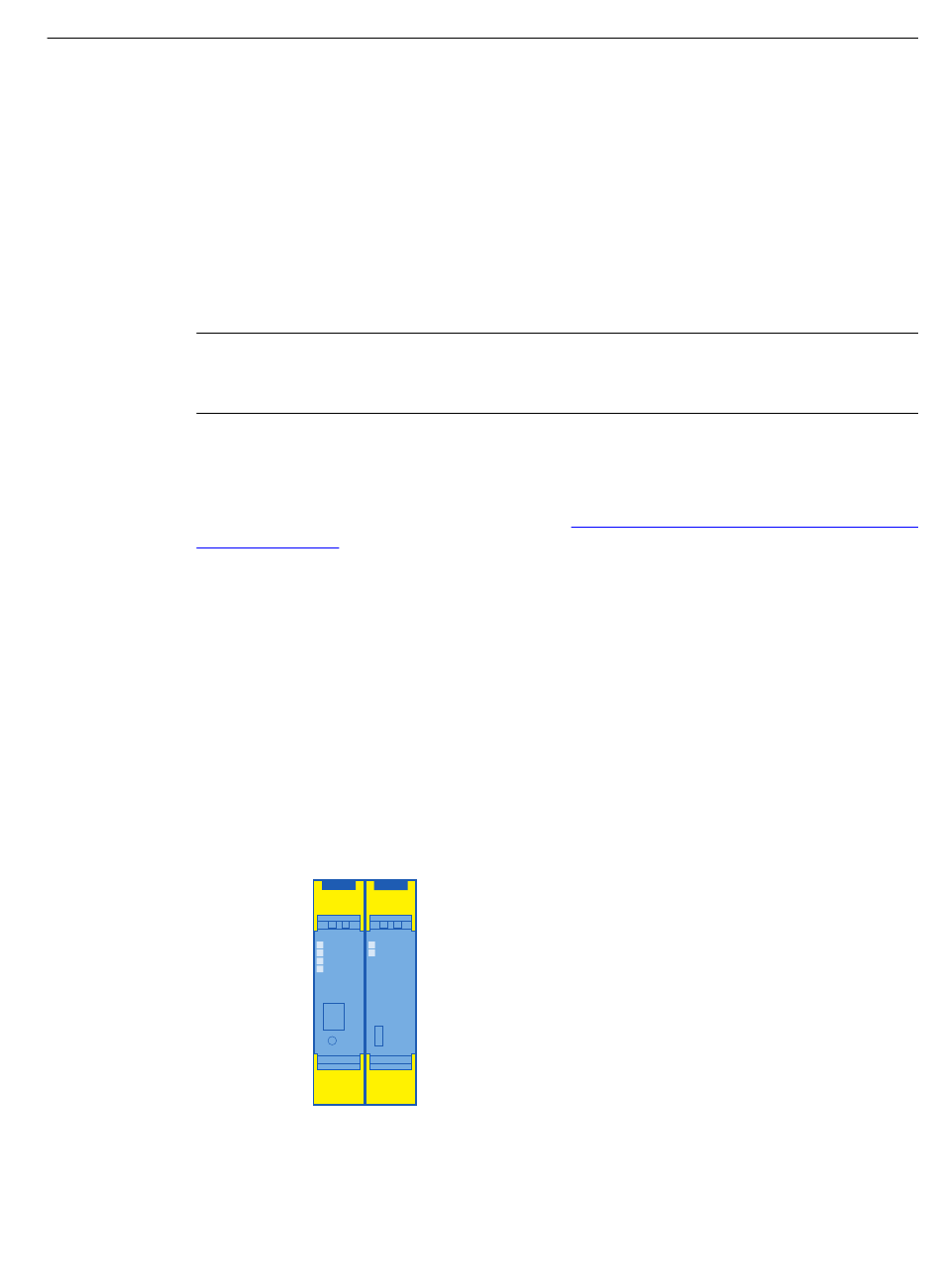

Ejemplo 1
3SK1121-.AB40 + 3SK1211.BB40
Tiempo de reacción:
Ejemplo 2
3 x 3SK1220 + 3SK1122-.AB40 + 3SK1211-.BB40 + arrancador de motor 3RM1 Failsafe
Módulos de seguridad SIRIUS 3SK1 y relés de interfaz de apertura positiva 3RQ1
Manual de producto, 05/2021, A5E02526190041A/RS-AE/005
40 ms 50 ms
9.4 Tiempos de reacción
(http://support.automation.siemens.com/WW/
Configuración/manejo
183
