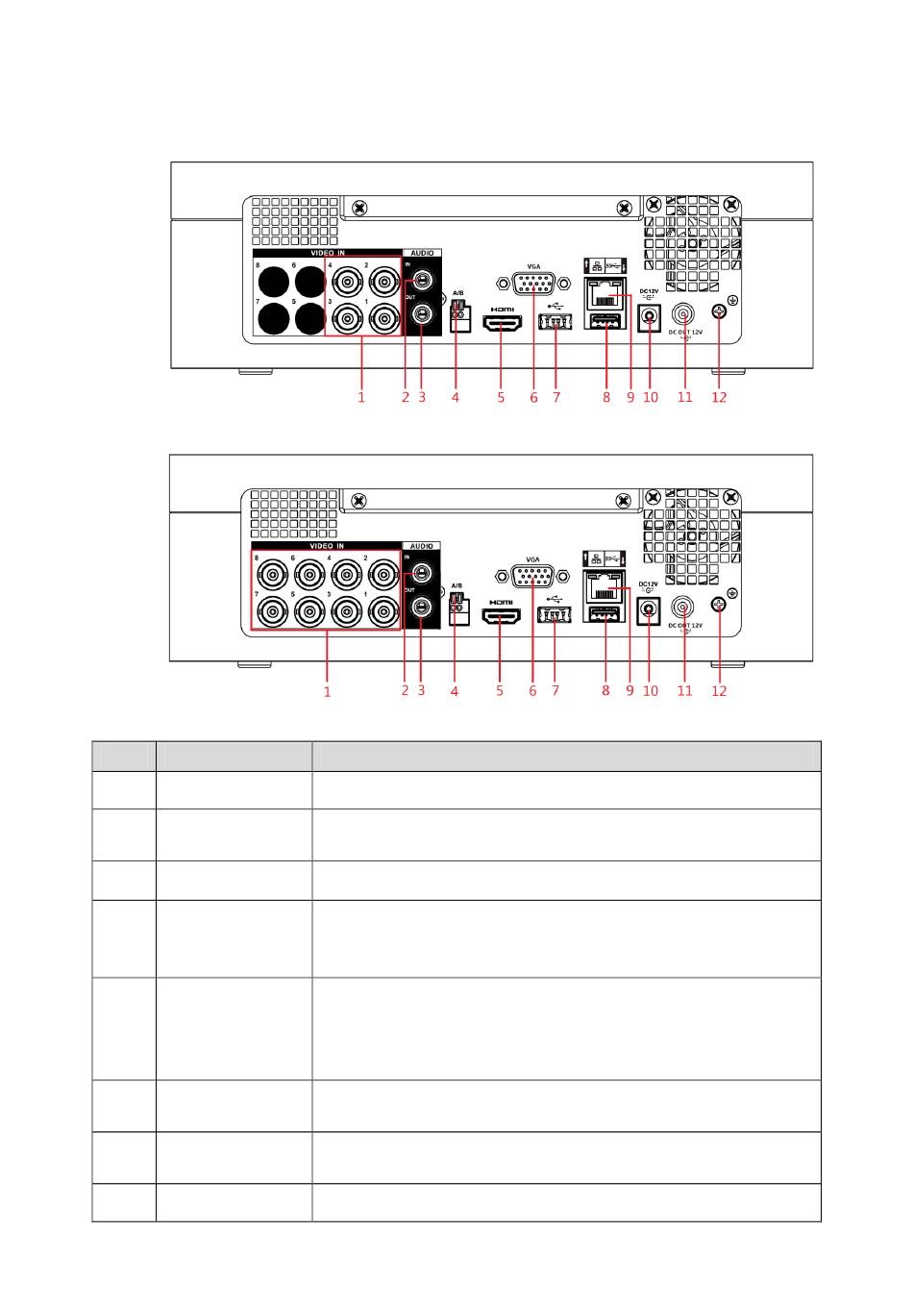

3.2.2 DH-XVR7104E-4KL-X/DH-XVR7108E-4KL-X/DH-XVR7104E-
4KL-B-X/ DH-XVR7108E-4KL-B-X
No. Nombre del puerto Función
Puerto de entrada
1
de video
Puerto de entrada
2
de audio
Puerto de salida
3
de audio
Puerto de
4 comunicación
RS485
5 Puerto HDMI
6 Puerto VGA
7, 8 Puerto USB
9 Puerto de Red
Figura 3-12
Figura 3-13
Se conecta a la cámara analógica para ingresar la señal de video.
Recibe la señal de audio de salida de los dispositivos como el
micrófono.
Envía la señal de audio a los dispositivos, como la caja de sonido.
Se conecta a los dispositivos de control como el domo de
velocidad PTZ. El puerto RS485_A está conectado por el cable
A y RS485_B está conectado al cable B.
Puerto de salida de señal de audio y video de alta definición. El
puerto envía el video de alta definición sin comprimir y los datos
de audio multicanal a la pantalla conectada con el puerto HDMI.
Envía datos de video analógico a la pantalla conectada con
puerto VGA.
Se conecta a dispositivos externos como dispositivos de
almacenamiento USB, teclado y mouse.
Se conecta al puerto Ethernet.
Tour 17
