Nombre del Puerto Función
No.
6 Puerto HDMI
7 Puerto USB
8 Puerto de Red
Puerto de
9 Comunicación
RS485
Puerto de entrada
10
de potencia
11 Puerto VGA
12 Botón de encendido Turns on/off the DVR.
Sujetador de cable
13
de alimentación
14
3.2.5 DH-XVR4216AN-X/DH-XVR4232AN-X/DH-XVR5216AN-X/D
H-XVR5232AN-X/DH-XVR5208AN-4KL-X/DH-XVR5216AN-4KL-X/
DH-XVR5216A-X/DH-XVR7208A-4KL-X/DH-XVR7216A-4KL-X/DH-
XVR7208A-4K-X/DH-5208AN-4KL-X-8/DH-5216AN-4KL-X-16P
Nombre del Puerto Función
No.
1
Puerto de salida de señal de audio y video de alta definición.
El puerto envía el video de alta definición sin comprimir y los
datos de audio multicanal a la pantalla conectada con el puerto
HDMI.
Se conecta a dispositivos externos como dispositivos de
almacenamiento USB, teclado y mouse.
Se conecta al puerto Ethernet.
Se conecta a los dispositivos de control como el domo de
velocidad PTZ. El puerto RS485_A está conectado por el
cable A y RS485_B está conectado al cable B.
Entradas de alimentación DC 12V.
Envía datos de video analógico a la pantalla conectada con
puerto VGA.
Use una abrazadera para cables para asegurar el cable de
alimentación en el DVR para evitar pérdidas.
Terminal de tierra.
Tabla 3-14

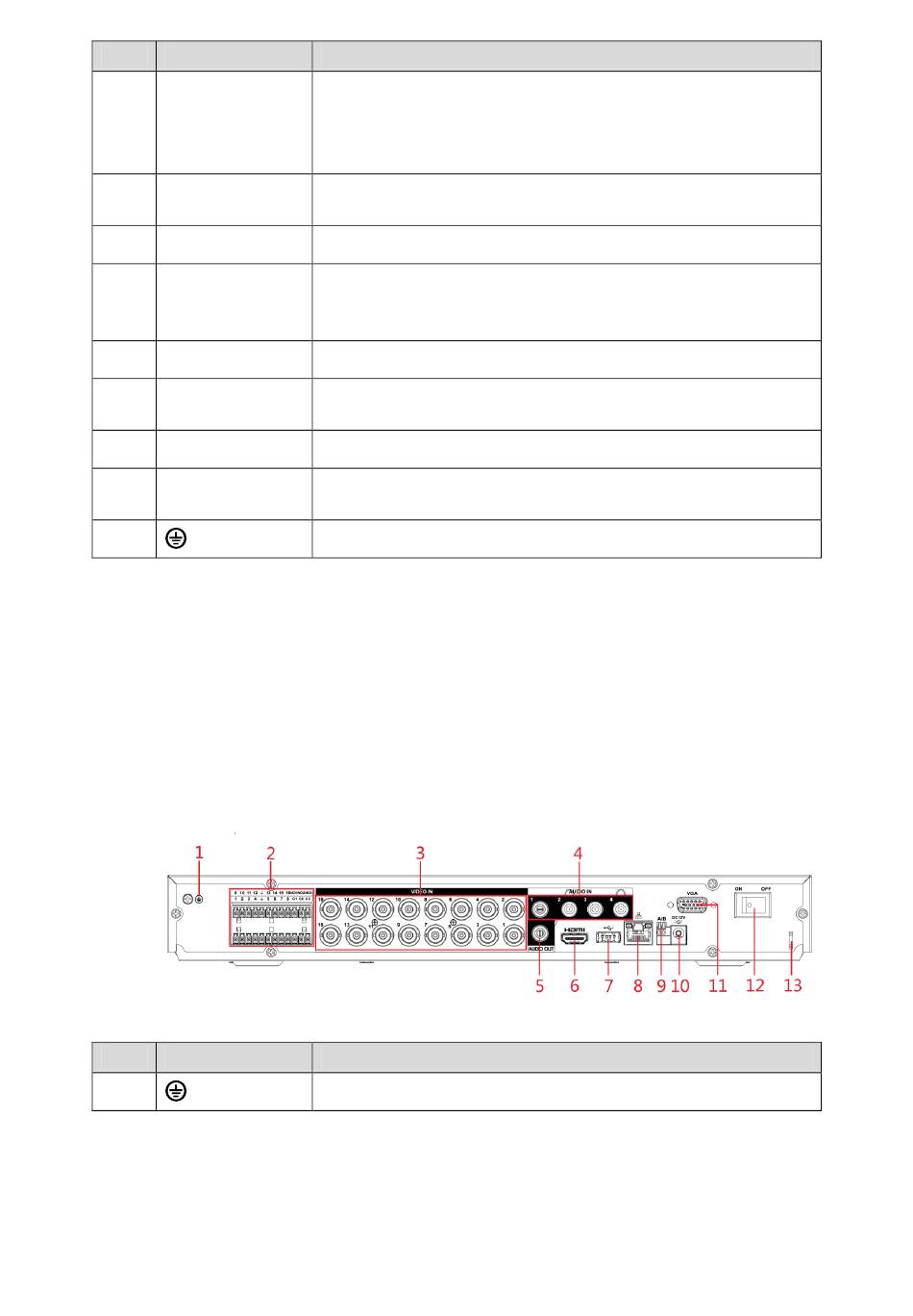

Figura 3-16
Terminal de tierra.
