No. Nombre del Puerto
Puerto de
comunicación
RS485
4 hilos puerto dúplex
completo 485 (T +,
T-, R +, R-)
Control de potencia
de salida para
alarma (CTRL 12V)
Puerto de salida de
potencia de 12V
10 Puerto de Red
12 Puerto VGA
13 Puerto HDMI
14
RS232 debug COM
15 Puerto USB
16 Puerto eSATA

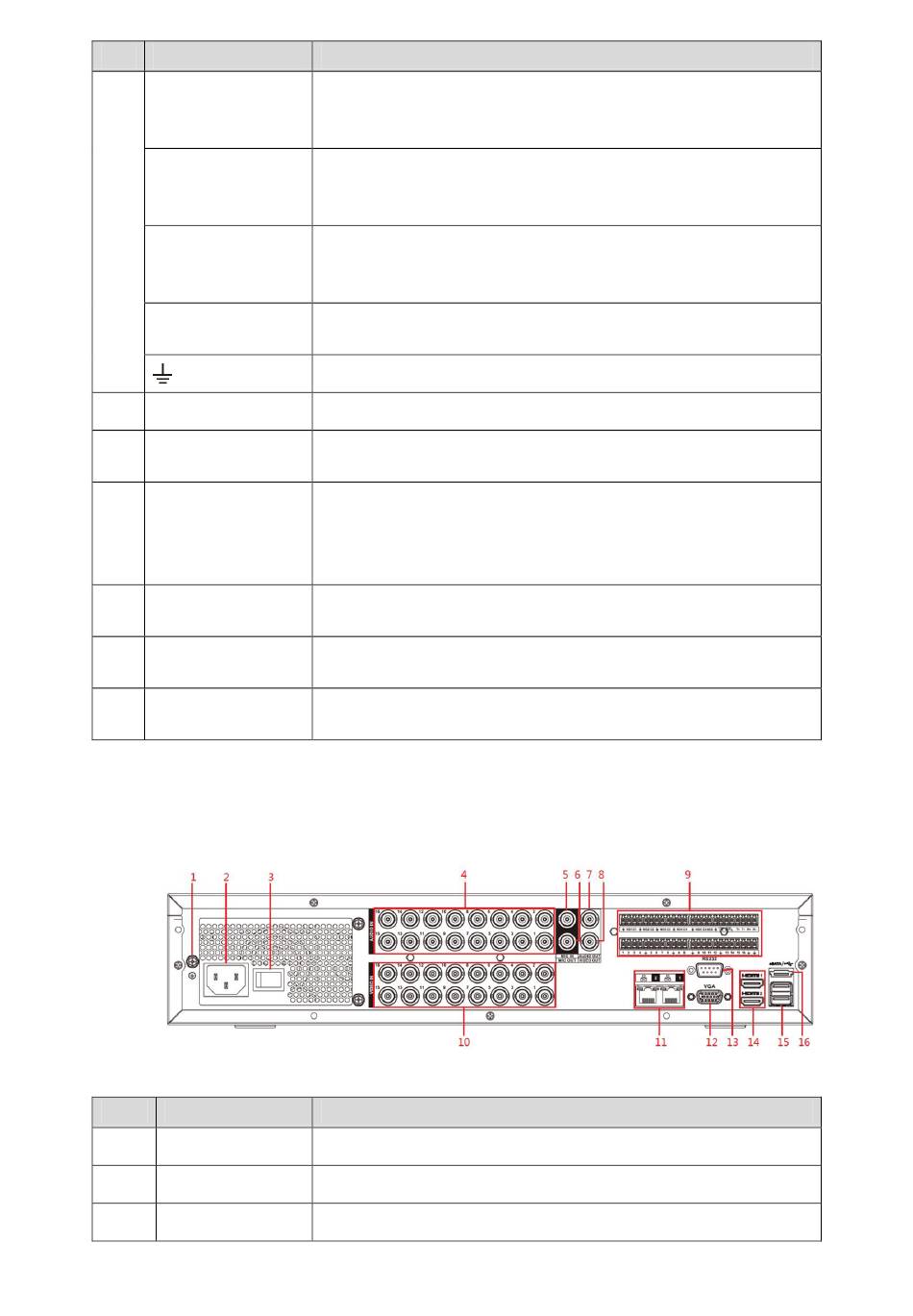

3.2.7 DH-XVR7816S-4KL-X/DH-XVR5832S-X

No. Port Name
1 GND
Puerto de entrada
2
de potencia
Botón de encendido Enciende / apaga el dispositivo.
3
Función
Se conecta a los dispositivos de control como el domo de velocidad
PTZ. El puerto RS485_A está conectado por el cable A y RS485_B
está conectado al cable B.
Puerto dúplex dúplex 485 de cuatro hilos. T + y T- es el cable de
salida; R + y R- es el cable de entrada.
Controla la salida de potencia para alarma. La corriente es de 500mA.
 Apaga la salida de potencia cuando hay salida de alarma.
 Enciende la salida de energía cuando se borra la alarma.
Proporciona alimentación a dispositivos externos, como cámaras y
dispositivos de alarma. Tenga en cuenta que la fuente de alimentación
debe ser inferior a 1A.
Tierra.
Se conecta al puerto Ethernet.
Envía datos de video analógico a la pantalla conectada con
puerto VGA.
Puerto de salida de señal de audio y video de alta definición. El puerto
envía el video de alta definición sin comprimir y los datos de audio
multicanal a la pantalla conectada con el puerto HDMI.
El puerto se utiliza para la depuración COM general para configurar la
dirección IP o transferir datos COM transparentes.
Se conecta a los dispositivos externos, como el teclado, el
mouse y el dispositivo de almacenamiento USB.
Puerto SATA externo que se conecta al dispositivo con el puerto SATA.
Realice la configuración del puente cuando conecte el HDD
Tabla 3-16
Figura 3-18
Function
Tierra.
Entradas de potencia.
