3.2.6 DH-XVR7416L-4KL-X/DH-XVR5432L-X

No. Nombre del Puerto
1
Puerto de entrada
2
de potencia
Botón de encendido Enciende / apaga el DVR.
3
Puerto de entrada
4
de audio
Puerto de entrada
5
de audio (MIC IN)
Puerto de salida de
6
audio (MIC OUT)
Puerto de salida
7
de audio
Puerto de salida
8
de video
Puerto de entrada
9
de video
Puerto de entrada
de alarma 1–16
10
Puerto de salida
de alarma 1–5
(NO1 – NO5; C1 –
C5; NC5)

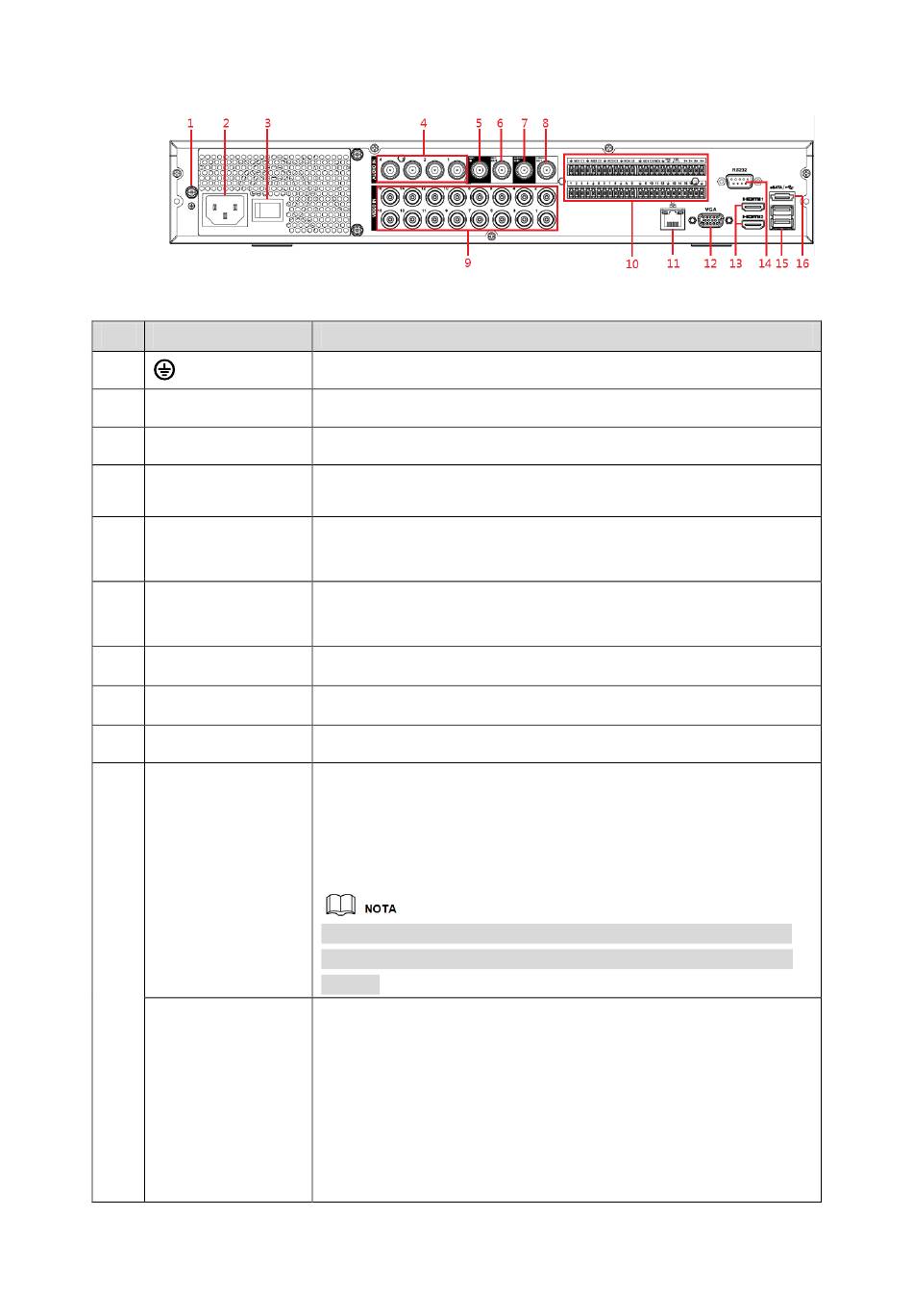

Figura 3-17
Función
Terminal de tierra.
Entradas de potencia.
Recibe la señal de audio de salida de los dispositivos como el
micrófono.
Puerto de entrada de conversación de remolque que recibe la
salida de señal de audio analógica de los dispositivos como el
micrófono y la captación.
Puerto de salida de conversación de remolque que envía la señal
de audio analógica a los dispositivos, como la caja de sonido.
Envía la señal de audio a los dispositivos, como la caja de sonido.
Se conecta a dispositivos de salida de video como TV.
Se conecta a la cámara analógica para ingresar la señal de video.
4 grupos de puertos de entrada de alarma (Grupo 1: puerto 1 al
puerto 4; Grupo 2: puerto 5 al puerto 8; Grupo 3: puerto 9 al
puerto 12; Grupo 4: puerto 13 al puerto 16). Estos puertos
reciben la señal de la fuente de alarma externa. Hay dos tipos:
NO (normal abierto) y NC (normal cerrado).
Cuando su dispositivo de entrada de alarma esté usando
alimentación externa, asegúrese de que el dispositivo de
entrada y el DVR se conecten a la misma tierra.
5 grupos de puertos de salida de alarma (Grupo 1: puerto NO1-

C1, Grupo 2: puerto NO2-C2, Grupo 3: puerto NO3-C3, Grupo
4: puerto NO4-C4, Grupo 5: puerto NO5, C5, NC5). Estos
puertos emiten una señal de alarma al dispositivo de alarma.
Asegúrese de que la fuente de alimentación del dispositivo de
alarma externa.
NO: puerto de salida de alarma normal abierto.

C: Salida de alarma de fin público.

NC: puerto de salida de alarma de cierre normal.

