FRANÇAIS
F

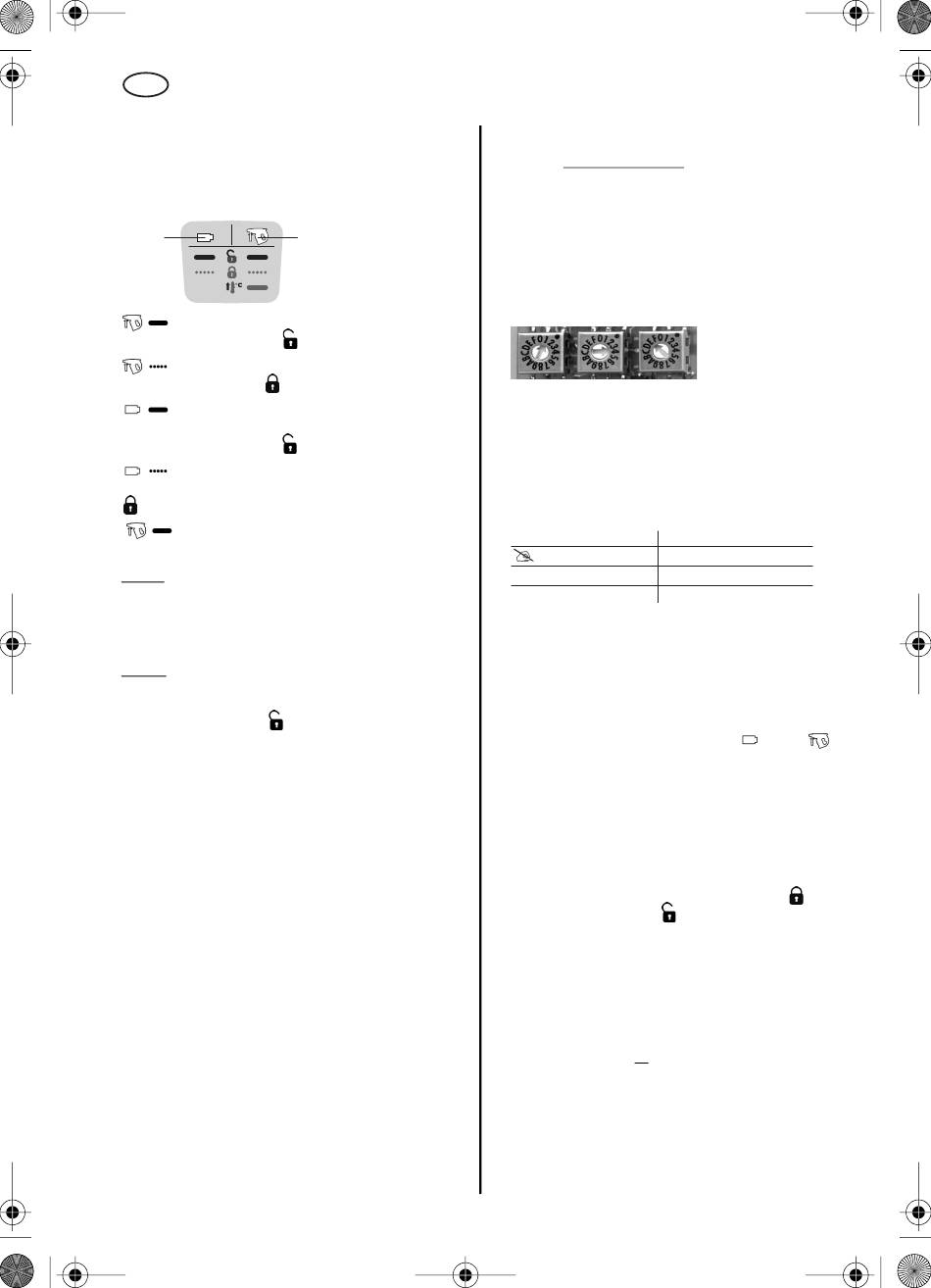

9.2

Explication des signaux des diodes

électroluminescentes (DEL) (6) et (7) sur
l'outil
Appuyer brièvement sur la gâchette (10) afin
d'activer le système électronique de la machine.
6
La DEL (7) est allumée et verte :
L'outil est déverrouillé
La DEL (7) clignote en rouge :
L'outil est verrouillé
La DEL (6) est allumée et verte :
Le bloc batterie actuellement
inséré est déverrouillé
La DEL (6) clignote en rouge :
Le bloc batterie actuellement inséré est verrouillé
.
( La diode lumineuse (7) est rouge :
indicateur de surcharge, voir chapitre 8.7.)
Nota :
Lorsque l'outil a reçu un signal du CODE! Key, la
bonne réception est confirmée grâce au clignote-
ment bref et rapide des diodes électrolumine-
scentes (6) et (7).
Nota :
Pour que l'outil puisse être mis en service, et
la machine et le bloc batterie actuellement
inséré doivent être
9.3 Première mise en place de la pile du
CODE! Key / remplacement de pile
1) Ouvrir le boîtier de la clé "CODE! Key" et retirer
la platine avec précaution.
2) Mettre en place la pile sous l'étrier de maintien
de cette dernière (sous la platine) en veillant à
respecter la polarité : le plus (+) doit être dirigé
vers l'étrier de maintien.
(Pile-bouton plate du type CR 2032, 3 Volt)
9.4 Choisir un nouveau code et le
transférer sur l'outil (ainsi que sur le
bloc batterie qu'il contient)
Lors de leur sortie d'usine, les outils Metabo (ainsi
que leurs blocs batterie) sont déverrouillés et
donc en état de fonctionner. Afin de pouvoir
verrouiller votre outil (ainsi que son bloc batterie),
vous devrez dans un premier temps sélectionner
le code de votre choix sur le CODE! Key puis
transférer ce code sur votre outil (ainsi que son
bloc batterie) en appuyant sur la touche. Désor-
mais, votre outil (et son bloc batterie) ne pourront
plus être verrouillés et déverrouillés que grâce à
un CODE! Key muni de votre code.
24
7
.
.
.
déverrouillés !
Attention !
Voir les repères numérotés sur l'illustration de
la page 3 (volet à déplier).
1) Si nécessaire, ouvrir le CODE! Key : desserrer
les deux vis du boîtier du CODE! Key à l'aide
d'un tournevis. Retirer le couvercle du boîtier.
2) Sélectionner un code de votre choix sur les
3 molettes de codage (19) situées à l'intérieur
du CODE! Key (par exemple : 1 - 4 - E). Nous
recommandons d'utiliser pour cela un tour-
nevis à fente.
3) Important ! Veuillez noter le code introduit sur
cet outil (et sur ce bloc batterie) dans le tableau
ci-dessous puis conservez-le à un endroit sûr.
Le code est absolument nécessaire en cas de
perte du CODE! Key et pour toute modification
du code. Pour lire le CODE! Key, le tenir dans
le bon sens - dans le cas contraire, l'ordre
n'est plus bon.
Date: Code:
4) Mettre en place le couvercle du boîtier
et le fixer à l'aide des vis du boîtier.
5) Le bloc batterie (14) de votre outil doit être
inséré à fond.
6) Activer le système électronique de l'outil :
Appuyer brièvement sur la gâchette (10) - les
diodes électroluminescentes (6)
s'allument alors.
7) Tenir le CODE! Key auprès de l'outil (distance
maximale env. 15 cm) de sorte que l'émetteur
(17) du CODE! Key pointe à la verticale sur le
récepteur (8) de la machine. Veillez au positi-
onnement exact ! Voir l'illustration page 3.
8) Maintenir simultanément l'appui sur les deux
touches CODE! Key "Verrouillage" (15)
"Déverrouillage" (16)
3 secondes. Grâce à cette opération, le
nouveau code est transféré sur l'outil (ainsi que
sur le bloc batterie qu'il contient).
La réussite du transfert est confirmée grâce au
clignotement bref et rapide des diodes électro-
luminescentes (6) et (7).
Désormais, le code que vous avez choisi est
mémorisé sur l'outil et sur le bloc batterie qu'il
contient.
Au cas où votre outil comporterait un 2
batterie, vous devrez également transférer le code
sur ce second bloc :
er
9) Retirer le 1 bloc batterie.
ème
10) Insérer le 2 bloc batterie à fond dans l'outil.
et (7)
et
pendant au moins
ème
bloc
