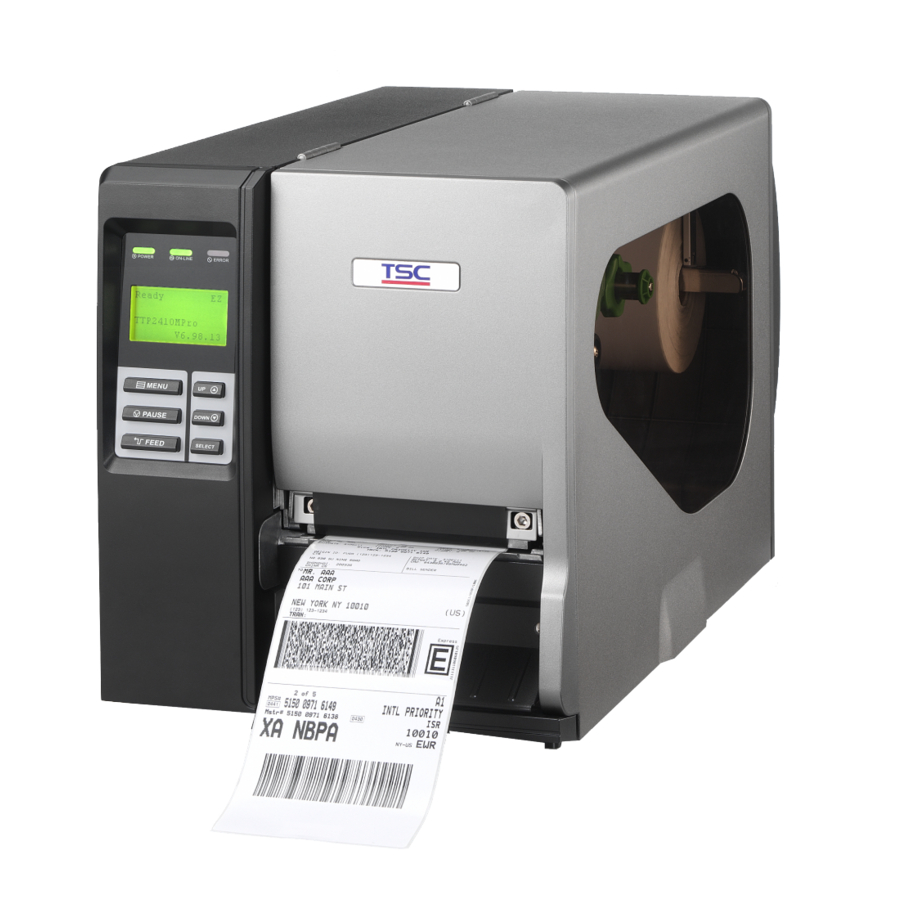

- Página 1 TTP-2410M/346M/644M TTP-246M Plus/344M Plus IMPRESORA DE CÓ DIGOS DE BARRA TÉ RMICA DIRECTA/POR TRANSFERENCIA TÉ RMICA MANUAL DEL USUARIO...
-
Página 2: Tabla De Contenido
Contenido 1. Introducció n ....................1 1.1 Introducció n del producto ............... 1 1.2 Normativa legal ..................1 2. Informació n general de las operaciones ..........3 2.1 Desempaquetado e inspecció n ............... 3 2.2 Informació n general de la impresora ............. 4 2.2.1 Vista frontal .................. - Página 3 3.2.2 Memoria disponible ..............49 3.2.3 Eliminar todos los archivos ............50 3.3 Diagnó stico .................... 51 3.3.1 Configuració n de impresió n ............51 3.3.2 Modo Volcado ................51 3.3.3 Girar el cortador ................53 3.4 Idioma ..................... 53 3.5 Servicio ....................
-
Página 4: Introducció N
1. Introducció n 1.1 Introducció n del producto Muchas gracias por comprar la impresora de códigos de barra TSC. Esta impresora está diseñada con un mecanismo de impresión y un chasis de aluminio fundido a presión, una cubierta metálica con una ventana grande y ní tida de visualización de medios, que aseguran el funcionamiento en aplicaciones y entornos... - Página 5 UL, CUL UL 60950 3° TÜ V-GS: EN60950: 2000 Wichtige Sicherheits-Hinweise 1. Bitte lesen Sie diese Hinweis sorgfältig durch. 2. Heben Sie diese Anleitung fűr den späteren Gebrauch auf. 3. Vor jedem Reinigen ist das Gerät vom Stromentz zu trennen. Verwenden Sie keine Flüssig-oder Aerosolreiniger.
-
Página 6: Informació N General De Las Operaciones
2. Informació n general de las operaciones 2.1 Desempaquetado e inspecció n Esta impresora se ha empaquetado especialmente para soportar cualquier tipo de daño durante el enví o. Inspeccione detenidamente el paquete y la impresora después de recibir la impresora de códigos de barra. Conserve los materiales del paquete si necesita volver a enviar la impresora. -
Página 7: Informació N General De La Impresora
2.2 Informació n general de la impresora 2.2.1 Vista frontal 1. Indicadores LED 2. Pantalla LCD 3. Botones del panel frontal 4. Salida del papel 5. Cubierta frontal inferior 6. Cubierta lateral derecha... -
Página 8: Vista Interior
2.2.2 Vista interior 1. Eje de rebobinado de la cinta 2. Botón de liberación de la cinta 3. Placa de guí a de la cinta 4. Cabezal de impresión 5. Rodillo de la bandeja 6. Palanca de liberación del cabezal de impresión 7. -
Página 9: Vista Trasera
2.2.3 Vista trasera 1. Entrada de papel de pliegue en acordeón 2. Interfaz Centronics Nota: 3. Interfaz USB 1. La ranura de tarjeta SD, la interfaz Ethernet y la interfaz 4. Interfaz RS-232C PS/2 son interfaces estándar de los modelos TTP- 5. -
Página 10: Controles Del Operador
2.3 Controles del operador 2.3.1 Pantalla del panel frontal Indicadores LED Pantalla LCD Botones del panel frontal 2.3.2 Indicadores LED Estado Indicació n Desactivado La alimentación de la impresora está desconectada Activado La alimentación de la impresora está conectada Activado La impresora está... -
Página 11: Teclas Del Panel Frontal
2.3.3 Teclas del panel frontal Teclas Funció n 1. Entrar en el menú 2. Salir del menú o cancelar un ajuste y volver al menú anterior Pausar/Reanudar el proceso de impresión Avanzar una etiqueta Avanzar en la lista del menú Retroceder en la lista del menú... -
Página 12: Instalació N De La Cinta
2.5 Instalació n de la cinta 2.5.1 Carga de la cinta 1. Levante la cubierta lateral derecha. 2. Presione la palanca de liberación del cabezal de impresión para abrir el mecanismo del cabezal de impresión. 3. Instale la cinta en el eje de suministro de cinta. 4. - Página 13 Cinta Sensor de la cinta 5. Coloque la cinta en el eje de rebobinado de cinta. Mantenga la cinta lisa y sin arrugas. 6. Gire la cinta en el sentido de las agujas del reloj de 3 a 5 cí rculos en el eje de rebobinado de la cinta hasta que quede plana y extendida.
- Página 14 Colocació n del recorrido de la cinta Eje de rebobinado de la cinta Presionar Placa de guí a de la Eje de cinta suministro de cinta Sensor de la cinta...
-
Página 15: Retirar La Cinta Usada
2.5.2 Retirar la cinta usada 1. Corte la cinta entre la placa de guí a de la cinta y el eje de rebobinado de la cinta. 2. Presione el botón de liberación de la cinta para liberar la cinta del eje de rebobinado de la cinta. -
Página 16: Instalació N De Soportes
2.6 Instalació n de soportes 2.6.1 Carga del rollo de etiquetas 1. Levante la cubierta lateral derecha. 2. Presione la palanca de liberación del cabezal de impresión para abrir el mecanismo del cabezal de impresión. 3. Mueva el dispositivo de protección del rollo de etiquetas horizontalmente hasta el final del eje para etiquetas y, a continuación, tire hacia abajo del dispositivo de protección del rodillo de etiquetas. - Página 17 5. Tire del extremo principal del rollo de etiquetas a través de la barra de guí a de soportes, el amortiguador y el sensor de soportes y, a continuación, coloque el extremo principal de las etiquetas en el rodillo de la bandeja. Sensor de soportes Barra de guí...
- Página 18 7. Cierre el mecanismo del cabezal de impresión asegurándose de que los cierres estén correctamente situados. 8. Utilizando el panel de la pantalla frontal, ajuste el tipo de sensor de medios y calibre el sensor seleccionado. (Consulte la sección 3.1.2) Nota: Calibre el sensor de marcas negras/espacios al cambiar el soporte.
-
Página 19: Colocació N De Las Etiquetas En Acordeó N
2.6.2 Colocació n de las etiquetas en acordeó n Los soportes en acordeón se alimentan a través de la entrada para etiquetas externa inferior o posterior. 1. Levante la cubierta lateral derecha. 2. Presione la palanca de liberación del cabezal de impresión para abrir el mecanismo del cabezal de impresión. - Página 20 Presionar Barra de Barra de guí a de separació n soportes Amortigu ador Sensor de soportes Ranura de carga de soportes inferior...
