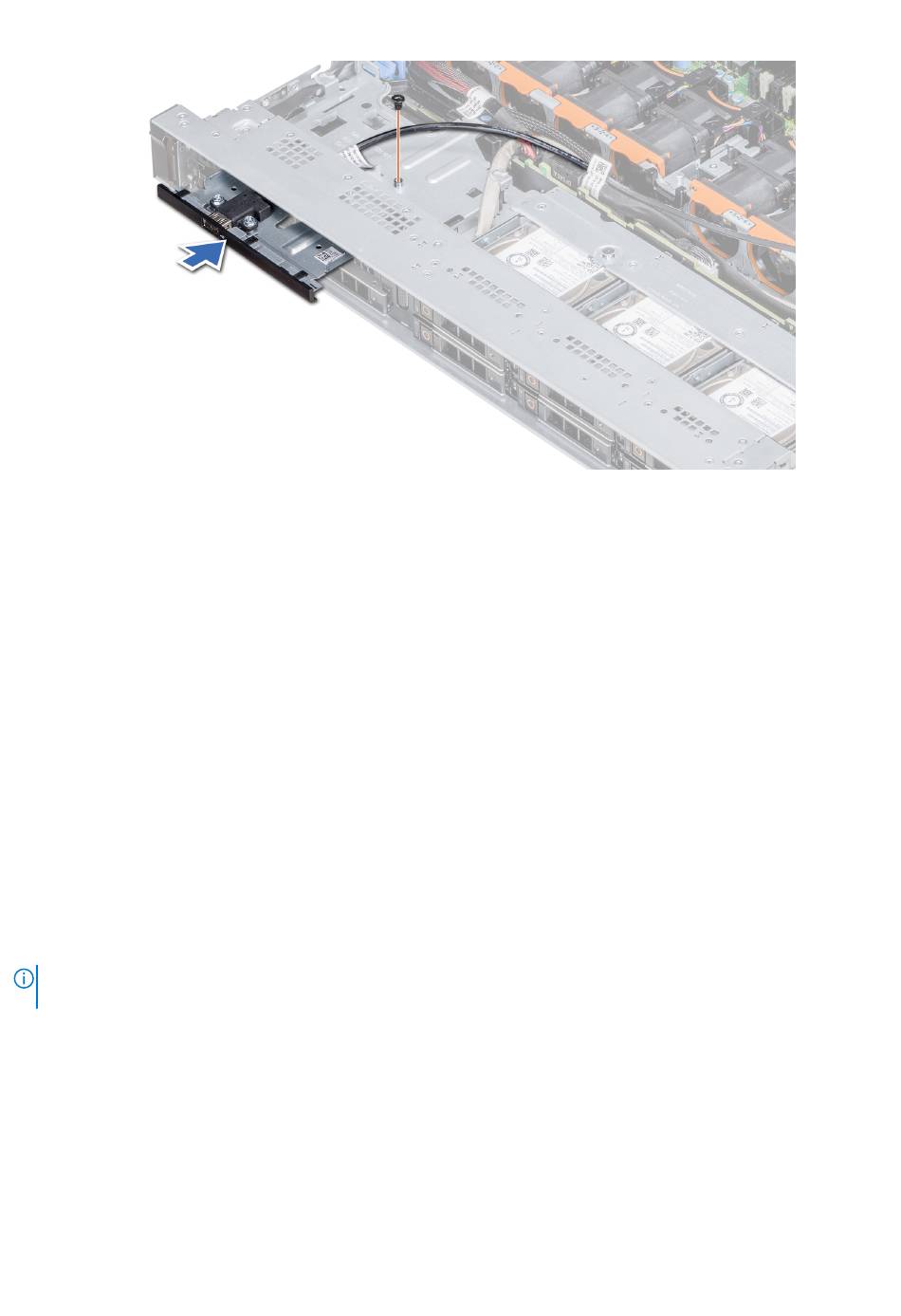

Ilustración 107. Instalación del módulo USB
Siguientes pasos
1.
Instale la cubierta para flujo de aire.
2.
Instale la cubierta del plano posterior.
3. Siga el procedimiento que se indica en
módulo VGA
Extracción del módulo de VGA
Requisitos previos
1. Siga las pautas de seguridad que se enumeran en
2. Siga el procedimiento que se indica en
3.
Extraiga el bisel frontal.
4.
Quite la cubierta del
backplane.
5.
Quite la cubierta para flujo de
6. Desconecte el cable VGA del conector VGA de la tarjeta madre del sistema. Para localizar el conector, consulte la sección
conectores de la tarjeta madre del
NOTA:
Asegúrese de observar el enrutamiento de los cables a medida que los retira de la tarjeta madre. Coloque estos cables
correctamente cuando los reemplace para evitar que queden pinzados o doblados.
Pasos
1. Con un destornillador Phillips n.° 1, retire el tornillo del módulo de VGA.
2. Extraiga el módulo del sistema.
