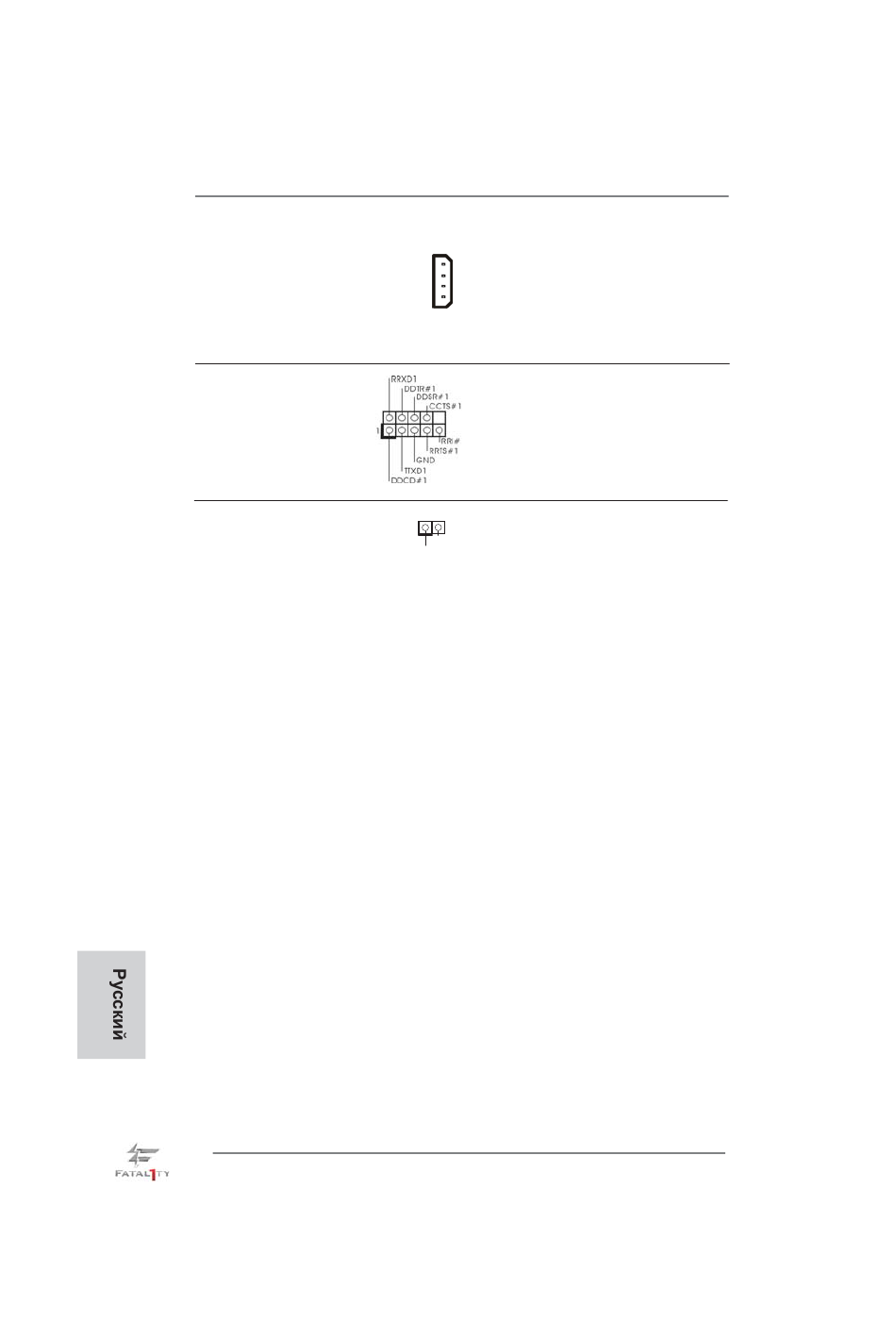

Разъем питания SLI/XFIRE
(4-контактный SLI/XFIRE_POWER1)
(см. стр.4 п. 35)
Колодка COM-порта
(9-контактный COM1)
(см. стр. 4, п. 29)
Колодка HDMI_SPDIF
(2-контактный HDMI_SPDIF1)
(см. стр. 4, п. 27)
136
Fatal1ty Z77 Professional-M Series Motherboard
Данный разъем использовать не
обязательно, но его следует
подключить к разъему питания
жесткого диска, если в системную
SLI/XFIRE_POWER1 плату одновременно установлены
две видеокарты.
Данная колодка COM-порта
позволяет подключить модуль
порта COM.
Колодка HDMI_SPDIF
1
обеспечивает подачу выходного
GND
SPDIFOUT аудиосигнала на VGA-карту HDMI,
что позволяет подключать к
системе цифровые телевизоры,
проекторы или
жидкокристаллические панели
HDMI. Соедините эту колодку с
разъемом HDMI_SPDIF на VGA-
карте HDMI.
