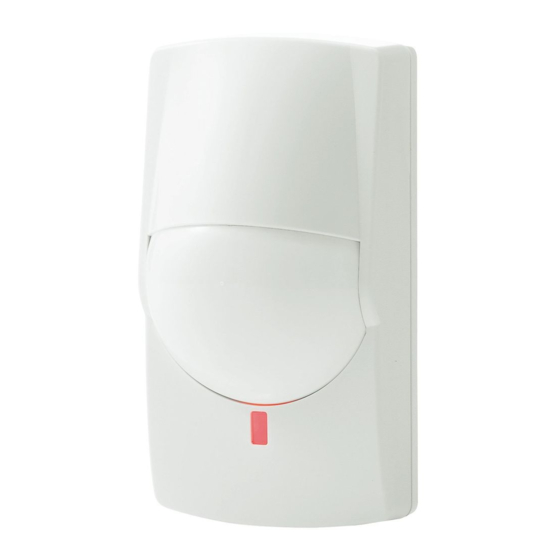

DETECTOR COMBINADO MICROONDAS CON INFRARROJO PASIVO
MX-40QZ(SP), MX-50QZ(SP)
CARACTERISTICAS
. 12m x 12m (40 pies x 40 pies) ángulo ancho
[MX-40QZ(SP)]
. 15m x 15m (50 pies x 50 pies) ángulo ancho
[MX-50QZ(SP)]
. Lógica de zona QUAD
. Lente multi-foco patentada
. Optica hermética mejorada
. Lógica de compensación de temperatura
Evite montar el detector donde
el movimiento de ventiladores o
del aire acondicionado puedan
Evite la luz directa del sol.
ser detectados.
No instale la unidad cerca
de luces fluorescentes.
Cubierta
Unidad P.C.B.
Lentes
Indicador LED
2,44 (62)
Tornillo de fijación
Base
Gancho P.C.B.
Guía de cableado
pulgada (mm)
Use el interruptor de clavija para encender/
apagar el LED.
Use el interruptor de clavija como Selector
del Conteo de Pulso (2 o 4)
Oprima firmemente con un destornillador
para abrir. Agrande el orificio de acuerdo
con el tamaño del cable.
FACIL INSTALACION
. Tapa de cableado fácil
. Guía de cableado
. Terminal de reserva
. Terminal detector
. Amplio espacio para cableado
Evite el vapor o humedad
elevada que puedan
causar condensación.
No enfoque el área de
No lo monte en un lugar
detección hacia equipos que
inestable donde la vibración
se mueven continuamente en
o golpes puedan afectar al
el área de detección
detector.
(cortinas, persianas)
Sensor de microondas
No tocar!
Tapa de montaje
esquinado
Tapa de montaje
(Separación = 83,5 mm)
(Separación = 91,0 mm)
Tapa de cableado
Sensor P.I.R.
No tocar!
Interruptor detector
A A
D
A
E
Terminales
Selecciones el SELECTOR DE
ALCANCE según el tamaño de la
habitación (CORTO o LARGO)
Serie MX-40QZ(SP)
Seleccione el SELECTOR DE
ALCANCE "CORTO" cuando se usa
en 7m2 y habitación más pequeña.
Serie MX-50QZ(SP)
Seleccione el SELECTOR DE
ALCANCE "CORTO" cuando se usa
en 10m2 y habitación más pequeña.
FUNCIONES
. Selector de conteo de pulso (2 o 4)
. LED ON/OFF
. Interruptor detecto
. Selector de alcance de las microondas
(LARGA o CORTA)
OPCIONES
. Ménsula de montaje al techo y pared FA-3
o
o
o
[± 45
horizontal y 0
a -15
vertical]
Evite que cortinas o
mamparas, etc. bloqueen el
No lo instale en exteriores.
área de detección.
No lo enfoque hacia exteriores donde exista
movimiento frecuente.
ANGULO AMPLIO
VISTA DE ARRIBA
5
10
15
20
25
8 m
6
4
2
0
2
4
6
8 m
3
6
VISTA LATERAL
5
10
15
20
25
1,5 m
2,2 m
2,4 m
3,0 m
0
3
6
No.59-1230-0 0502-15
30
35
40
45
50 pies
25 pies
20
15
10
5
0
5
10
15
20
25 pies
9
12
15 m
A EA
Area MX-40QZ(SP)
A EA
Area MX-50QZ(SP)
30
35
40
45
50 pies
5 pies
7,5 pies
8 pies
10 pies
9
12
15 m
