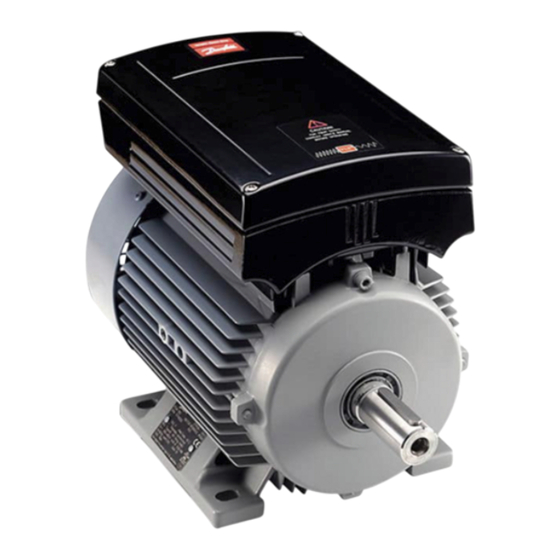

Danfoss VLT FCM 300 Serie Manual Del Usuario
  1. Manuales
  2. Marcas
  3. Danfoss Manuales
  4. Variadores de Velocidad
  5. FCM 300 Serie
  6. Manual del usuario
Danfoss VLT FCM 300 Serie Manual Del Usuario

Danfoss VLT FCM 300 Serie Manual Del Usuario

Ocultar thumbs Ver también para VLT FCM 300 Serie:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Índice
MG.03.H2.05 - VLT es una marca registrada de Danfoss
........................................................................................................ 3
Reglas de seguridad ................................................................................................ 4
Advertencia contra arranque no deseado ................................................................. 4
Introducción ............................................................................................................. 5
Integración del convertidor de frecuencia y el motor ................................................. 6
Diagrama clave para la Serie FCM 300 ..................................................................... 7
Gama de productos ................................................................................................. 8
Pedidos .................................................................................................................... 8
Información de pedido para Bastidores y Bridas ....................................................... 9
orificio de purga ....................................................................................................... 9
Formulario de pedido ............................................................................................. 10
.......................................................................................................... 11
FCM 305-375 para alimentación trifásica, 380-480 V ............................................. 11
General datos técnicos ........................................................................................... 11
Pares de apriete .................................................................................................... 15
Sección máxima de cable ...................................................................................... 15
Tamaños de tornillo ................................................................................................ 15
Descripción del motor ............................................................................................ 16
Manejo del motor FC .............................................................................................. 17
Cojinetes ................................................................................................................ 17
Ejes de salida ......................................................................................................... 17
Dimensiones .......................................................................................................... 18
Instalación del motor FC ......................................................................................... 21
Alineación .............................................................................................................. 21
Par de apriete en pernos ........................................................................................ 22
Mantenimiento ....................................................................................................... 23
Protección térmica de FCM 300 ............................................................................. 23
Panel de control (175NO131) ................................................................................. 25
................................................................................................ 25
Funciones del LCP ................................................................................................. 25
Display ................................................................................................................... 25
Luces indicadoras .................................................................................................. 26
Teclas de control .................................................................................................... 26
Funciones de las teclas de control .......................................................................... 26
Estado de lectura del display ................................................................................. 27
Modo de Display .................................................................................................... 27
Modo de Display: selección del estado de lectura .................................................. 28
Modo de Menú rápido comparado con el modo de Menú ...................................... 29
Configuración rápida con el Menú rápido ............................................................... 29
Selección de parámetros ........................................................................................ 29
Modo de Menú ...................................................................................................... 29
Grupos de parámetros ........................................................................................... 29
Cambio de datos ................................................................................................... 30
Cambio de un valor de texto .................................................................................. 30
Cambio de valores de datos numéricos .................................................................. 30
Estructura de menú ................................................................................................ 31
Kit del conector de servicio (175N2546) ................................................................. 32
Kit del conector (175N2545) ................................................................................... 32
