DATOS TÉCNICOS
8
Extensión del sensor (opcional): cable coaxial con camisa de acero inoxidable flexible
Extensión del sensor (opcional): cable coaxial con camisa de acero inoxidable flexible
Extensión del sensor (opcional): cable coaxial con camisa de acero inoxidable flexible
Extensión del sensor (opcional): cable coaxial con camisa de acero inoxidable flexible

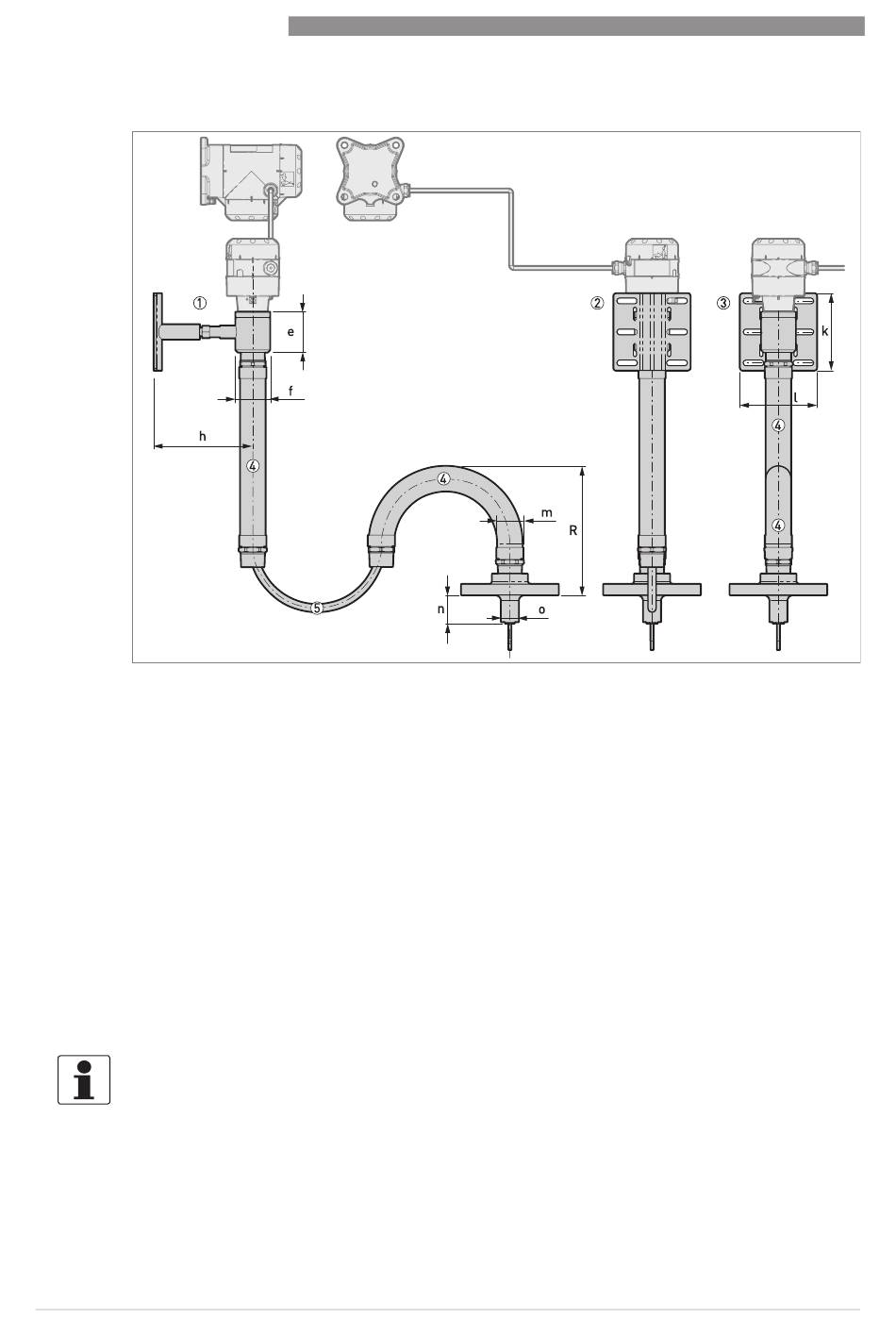

Figura 8-9: Extensión del sensor (opcional): cable coaxial con camisa de acero inoxidable flexible
1 Lateral izquierdo
2 Vista trasera
3 Vista frontal
4 1 o más longitudes de camisa de acero inoxidable flexible con conexión roscada macho 1½ NPT, longitud máx. 100 m /
328 ft (tolerancia: +3% / -1%)
5 Cable coaxial, longitud máx. 100 m / 328 ft (tolerancia: +3% / -1%)
Hay 2 alternativas para la posición de este subconjunto en el equipo:
• Si el equipo tiene un convertidor compacto: la extensión del sensor está conectada al
convertidor de señal
• Si el equipo tiene un convertidor remoto: la extensión del sensor está conectada al
alojamiento de la sonda
Esta opción incluye la conexión a proceso y la sonda. La longitud máxima del cable coaxial entre
el alojamiento de la sonda y la conexión a proceso es de 100 m / 328 ft (tolerancia: +3% / -1%). El
cable coaxial cuenta con una camisa protectora de acero inoxidable flexible (véase la figura).
INFORMACIÓN!
¡
El cable coaxial y una longitud de la camisa de acero inoxidable flexible no se conectan a la
conexión a proceso antes de la entrega del equipo. Para el procedimiento de montaje, vaya a
Cómo preparar la extensión del sensor para la instalación en la página 43
Para las dimensiones del soporte en pared, vaya a
la instalación
126
en la página 43.
