CONEXIONES ELÉCTRICAS
4

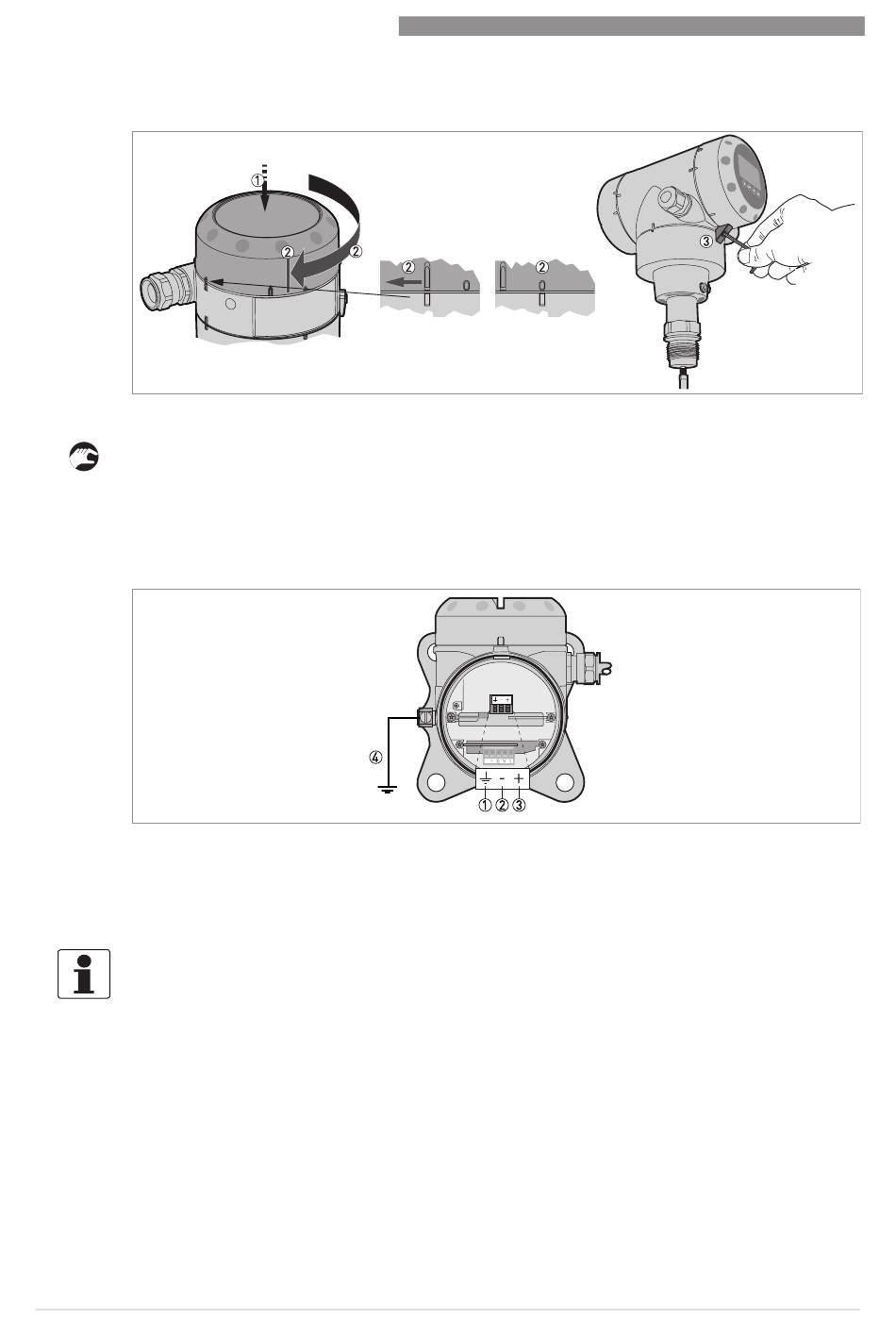

Cierre de la cubierta del compartimento de terminales
Figura 4-4: Cómo cerrar la cubierta del compartimento de terminales
• Coloque la cubierta sobre el alojamiento y presiónela hacia abajo.
• Gire la cubierta en el sentido de las agujas del reloj hasta que encaje del todo.
• Apriete el tornillo de fijación.
4.2.2 Versión remota
Terminales de instalación eléctrica
Figura 4-5: Terminales de instalación eléctrica
1 Terminal de tierra en el alojamiento (si el cable eléctrico está blindado)
2 Salida de corriente -
3 Salida de corriente +
4 Ubicación del terminal de tierra externo (en el soporte de pared)
¡
INFORMACIÓN!
La corriente eléctrica suministrada al terminal de salida alimenta el equipo. El terminal de
salida también se utiliza para la comunicación HART
Para más información sobre la instalación eléctrica, vaya a
50
.
®
www.krohne.com
POWERFLEX 2200 C/F/S/D
Versión compacta
en la página 48.
06/2019 - 4006419302 - MA POWERFLEX 2200 R03 es
