DESCRIPCIÓN DEL EQUIPO
2
POWERFLEX 2200 D – Versión remota con extensión del sensor

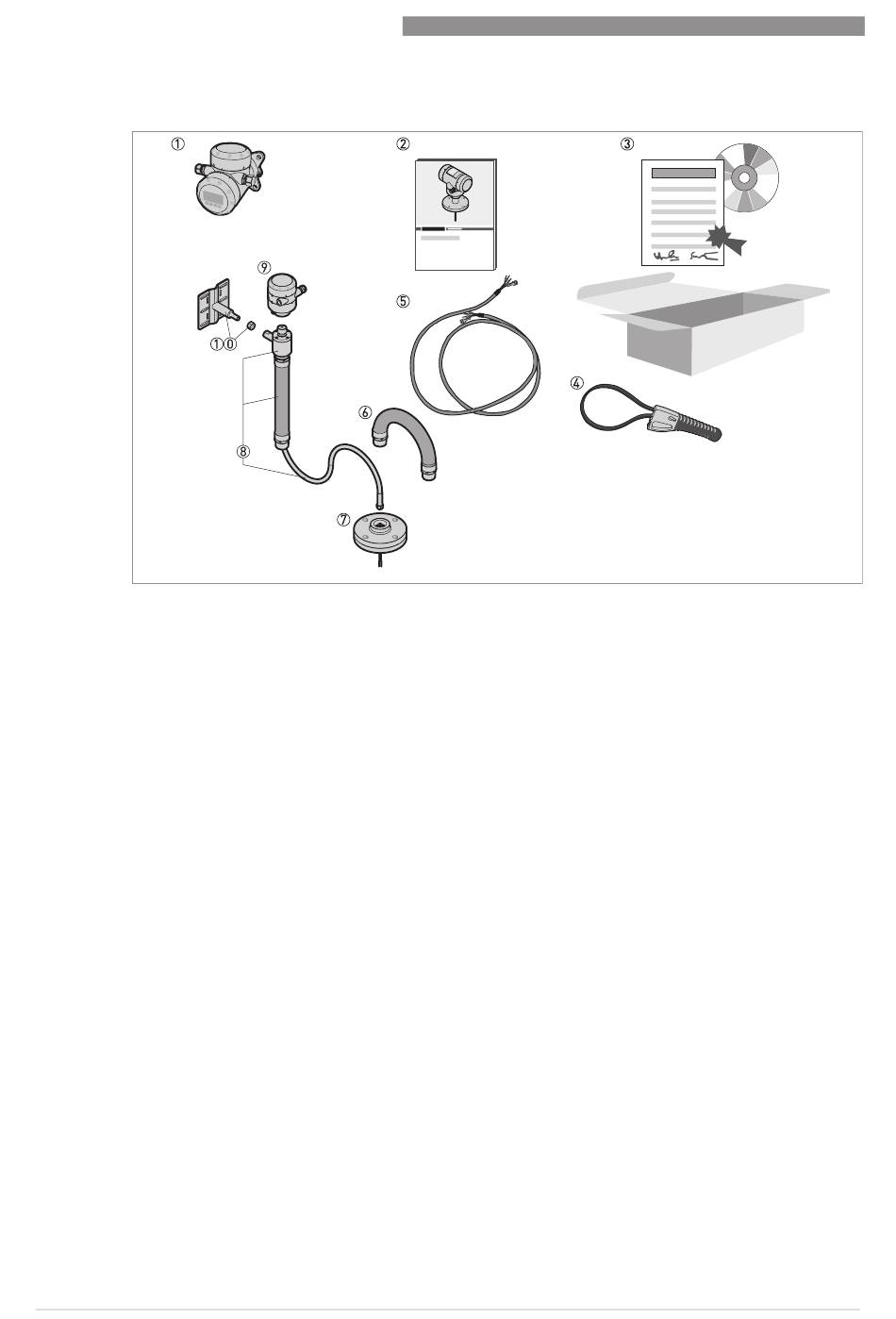

Figura 2-4: Alcance del suministro (POWERFLEX 2200 D – Versión remota con extensión del sensor
1 Convertidor de señal
2 Guía de inicio rápido
3 DVD-ROM. Incluye el manual, la guía de inicio rápido, la hoja de datos técnicos y el software relacionado.
4 Llave de cinta
5 Cable RS-485. Un cable de señal conecta el convertidor de señal al alojamiento de la sonda. Este cable de señal se
suministra bajo pedido. Para más información sobre el cable de señal, vaya a
6 Extensión del sensor: una longitud de camisa de acero inoxidable flexible
7 Conexión a proceso y sonda
8 Extensión del sensor: cable coaxial y soporte con una longitud de camisa de acero inoxidable flexible conectada
9 Alojamiento de la sonda
10 Extensión del sensor: soporte en pared y contratuerca
2.2 Descripción del equipo
El medidor de nivel TDR sirve para medir la distancia, el nivel y el volumen de líquidos.
Los medidores de nivel TDR utilizan una sonda para guiar una señal hasta la superficie del
producto medido. El equipo cuenta con una amplia selección de sondas. Gracias a ello, puede
medir la mayoría de los productos en condiciones difíciles. Para más información , vaya a
técnicos
en la página 109.
El convertidor de señal del equipo está disponible en 6 versiones: compacta (C), compacta con
extensión del sensor (S), compacta con extensión del sensor LOCA (S LOCA), remota (F), remota
con extensión del sensor (D) y remota con extensión del sensor LOCA (D LOCA). También existe
la opción de pedir el convertidor con alojamiento horizontal o con alojamiento vertical para
acceder fácilmente a los terminales del equipo y a la pantalla opcional. Si el equipo está provisto
de extensión del sensor LOCA, puede trabajar y transmitir los datos de medida tras una pérdida
accidental de refrigerante (LOCA).
16
www.krohne.com
POWERFLEX 2200 C/F/S/D
Datos del equipo remoto
06/2019 - 4006419302 - MA POWERFLEX 2200 R03 es
en la página 51.
