17*
18

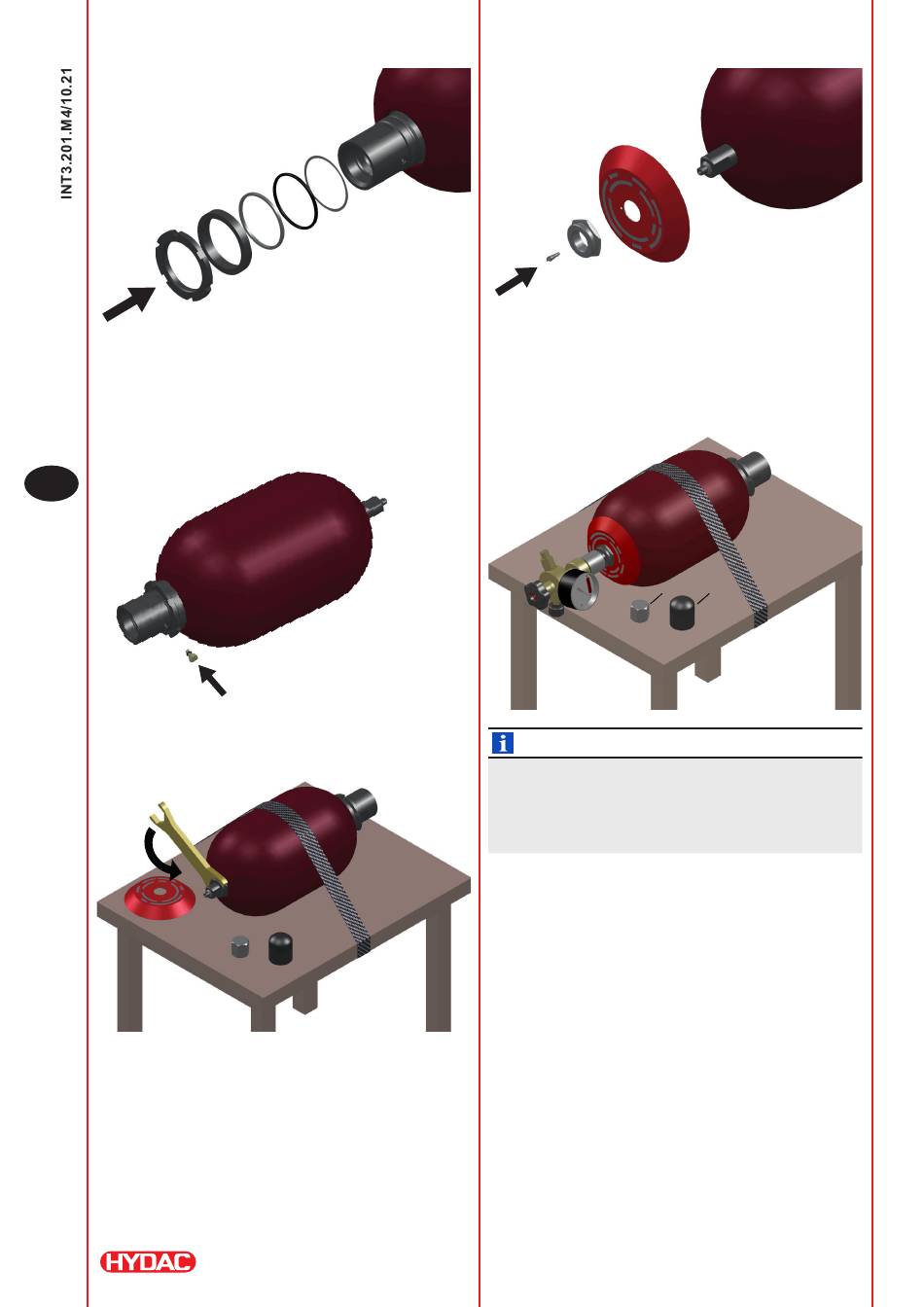

– Tämän jälkeen osat asennetaan paikalleen seuraavassa
järjestyksessä:
eristysrengas (15), O-rengas (16), tukirengas (23*),
välikerengas (17*), uramutteri (18).
– Kiristä uramutteri (18) oikeaan kireyslukemaan
(taulukko "KIRISTYSMOMENTTI").
FI
– Kierrä tyhjennysruuvi (19) paikalleen ja kiristä ruuvi
oikeaan ohjetiukkuuteen
(taulukko "KIRISTYSMOMENTTI").
– Kierrä lukkomutteri (4) irti.
* ei käytössä kaikissa akkutyypeissä
32
15
16
23*
– Aseta tyyppikilpi (8) paikalleen, kierrä lukkomutteri (4)
paikalleen ja kiristä mutteri oikeaan ohjetiukkuuteen
(taulukko "KIRISTYSMOMENTTI").
– Kiristä kaasuventtiilin sisäosa (3) sopivan työkalun avulla
(taulukko "TYÖKALUT") ja kiristä sisäosa oikeaan
ohjetiukkuuteen (taulukko "KIRISTYSMOMENTTI").
HUOMAUTUS
Rakkoakun täyttämisessä on käytettävä HYDACin FPU-
täyttö- ja tarkastuslaitetta.
Katso käsittely, turvaohjeet ja varoitukset käyttöohjeesta
"Täyttö- ja tarkastuslaite FPU", nro 3.501.BA.
Esitäyttöpaine (p ) on tarkastettava huonelämpötilassa.
0
– Säädä HYDACin täyttö- ja tarkastuslaitteella FPU
haluamasi esitäyttöpaine (p
– Kierrä tiivistyskansi (5) paikalleen ja kiristä kansi oikeaan
ohjetiukkuuteen (taulukko "KIRISTYSMOMENTTI").
– Tarkasta lukkomutterin (4) ja uramutterin (18)
kiristysmomentti vielä uudelleen (taulukko
"KIRISTYSMOMENTTI").
– Kierrä suojakansi (6) paikalleen käsin.
– Ilma on poistettava täydellisesti hydraulilinjasta linjan
yhdistämisen jälkeen.
5 6
).
0
