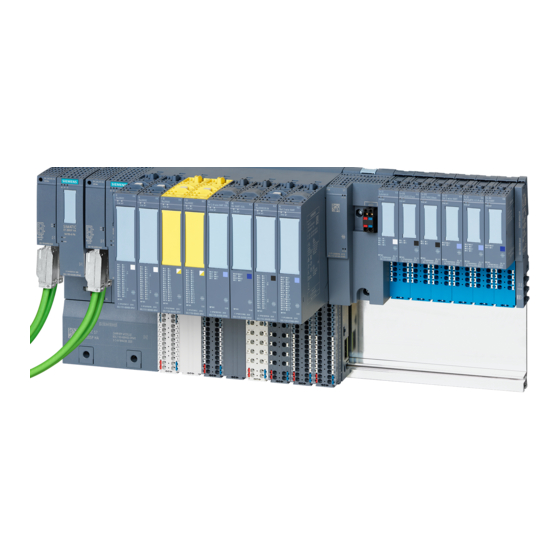

Siemens SIMATIC ET 200SP HA Manual De Producto
Ocultar thumbs
Ver también para SIMATIC ET 200SP HA:
- Manual de producto (264 páginas) ,
- Manual de sistema (204 páginas) ,
- Instrucciones de servicio resumidas (169 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
SIMATIC
ET 200SP HA
IM 155-6 PN HA
Manual de producto
6DL1193-6AR00-0AA0;6DL1193-6AG00-0AA0;
6DL1193-6AG20-0AA0;6DL1193-6AG40-0AA0;
6DL1193-6AF00-0AA0;6DL1155-6AU00-0PM0;
6DL1155-6AU00-0EM0
09/2021
A5E39262217-AE
Información de seguridad
Prólogo
Descripción del producto
Conexión
Parámetros
Comportamiento del
nombre de dispositivo
Indicadores y alarmas
Datos técnicos
Avisos de diagnóstico
1
2
3
4
5
6
7
8
A
Publicidad
Tabla de contenido
Manuales relacionados para Siemens SIMATIC ET 200SP HA
Resumen de contenidos para Siemens SIMATIC ET 200SP HA
- Página 1 Información de seguridad Prólogo Descripción del producto SIMATIC Conexión ET 200SP HA IM 155-6 PN HA Parámetros Comportamiento del nombre de dispositivo Manual de producto Indicadores y alarmas Datos técnicos Avisos de diagnóstico 6DL1193-6AR00-0AA0;6DL1193-6AG00-0AA0; 6DL1193-6AG20-0AA0;6DL1193-6AG40-0AA0; 6DL1193-6AF00-0AA0;6DL1155-6AU00-0PM0; 6DL1155-6AU00-0EM0 09/2021 A5E39262217-AE...
-
Página 2: Personal Cualificado
Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma... -
Página 3: Tabla De Contenido
Índice Información de seguridad........................5 Prólogo..............................7 Descripción del producto ........................9 Módulo de interfaz ......................9 Accesorios ......................... 10 Módulos de periferia de seguridad en la estación de periferia..........11 3.3.1 Tiempos de reacción de los módulos de seguridad.............. 11 3.3.2 Tiempos de conmutación de redundancia de los módulos de seguridad ...... - Página 4 Índice 7.4.2 Ejemplo de indicadores de error ..................33 Indicadores LED de error de configuración ................33 Alarmas ..........................34 Datos técnicos............................35 Datos técnicos ........................35 Avisos de diagnóstico .......................... 45 Avisos de diagnóstico......................45 Eventos de mantenimiento ....................47 Diagnóstico de un Shared Device..................
-
Página 5: Información De Seguridad
Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de hacerlos más seguros. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. El uso de versiones de los productos anteriores o que ya no sean soportadas y la falta de aplicación de las... - Página 6 Información de seguridad IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE...
-
Página 7: Prólogo
Prólogo Ámbito de validez de la documentación El presente manual de producto describe los productos siguientes: Familia del sistema Producto Referencia Sistema de periferia descentralizada SIMA‐ IM 155-6 PN HA 6DL1155-6AU00-0PM0 TIC ET 200SP HA Sistema de periferia descentralizada SIMA‐ IM 155-6 PN HA 6DL1155-6AU00-0EM0 TIC ET 200SP HA... - Página 8 Prólogo IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE...
-
Página 9: Descripción Del Producto
Descripción del producto Módulo de interfaz Definición El IM 155-6 PN HA constituye la interfaz de ET 200SP HA junto a la unidad portadora y al BusAdapter. La interfaz sirve para la comunicación entre la CPU y los módulos de periferia ET 200SP HA conectados a través de PROFINET IO. -
Página 10: Descripción
Descripción del producto 3.2 Accesorios Descripción El módulo de interfaz consta de los siguientes componentes: ① ⑧ Tipo y nombre del módulo Dirección MAC (específica para este módulo en concreto) ② ⑨ LED de estado operativo Versión de función y firmware ③... -
Página 11: Módulos De Periferia De Seguridad En La Estación De Periferia
Descripción del producto 3.3 Módulos de periferia de seguridad en la estación de periferia Descripción Están disponibles los siguientes accesorios: • BusAdapter Tipo Referencia Función BA 2×RJ45 6DL1193-6AR00-0AA0 Adaptador para cable Ethernet con conector RJ45 BA 2×FC 6DL1193-6AF00-0AA0 Adaptador para conexión directa de los cables de bus FastConnect BA 2×LC 6DL1193-6AG00-0AA0... -
Página 12: Tiempos De Conmutación De Redundancia De Los Módulos De Seguridad
Descripción del producto 3.4 Shared Device 3.3.2 Tiempos de conmutación de redundancia de los módulos de seguridad Definición En funcionamiento redundante de los módulos de interfaz del ET 200SP HA debe contarse con un tiempo de conmutación al canal de comunicación activo de 500 ms como máximo. Durante este tiempo, los valores de entrada y salida pueden estar congelados durante una conmutación de redundancia. -
Página 13: Shared Device En El Mismo Proyecto De Step 7
Descripción del producto 3.4 Shared Device 3.4.2 Shared Device en el mismo proyecto de STEP 7 Introducción El siguiente ejemplo describe la configuración más sencilla de un Shared Device: Dos controladores IO se reparten los módulos de periferia de un dispositivo IO. Ambos controladores IO se encuentran en el mismo proyecto. -
Página 14: Asignación De Submódulos
Descripción del producto 3.4 Shared Device Asignación de submódulos Los submódulos deben asignarse por separado para cada estación. Tenga en cuenta que los cambios realizados en una estación tienen repercusiones sobre las otras estaciones. Un submódulo solo puede asignarse a una estación. 1. - Página 15 Descripción del producto 3.4 Shared Device Creación de un Shared Device 1. Abra el proyecto "Shared-Device-1". 2. Abra la estación del controlador IO "CPU1" en configuración hardware en la herramienta de configuración. 3. Configure un dispositivo PROFINET IO ET 200SP HA (IM 155-6 PN HA) con varios módulos de periferia.
- Página 16 Descripción del producto 3.4 Shared Device 1. Abra la estación del controlador IO "CPU1" del proyecto "Shared-Device-1" en configuración hardware en la herramienta de configuración. 2. Abra las propiedades del dispositivo PROFINET IO. 3. Configure el acceso a los distintos submódulos. 4.
-
Página 17: Información Importante Sobre El Uso De Shared Devices
Descripción del producto 3.4 Shared Device 3.4.4 Información importante sobre el uso de Shared Devices Al usar Shared Devices, tenga en cuenta las siguientes condiciones. Dispositivo IO redundante (unidad de periferia descentralizada con módulos de interfaz redundantes) Un dispositivo IO con módulos de interfaz redundantes no se puede configurar como Shared Device. -
Página 18: Tipos De Acceso
Descripción del producto 3.4 Shared Device En la configuración, las direcciones E/S para los submódulos (asignados al controlador) se pueden seguir asignando del modo acostumbrado. 3.4.6 Tipos de acceso Definición Cada submódulo puede estar asignado a un controlador IO como máximo. Los derechos del controlador IO dependerán del tipo de acceso. -
Página 19: Capacidad Funcional De Dispositivos Io
Descripción del producto 3.5 Capacidad funcional de dispositivos IO Descripción El controlador IO no dispone de las funciones siguientes: • No es posible el intercambio de datos con el submódulo • No se reciben alarmas del submódulo. • No se pueden parametrizar submódulos. Capacidad funcional de dispositivos IO 3.5.1 Número máximo de conexiones a controladores IO... -
Página 20: Consulte También
Como máx. 1000 bytes respectivamente 1 controlador IO redundante y Como máx. 360 bytes respectivamente 1 controlador IO adicional Redundancia de sistema Como máx. 1440 bytes respectivamente Consulte también Online Support (https://support.industry.siemens.com/cs/ww/en/view/109760425) IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE... -
Página 21: Conexión
1L+ y 2L+, así como 1M y 2M, están puenteados internamente. Admite 10 A como máximo. Nota Asignación de pines del BusAdapter Encontrará información sobre la asignación de pines del BusAdapter en: https://support.industry.siemens.com/cs/ww/es/view/109773801 (https:// support.industry.siemens.com/cs/ww/es/view/109773801) IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE... -
Página 22: Esquema De Principio
Conexión 4.2 Esquema de principio Esquema de principio Esquema de principio El esquema de principio contiene la representación esquemática de los distintos bloques de función. Descripción El esquema de principio del módulo de interfaz IM 155‑6 PN HA es el siguiente: ①... -
Página 23: Parámetros
Parámetros Definición La parametrización determina las propiedades del dispositivo IO. Descripción ET 200SP HA se configura en una CPU 410 a partir del FW V8.2. IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE... - Página 24 Parámetros IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE...
-
Página 25: Comportamiento Del Nombre De Dispositivo
Comportamiento del nombre de dispositivo El nombre de dispositivo de la unidad de periferia descentralizada se guarda al transferir el nombre de dispositivo a la periferia descentralizada en los lugares siguientes: • En el BusAdapter • En la interfaz de la unidad de periferia descentralizada (p. ej., el módulo de interfaz o la propia unidad de periferia) Nota Sustitución de un BusAdapter (desenchufar y enchufar) - Página 26 Comportamiento del nombre de dispositivo IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE...
-
Página 27: Indicadores Y Alarmas
Indicadores y alarmas Indicadores de estado y error Definición Los indicadores LED sirven para señalizar estados y errores. Los avisos de diagnóstico y los eventos de mantenimiento, así como sus posibles causas o medidas correctivas, se describen en los avisos de diagnóstico y los eventos de mantenimiento. Avisos de diagnóstico (Página 45) IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE... -
Página 28: Led
Indicadores y alarmas 7.2 LED Descripción La figura siguiente ilustra los indicadores LED del IM 155-6 PN HA: SIEMENS ① LED RN (Página 28) (verde) ② LED ER (Página 29) (rojo) ③ LED MT (Página 30) (amarillo) ④ LED ACT (Página 30) (verde) ⑤... -
Página 29: Led Er
Indicadores y alarmas 7.2 LED Descripción La señalización de diagnósticos del LED RN es la siguiente: LED RN Significado Solución Tensión de alimentación muy baja o Compruebe la tensión de alimentación o conéctela en el módulo de nula en el módulo de interfaz. interfaz. -
Página 30: Led Mt
Indicadores y alarmas 7.2 LED 7.2.3 LED MT Definición El LED MT proporciona información de mantenimiento. Descripción La señalización de mantenimiento del LED MT es la siguiente: LED MT Significado No se requiere mantenimiento. apagado Se requiere mantenimiento, es decir, se ha producido al menos un evento de mante‐ nimiento. -
Página 31: Led Pwr
Indicadores y alarmas 7.2 LED Descripción La señalización de estados del LED ACT es la siguiente: LED ACT Significado (solo relevante para dispositivos IO con IM redundantes) A través de este IM no hay ningún intercambio de datos activo con los módulos de periferia. -
Página 32: Información Importante Sobre La Señalización De Errores
Indicadores y alarmas 7.4 Señalización de errores Descripción La señalización de estados de los LED LK es la siguiente: Significado Solución LK1/LK2 No hay enlace Ethernet entre la interfaz PROFINET IO de su dispo‐ Compruebe si el cable de bus al switch/ sitivo PROFINET y un interlocutor (p. -
Página 33: Ejemplo De Indicadores De Error
Indicadores y alarmas 7.5 Indicadores LED de error de configuración Descripción Secuencia de los indicadores de error: Secuencia Descripción Los LED ER y MT parpadean 3 veces a Aviso del tipo de error 0,5 Hz El LED MT parpadea a 1 Hz Indicación del tipo de error (decimal) (ver la tabla siguiente (=1)) Los LED ER y MT parpadean 3 veces a Aviso del código de error... -
Página 34: Alarmas
Indicadores y alarmas 7.6 Alarmas Descripción Existen los siguientes errores de configuración: • Módulo de servidor ausente • Interrupciones o cortocircuito en el bus de fondo Alarmas Definición Una alarma de diagnóstico es una alarma que notifica eventos activados de un estado del dispositivo al operador de la planta que tenga el permiso de manejo adecuado (mantenimiento y servicio). -
Página 35: Datos Técnicos
Datos técnicos Datos técnicos Referencia 6DL1155-6AU00-0PM0 Información general Designación del tipo de producto IM 155-6 PN Versión funcional del HW FS03 Versión de firmware V1.1 Código de fabricante (VendorID) 02AH Código de dispositivo (DeviceID) 030FH Función del producto Sí; I&M0 a I&M3 •... - Página 36 Datos técnicos 8.1 Datos técnicos Referencia 6DL1155-6AU00-0PM0 Espacio de direcciones por módulo 256 byte • Espacio de direcciones por módulo, máx. Espacio de direcciones por estación 1 440 byte; 1 440 bytes R1 y S1 sin CiR, en el resto •...
-
Página 37: Aislamiento
Datos técnicos 8.1 Datos técnicos Referencia 6DL1155-6AU00-0PM0 Sí; LED verde • LED RUN Sí; LED rojo • LED ERROR Sí; LED amarillo • LED MAINT Sí; LED verde • ACT-LED Sí; LED PWR verde • Vigilancia de la tensión de alimentación (LED PWR) Sí;... - Página 38 Datos técnicos 8.1 Datos técnicos Referencia 6DL1155-6AU00-0EM0 Información general Designación del tipo de producto IM 155-6 PN Versión de firmware V1.0 Código de fabricante (VendorID) 02AH Código de dispositivo (DeviceID) 0309H Función del producto Sí; I&M0 a I&M3 • Datos de I&M Ingeniería con V8.0 •...
- Página 39 Datos técnicos 8.1 Datos técnicos Referencia 6DL1155-6AU00-0EM0 Sí; BusAdapter utilizables: BA 2x RJ45, BA 2x FC, BA • BusAdapter (PROFINET) 2x LC, BA LC/RJ45, BA LC/FC Protocolos Sí • PROFINET IO-Device Sí • Comunicación IE abierta Sí; como cliente MRP •...
- Página 40 Datos técnicos 8.1 Datos técnicos Información complementaria relativa al espacio de memoria según el modo de operación La cantidad de cualificadores de datos de usuario de los módulos de periferia depende del tipo (1 byte si solamente se ocupa el espacio de direcciones de entrada o el de salida, o bien 2 bytes, si se ocupan ambos).
- Página 41 Datos técnicos 8.1 Datos técnicos Referencia 6DL1193-6AG00-0AA0 Información general Designación del tipo de producto BA 2xLC Interfaces Nº de interfaces PROFINET 1; 2 puertos (switch) LC fibra óptica de vidrio mul‐ timodo Soporta protocolo para PROFINET IO • Número de puertos LC Longitud del cable 3 km –...
- Página 42 Datos técnicos 8.1 Datos técnicos Referencia 6DL1193-6AF00-0AA0 Información general Designación del tipo de producto BA 2xFC Interfaces Nº de interfaces PROFINET 1; 2 puertos (switch) FC Soporta protocolo para PROFINET IO • Número de conexiones FC (FastConnect) Longitud del cable 100 m –...
- Página 43 Datos técnicos 8.1 Datos técnicos Referencia 6DL1193-6AG20-0AA0 Información general Designación del tipo de producto BA LC/RJ45 Interfaces Nº de interfaces PROFINET 1; 2 puertos (switch) LC/RJ45 Soporta protocolo para PROFINET IO • Número de puertos RJ45 1; Longitud de onda de 1 270 a 1 380 nm, según •...
- Página 44 Datos técnicos 8.1 Datos técnicos Referencia 6DL1193-6AG40-0AA0 Información general Designación del tipo de producto BA LC/FC Interfaces Nº de interfaces PROFINET 1; 2 puertos (switch) LC/FC Soporta protocolo para PROFINET IO • Número de conexiones FC (FastConnect) 1; Longitud de onda de 1 270 a 1 380 nm, según •...
-
Página 45: Avisos De Diagnóstico
Avisos de diagnóstico Avisos de diagnóstico Avisos de diagnóstico Con cada evento de diagnóstico se emite un aviso de diagnóstico y el LED ER parpadea en el módulo. Los avisos de diagnóstico se pueden leer, p. ej., en el búfer de diagnóstico de la CPU. Son posibles varios avisos de diagnóstico simultáneos. -
Página 46: A.1 Avisos De Diagnóstico
Avisos de diagnóstico A.1 Avisos de diagnóstico Aviso de diagnóstico Channel Exten‐ Asignación Significado Solución Error Type Channel (CET) Error Type (ECET) Error de configura‐ 0x0602 0x069E Configura‐ Durante el funcionamiento Asegúrese de que el módulo ción: ción de una estación ET 200SP HA de servidor está... -
Página 47: Tabla A
Avisos de diagnóstico A.3 Diagnóstico de un Shared Device Eventos de mantenimiento Eventos de mantenimiento Cada vez que se detecta necesidad de mantenimiento, se genera un evento de mantenimiento. El LED MT se ilumina en el módulo. Los avisos de mantenimiento no influyen directamente en el funcionamiento del módulo. Tabla A-2 Avisos de mantenimiento, significado y soluciones posibles Aviso de manteni‐... - Página 48 Avisos de diagnóstico A.3 Diagnóstico de un Shared Device IM 155-6 PN HA Manual de producto, 09/2021, A5E39262217-AE...
