6 Montaje
6.2 Transductores
6.2.2.3
Fijación de los transductores con dispositivos de fijación y cadenas
• Encaje los transductores en los dispositivos de fijación. Gire el tornillo en la parte supe-
rior del dispositivo de fijación por 90 ° de modo que su extremo enganche y quede fir-
memente en la ranura del transductor insertado.
• Introduzca la regla en la ranura lateral del dispositivo de fijación.
• Ajuste la distancia entre transductores usando el valor visualizado, véase el párrafo
9.3.
• Fije los transductores con los tornillos de plástico en el lado del cable del transductor
del dispositivo de fijación.
• Posicione el módulo dispositivo de fijación/regla sobre el tubo en el punto de medición.
• Introduzca la última bola de la cadena en la ranura del lado superior del dispositivo de
fijación.
• Coloque la cadena alrededor del tubo.
• Fije la cadena firmemente e introdúzcala en la otra ranura del dispositivo de fijación.

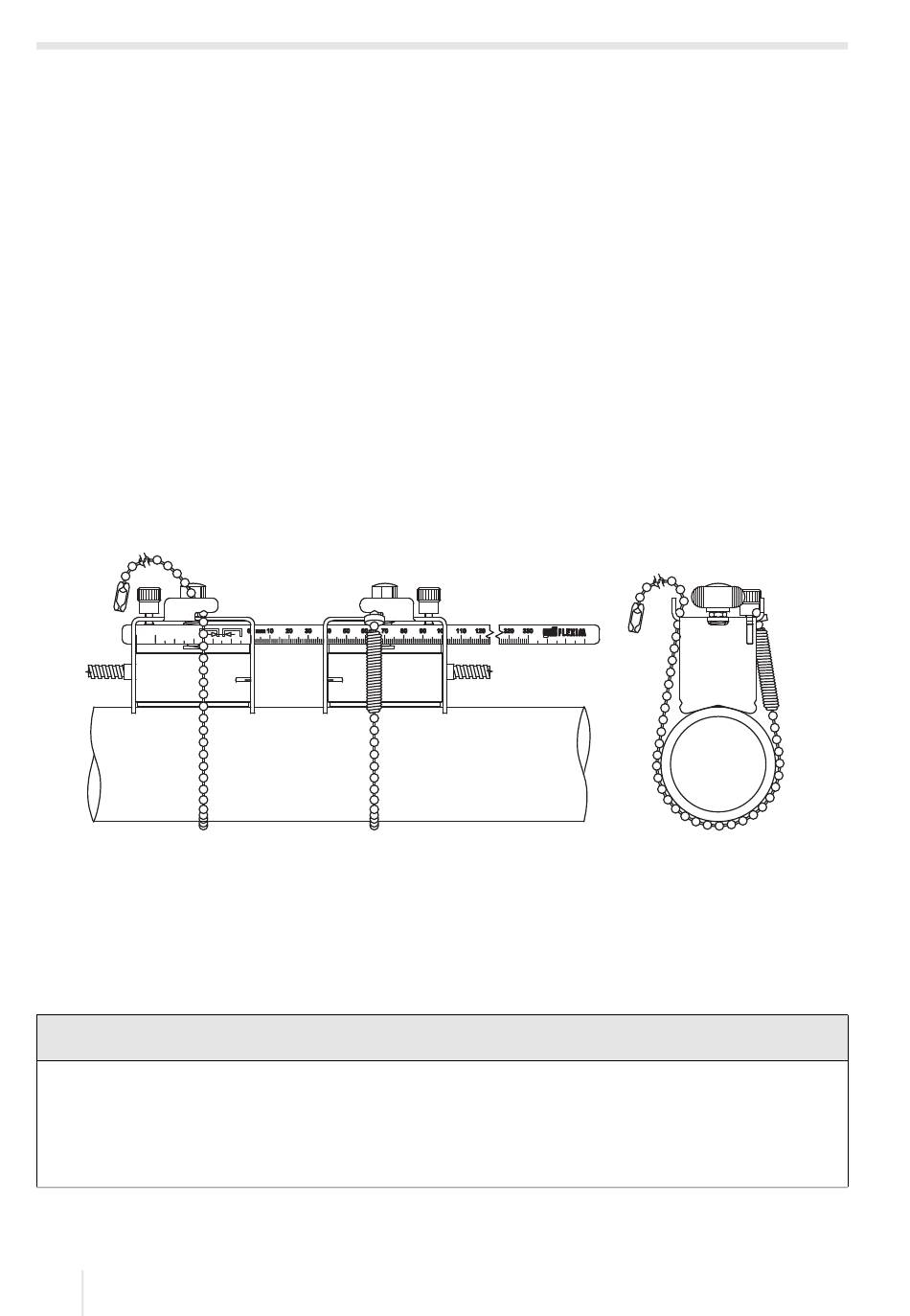

Fig. 6.9:
Fijación de los transductores con dispositivos de fijación y cadenas
Prolongación de la cadena de bolas
Para prolongar la cadena, introduzca la última bola de la prolongación en el cierre de su-
jeción de la cadena. Los cierres de sujeción de repuesto entregados junto con la cadena
pueden ser utilizados para la reparación de una cadena rota.
¡Aviso!
Al usar soportes de fijación, es recomendado configurar en modo de reflexión. La
regla puede ser usada como apoyo.
Si el montaje en configuración en modo diagonal (sin regla) es requerido, contacte
el soporte de FLEXIM.
