InStallatIon

Montage

lieferumfang
typ
Vorisoliertes Wellrohr
mit Fühlerleitung
Verschraubungs-Set
Doppelnippel G1 - G 3/4 mit O-Ring
Doppelnippel G1 - G 1 mit O-Ring
Befestigungsschellen mit Be-
festigungsmaterial

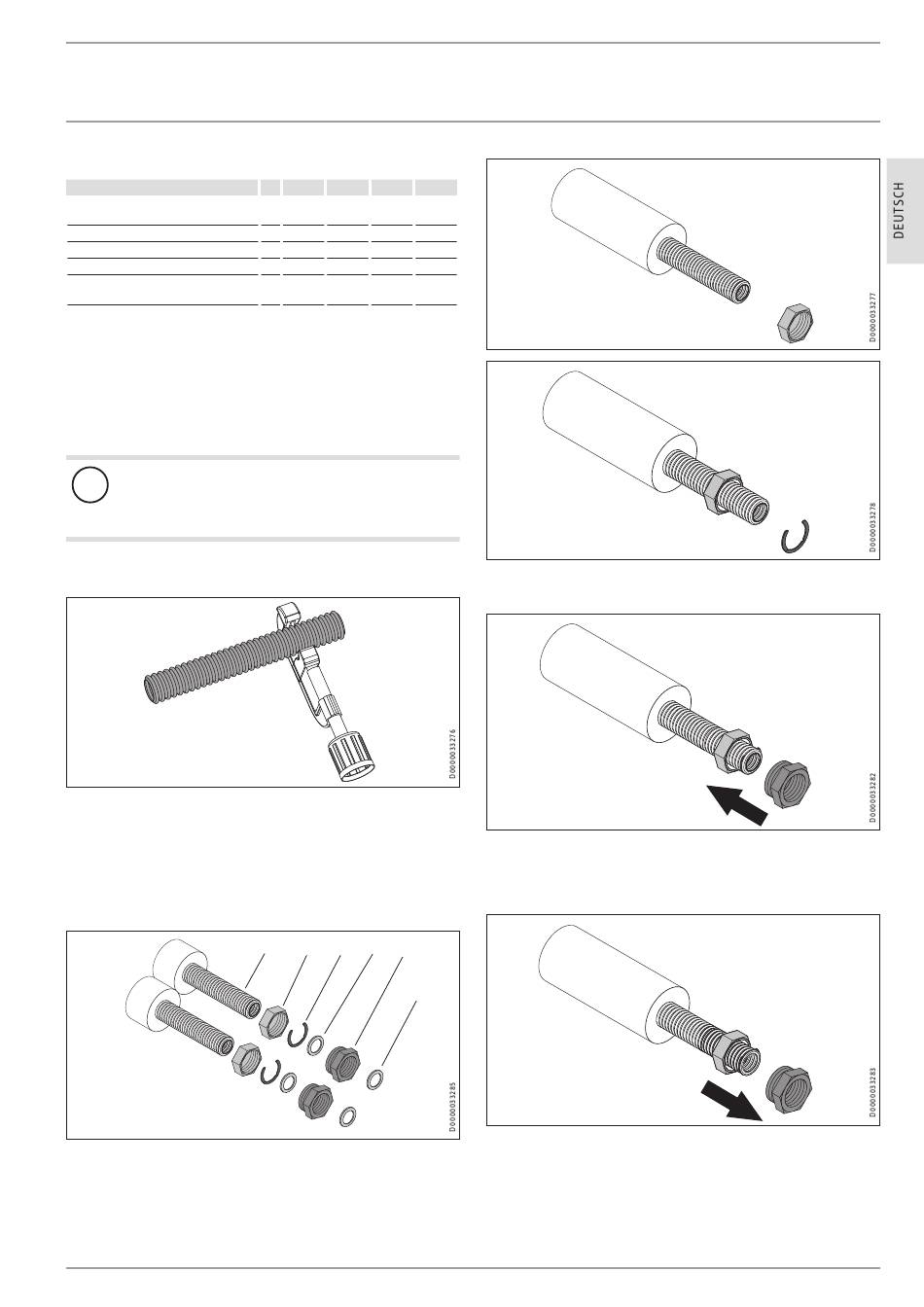

4. montage
4.1 Kürzen
Entfernen Sie einige Zentimeter des Geflechts und der Isolierung.
Fixieren Sie nach dem Kürzen das Geflecht wieder mit Klebeband.
Sachschaden
!
Verwenden Sie zum Durchtrennen des Metallrohres
einen Rohrschneider mit Gummirollen, um die Wellen
des Rohres nicht zu verformen.
Kürzen Sie das Solar-Flexrohr auf die benötigte Länge, indem Sie
das Solar-Flexrohr in einem Wellental durchtrennen.
4.2

rohrenden vorbereiten

f Entgraten Sie die Rohrenden. f
f Stellen Sie sicher, dass die Rohrenden nicht verunreinigt oder f
verformt sind.
Verschraubungs-set
1 Wellrohr
2 Überwurfmutter
3 Nutring
4 Flachdichtung
5 Reduzierstück
6 Flachdichtung
www.stiebel-eltron.com
SFR 10 SFR 15 SFR 20 SFR 25
m 10 15 20 25
4 4 4 4
1 1 1 1
1 1 1 1
8 12 16 20
1 2 3 4 5
6
f Setzen Sie den Nutring in das erste Wellental ein. f
f Biegen Sie den Nutring vorsichtig um das Wellrohr. f
f Stauchen Sie das Rohrende, indem Sie die Überwurfmutter f
und das Reduzierstück zusammenschrauben. Dabei wird der
Rand des Solar-Flexrohres umgebogen und es entsteht eine
Dichtfläche.
f Stellen Sie sicher, dass an der Stirnseite des Wellrohres eine f
ebene, gratfreie Dichtfläche entstanden ist.
SFR | 3
