MEDIDOR DE AISLAMIENTO
MEG-1000
(Cód. M15051)
MANUAL DE INSTRUCCIONES
(M98122001-20-19A)
CIRCUTOR S.A.
(c)

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Circutor MEG-1000

  • Página 1 MEDIDOR DE AISLAMIENTO MEG-1000 (Cód. M15051) MANUAL DE INSTRUCCIONES (M98122001-20-19A) CIRCUTOR S.A.
  • Página 2: Comprobaciones A La Recepción

    (c) Compruebe que está equipado con un manual de instrucciones. 1.2.- Instrucciones de conexión Para la utilización segura del MEG-1000 es fundamental que las personas que lo instalen ó manipulen sigan las medidas de seguridad habituales, así como las distintas advertencias indicadas en dicho manual de instrucciones.
  • Página 3: Características Generales

    MEG-1000 2.- CARACTERÍSTICAS GENERALES El MEG-1000 es un equipo electrónico que mide la resistencia entre el tierra y una fase en una red de neutro aislado o impedante (red IT). El valor de la resistencia se indica en un galvanómetro de doble escala, que el equipo selecciona automáticamente.
  • Página 4: Instalación Y Puesta En Marcha

    MEG-1000 El equipo dispone de dos relés de salida: uno por resistencia alta (NORMAL) y otro por resistencia baja (ALARM). En cada relé se puede ajustar el punto de disparo y la temporización. El ajuste se realiza mediante tres pulsadores situados en la parte ↑...
  • Página 5: Instalación Del Equipo

    MEG-1000 3.1.- INSTALACIÓN DEL EQUIPO Antes de la puesta en tensión del equipo, deben comprobarse los siguientes puntos: a.- Tensión de alimentación auxiliar: 230 Vc.a. ± 20 % - Regleta conexión: Bornes A1-A2. - Consumo del equipo: 2.8 VA. b.- Tipo de red de medida: red de neutro aislado o impedante (IT) de C.A. con tensión entre fase y tierra ≤...
  • Página 6: Conexionado Meg-1000

    El circuito de alimentación y de medida de tensión se conectará con cable de sección mínima 1 mm 3.2.- CONEXIONADO MEG-1000 3.2.1.- Descripción de bornes Denominación Concepto Alimentación auxiliar del equipo (230 Vc.a.
  • Página 7 MEG-1000 3.2.2- Esquema de conexión Pág. nº 6...
  • Página 8: Funcionamiento

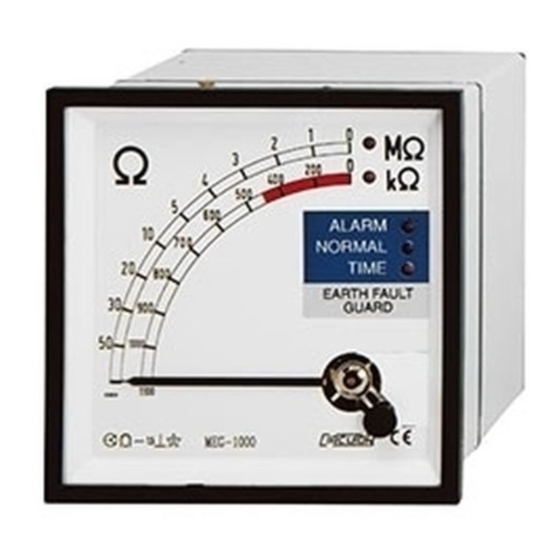

    MEG-1000 4.- FUNCIONAMIENTO Para que el usuario tenga información de todos los parámetros que afectan al equipo, el equipo dispone de: • Indicador galvanométrico de la resistencia de aislamiento con doble escala (1). • 5 leds frontales: Los leds MΩ (2) y kΩ (3) nos indican la escala de medida.
  • Página 9 MEG-1000 El sistema de funcionamiento del equipo es el siguiente: 1. El equipo aplica una tensión de unos 24 Vc.c. entre la fase (borne R) y el tierra (borne E) y mide la corriente que circula. 2. Los datos de tensión y corriente le permiten conocer el valor de la...
  • Página 10 MEG-1000 • Relé ALARM Mientras la resistencia de aislamiento es inferior al punto de disparo ajustado el relé ALARM permanece desactivado. Cuando la resistencia de aislamiento sobrepasa el valor ajustado durante un tiempo superior al retardo ajustado, el relé se activa.
  • Página 11 MEG-1000 4.2.- AJUSTES El equipo dispone de tres teclas en su parte posterior para poder ajustar los puntos disparo relés ALARM NORMAL correspondientes temporizaciones: • Tecla MODE La tecla MODE nos da acceso al modo de ajuste y nos permite pasar de un ajuste a otro.
  • Página 12 MEG-1000 correcto del equipo, el valor de disparo en el relé NORMAL debe ser superior al valor de disparo del relé ALARM. Pág. nº 11...
  • Página 13 MEG-1000 Durante el ajuste de los tiempos de retardo, la indicación de la aguja nos indica el valor que estamos ajustando: Temporización del relé ALARM. Cada 100 kΩ nos indican 1 segundo de temporización. La escala activa es la de kΩ. El margen de ajuste es de 0.1 a 3 s.
  • Página 14: Modo De Trabajo

    MEG-1000 MODO DE TRABAJO Pulsar MODE AJUSTE DEL PUNTO DE DISPARO DEL RELÉ “ALARM” ↑ ↓ El led ALARM parpadea. Ajustar el valor mediante Pulsar MODE AJUSTE DE LA TEMPORIZACIÓN DEL RELÉ “ALARM” ↑ ↓ Los leds ALARM y TIME parpadean. Ajustar el valor mediante Pulsar MODE AJUSTE DEL PUNTO DE DISPARO DEL RELÉ...
  • Página 15: Características Técnicas

    MEG-1000 • Ajuste rápido con valores por defecto Además del ajuste indicado anteriormente, el equipo dispone de un “ajuste rápido” en el cuál se cargan los siguientes valores por defecto: Punto disparo del relé ALARM ..440 kΩ Temporización del relé ALARM ..0.5 s Punto disparo del relé...
  • Página 16 MEG-1000 Relés de salida Relés: ALARM (15-16-18) y NORMAL (25-26-28). Tipo: mecánicos, 3 bornes, libres de potencial. Uso: AC11 250 V/8 A Aislamiento entre contactos: 1000 Vc.a. entre bobina y contactos: 4000 Vc.a. Ajuste de la temporización de los relés Relé...
  • Página 17: Consignas De Seguridad

    MEG-1000 Dimensiones: Taladro panel: 92 mm +0.8 x 92 mm +0.8 7.- CONSIGNAS DE SEGURIDAD Se deben de tener en cuenta las normas de instalación que se describen en los apartados anteriores de INSTALACION Y PUESTA EN MARCHA y CARACTERISTICAS TECNICAS del equipo.
  • Página 18: Mantenimiento

    MEG-1000 8.- MANTENIMIENTO El MEG-1000 no precisa un mantenimiento especial. Es preciso evitar en la medida de lo posible todo ajuste, mantenimiento o reparación con el equipo abierto, y si es ineludible deberá efectuarlo personal cualificado bien informado de la operación a seguir.
