14 | Português
Disco abrasivo/de corte
Observe as dimensões dos acessórios abrasi-
vos. O diâmetro do furo deve ser do tamanho
certo para o flange de admissão. Não utilizar
adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá
assegurar-se de que a seta do sentido de rota-
ção sobre o disco de corte diamantado coincida
com o sentido de rotação da ferramenta elétri-
ca (veja seta do sentido de rotação sobre o ca-
beçote de engrenagens).
A sequência de montagem está apresentada na
página de esquemas.
Para fixar o disco abrasivo/disco de corte deve-
rá atarraxar a porca de aperto 11 e apertá-la
com a chave de dois furos, veja seção " Porca de
aperto rápido".
Após montar o acessório abrasivo deverá
controlar, antes de ligar a ferramenta elé-
trica, se o acessório abrasivo está monta-
da corretamente e se pode ser movimenta-
da livremente. Assegure-se de que a
o acessório abrasivo não entre em contato
com outras peças.

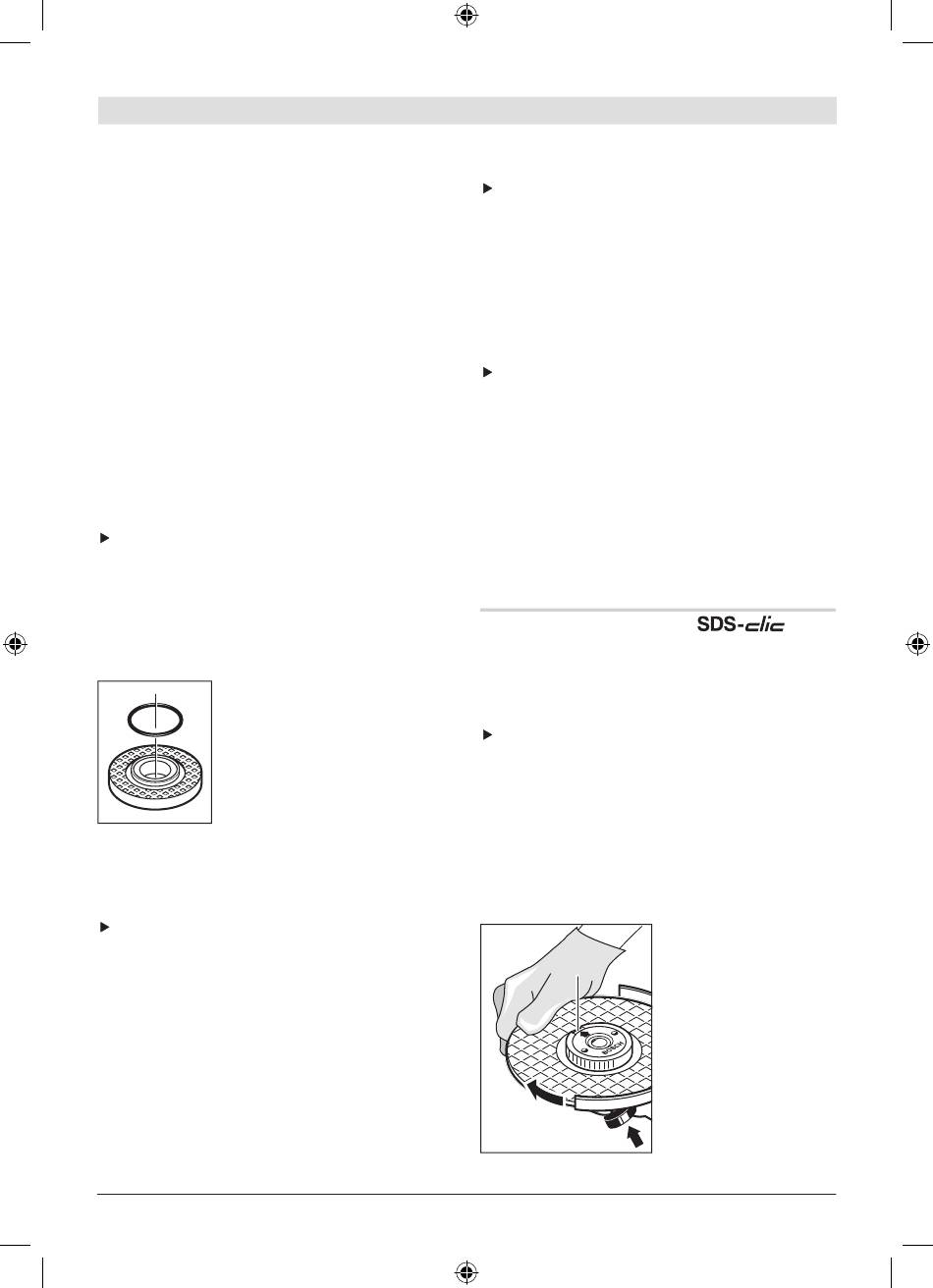

Flange de admissão para o
eixo M 14:
flange de admissão 9 encon-
tra-se uma peça de plástico
(o-ring) em volta do colar de
centragem. Se o o-ring estiver
faltando ou estiver danifica-
do, será imprescindível substi-
tuí-lo (número de produto 1 600 210 039), an-
tes de montar o flange de admissão 9.
Disco abrasivo em forma de leque
Para trabalhar com o disco abrasivo em for-
ma de leques deverá sempre usar a prote-
ção para as mãos 15.
Bosch Power Tools
1 609 92A 3FY | 08.2016
Prato abrasivo de borracha
Para trabalhar com o prato abrasivo de bor-
racha 16 deverá sempre montar a proteção
para as mãos 15.
A sequência de montagem está apresentada na
página de esquemas.
Atarraxar a porca redonda 18 e apertá-la com a
chave de dois furos.
Escova tipo tacho/escova plana
Para trabalhar com o disco abrasivo em for-
ma de tacho ou com a escova plana deverá
sempre usar a proteção para as mãos 15.
A sequência de montagem está apresentada na
página de esquemas.
Deverá ser possível atarraxar a escova tipo ta-
cho/escova plana no eixo, até que fiquem firme-
mente encostadas no flange do eixo de retifi-
cação no fim da rosca do eixo de retificação.
Apertar a escova tipo tacho/escova plana com a
chave de forqueta.
Porca de aperto rápido
Para substituir facilmente os acessórios abra-
sivos sem ter que utilizar outras ferramentas,
poderá utilizar, em vez da porca de aperto 11, a
No
porca de aperto rápido 12.
A porca de aperto rápido 12 só deve ser uti-
lizada para discos abrasivos ou para discos
de corte.
Só utilizar uma porca de aperto 12 que esteja
em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de
aperto rápido com a legenda 12 não mostre pa-
ra o disco abrasivo; a seta deve mostrar para a
marca de índice 22.
22
Português | 13
Pressionar o botão de
bloqueio do eixo 1 pa-
ra imobilizar o eixo.
Girar o disco abrasivo
fortemente no sentido
dos ponteiros do reló-
gio para apertar a por-
ca de aperto rápido.
1 609 929 L32 | (29.7.08)
