2.4 Versión Basic: Dimensiones y pesos
Versión Basic: conexiones a proceso lateral / lateral

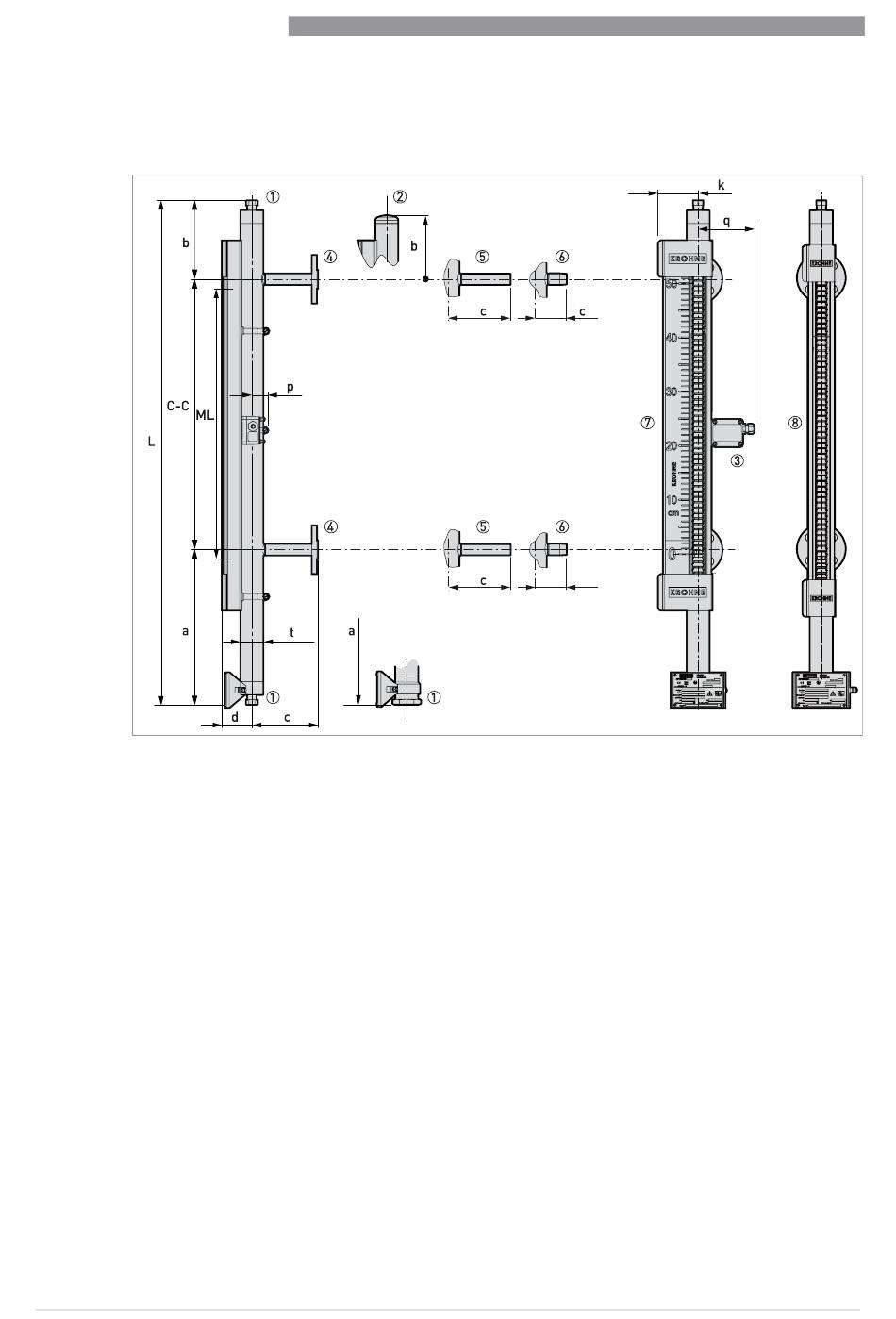

Figura 2-1: Conexiones a proceso Lateral / Lateral
1 Venteo opcional con conexión 3/8 NPT (con tapón). Drenaje opcional de 3/8 NPT – o un tapón de 1¼ NPT para la
extracción del flotador de la parte inferior del equipo
2 Tapa soldada
3 Interruptor opcional
4 Conexión bridada
5 Conexión de clavo largo opcional (½¨ o ¾¨)
6 Conexión roscada macho opcional (½... ¾NPT o G½...¾)
7 Indicador de nivel con escala opcional
8 Indicador de nivel sin escala opcional
Nota: Nota:
Nota: Nota:
• C-C = Longitud de centro a centro (conexiones de proceso)
• ML = Longitud de medida
• L = Longitud total
• a = Distancia desde el eje de la conexión inferior a la parte inferior del equipo,
b = distancia desde el eje de la conexión superior a la parte superior del equipo
