Originalbetriebsanleitung
Akku-Kettensäge
GB
Original operating instructions
Cordless Chainsaw
F
Instructions d'origine
Tronçonneuse sans fi l
I
Istruzioni per l'uso originali
Motosega a batteria
DK/
Original betjeningsvejledning
N
Akku-kædesav
S
Original-bruksanvisning
Batteridriven kedjesåg
CZ
Originální návod k obsluze
Akumulátorová řetězová pila
SK
Originálny návod na obsluhu
Akumulátorová reťazová píla
NL
Originele handleiding
Accu-kettingzaag
E
Manual de instrucciones original
Motosierra de batería
FIN
Alkuperäiskäyttöohje
Akkukäyttöinen ketjusaha
SLO
Originalna navodila za uporabo
Akumulatorska verižna žaga
H
Eredeti használati utasítás
Akkus-láncfűrész
13
Art.-Nr.: 46.000.10
Anl_Fortexxa_18_30_SPK13.indb 1

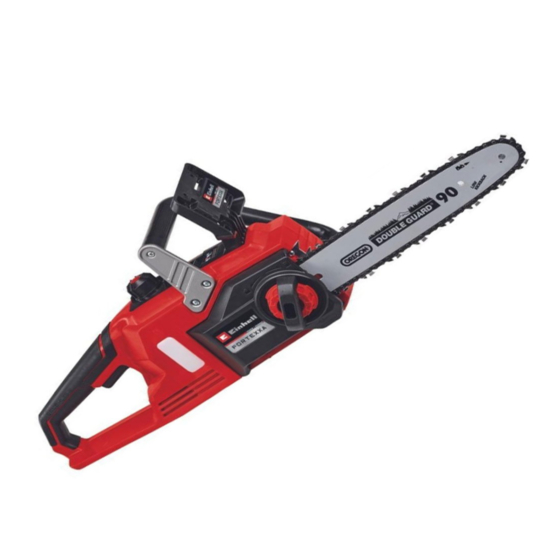

FORTEXXA 18/30
RO
Instrucţiuni de utilizare originale
Ferăstrău cu lanţ cu acumulator
GR
Πρωτότυπες Οδηγίες χρήσης
Αλυσοπρίονο μπαταρίας
P
Manual de instruções original
Serra sem fi o
HR/
Originalne upute za uporabu
BIH
Akumulatorska lančana pila
RS
Originalna uputstva za upotrebu
Akumulatorska lančana testera
PL
Instrukcją oryginalną
Akumulatorowa piła łańcuchowa
TR
Orijinal Kullanma Talimatı
Akülü zincirli testere
RUS
Оригинальное руководство по
эксплуатации
Аккумуляторная цепочная пила
EE
Originaalkasutusjuhend
Akukettsaag
LV
Oriģinālā lietošanas instrukcija
Akumulatora ķēdes zāģis
LT
Originali naudojimo instrukcija
Akumuliatorinis grandininis pjūkla
BG
Оригинално упътване за
употреба
Акумулаторен верижен трион
I.-Nr.: 21010
19.07.2021 13:56:51

Publicidad

Tabla de contenido
loading

Resumen de contenidos para EINHELL FORTEXXA 18/30

  • Página 1 FORTEXXA 18/30 Originalbetriebsanleitung Instrucţiuni de utilizare originale Akku-Kettensäge Ferăstrău cu lanţ cu acumulator Original operating instructions Πρωτότυπες Οδηγίες χρήσης Cordless Chainsaw Αλυσοπρίονο μπαταρίας Instructions d’origine Manual de instruções original Tronçonneuse sans fi l Serra sem fi o Istruzioni per l’uso originali...
  • Página 2 - 2 - Anl_Fortexxa_18_30_SPK13.indb 2 19.07.2021 13:56:53...
  • Página 3 - 3 - Anl_Fortexxa_18_30_SPK13.indb 3 19.07.2021 13:56:56...
  • Página 4 min. - 4 - Anl_Fortexxa_18_30_SPK13.indb 4 19.07.2021 13:56:59...
  • Página 5 - 5 - Anl_Fortexxa_18_30_SPK13.indb 5 19.07.2021 13:57:02...
  • Página 6 - 6 - Anl_Fortexxa_18_30_SPK13.indb 6 19.07.2021 13:57:03...
  • Página 7 Li-Ion - 7 - Anl_Fortexxa_18_30_SPK13.indb 7 19.07.2021 13:57:04...
  • Página 8: Sicherheitshinweise

    2. Gerätebeschreibung und Gefahr! Beim Benutzen von Geräten müssen einige Si- Lieferumfang cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen 2.1 Gerätebeschreibung (Bild 1-3) Sie diese Bedienungsanleitung / Sicherheitshin- 1. Krallenanschlag weise deshalb sorgfältig durch. Bewahren Sie die- 2.
  • Página 9: Bestimmungsgemäße Verwendung

    Schnittgeschwindigkeit Gefahr! Gerät und Verpackungsmaterial sind kein bei Nenndrehzahl: ......Stufe 1: 6,0 m/s Kinderspielzeug! Kinder dürfen nicht mit .............Stufe 2: 8,9 m/s Kunststoff beuteln, Folien und Kleinteilen Öltank-Füllmenge: ........160 ml spielen! Es besteht Verschluckungs- und Er- Gewicht ..........ca. 3,4 kg stickungsgefahr! Typ Kette .....
  • Página 10 Ein Warnhinweis: 5.2 Spannen der Sägekette Die Schwingungs- und Geräuschemissionen kön- Warnung! Vor Überprüfung und Einstellarbeiten nen während der tatsächlichen Benutzung des immer den Akku ausstecken. Tragen Sie stets Elektrowerkzeugs von den Angabewerten abwei- Schutzhandschuhe, wenn Sie Arbeiten an der chen, abhängig von der Art und Weise, in der das Akku-Kettensäge vornehmen, um Verletzungen Elektrowerkzeug verwendet wird, insbesondere,...
  • Página 11 mer verwenden, würde dieses alleine durch die Für einen fachgerechten Versand kontaktie- höheren Temperaturen weiter verfl üssigt. Dadurch ren Sie bitte unseren Kundendienst oder die kann der Schmierfi lm abreißen, die Kette würde Verkaufsstelle, bei der das Gerät erworben überhitzt werden und kann Schaden nehmen. Da- wurde.
  • Página 12: Arbeiten Mit Der Kettensäge

    Pos. 20) 1x kurz drücken. Handschutz • Kettensäge mit beiden Händen an den Grif- Der vordere Handschutz (zugleich Kettenbremse) fen wie in Abb. 13 dargestellt festhalten (Dau- (Abb. 1/Pos.2) und der hintere Handschutz (Abb. men unter den Handgriff). 1/ Pos. 14) schützen die Finger vor Verletzungen •...
  • Página 13 Scharnier wirken kann. Der Steg verhindert, dass Gehörschutz und Schutzbrille. Tragen Sie bei Fäll- und Waldarbeiten unbedingt sich der Baum dreht und in die falsche Richtung einen Schutzhelm mit integriertem Gehör- und fällt. Sägen Sie den Steg nicht durch. Bei Annähe- Gesichtsschutz.
  • Página 14: Reinigung, Wartung Und Ersatzteilbestellung

    Splittern zu vermeiden (A). Den zweiten Schnitt Sägen von Holz unter Spannung von unten (2/3 Durchmesser) auf Höhe des ers- Das Sägen von Holz, das unter Spannung steht, ten Schnitts (B) (um Einklemmen zu vermeiden) erfordert besondere Vorsicht! Unter Spannung durchführen.
  • Página 15 Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden: • Typ des Gerätes • Artikelnummer des Gerätes • Ident-Nummer des Gerätes • Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.Einhell-Service.com - 15 - Anl_Fortexxa_18_30_SPK13.indb 15 19.07.2021 13:57:07...
  • Página 16 11. Fehlersuche Gefahr! Vor der Fehlersuche ausschalten und Akku ziehen. Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaff en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti- gen können, wenden Sie sich an Ihre Service-Werkstatt.
  • Página 17: Anzeige Ladegerät

    12. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Blinkt Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät Laden Das Ladegerät lädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
  • Página 18 Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig. Technische Änderungen vorbehalten Diese Sendung enthält Lithium-Ionen-Batterien.
  • Página 19 Sägekette Fehlteile * nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu- melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen: •...
  • Página 20 Services. 5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos- sen.
  • Página 21 LIEBE MÖGLICHMACHER, wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen...
  • Página 22: Safety Regulations

    2. Layout and items supplied Danger! When using the equipment, a few safety pre- cautions must be observed to avoid injuries and 2.1 Layout (Fig. 1-3) damage. Please read the complete operating 1. Claw stop instructions and safety regulations with due care. 2.
  • Página 23: Proper Use

    • Original operating instructions Danger! • Safety instructions Sound and vibration Sound and vibration values were measured in ac- cordance with EN 62841-1 and EN 62841-4-1. 3. Proper use sound pressure level ......88 dB(A) uncertainty ..........3 dB This cordless chainsaw is intended for felling small trees, for sawing trunks, branches, wooden sound power level ......
  • Página 24: Before Starting The Equipment

    5. Before starting the equipment by around 3-4 mm in the middle of the cutter rail. As the saw chain heats up during cutting and thus changes in length, please check the chain Warning! tension every 10 minutes and adjust it again as Always remove the battery pack before making required.
  • Página 25: Switching Off

    to do so. All LEDs blink: 2. Check that your mains voltage is the same as The battery temperature is too low. Remove the that marked on the rating plate of the battery battery from the equipment, keep it at room tem- charger.
  • Página 26: Working With The Chainsaw

    switched off or disconnected. Saw chain Tension of the saw chain, condition of the cutting Chain brake elements. The sharper the chainsaw, the easier The chain brake is a safety mechanism which is and more controllable it is to operate the chain- triggered via the front hand guard (Fig.
  • Página 27 Before felling the tree you must take into account Cutting the tree trunk into lengths the natural inclination of the tree, the location of Here we are looking at the process of cutting the larger branches and the wind direction, as this will felled tree into sections.
  • Página 28: Cleaning, Maintenance And Ordering Of Spare Parts

    the claw stop on these cuts. You should therefore cloth and, if necessary, mild washing up li- avoid these cuts as far as possible and take parti- quid. • cular care when they are unavoidable. If the chainsaw is not to be used for an exten- ded period of time then you should remove The risk of kickback is at its greatest when the the chain oil from the tank.
  • Página 29: Ordering Replacement Parts

    Identification number of the machine • Replacement part number of the part required For our latest prices and information please go to www.Einhell-Service.com 9. Notes on environmental protection / disposal The equipment is supplied in packaging to pre- vent it from being damaged in transit. The raw materials in this packaging can be reused or recycled.
  • Página 30 11. Troubleshooting Danger! Before troubleshooting, switch off the equipment and pull out the battery. The table below contains a list of fault symptoms and explains what you can do to remedy the problem if your tool fails to work properly. If the problem still persists after working through the list then please con- tact your nearest service workshop.
  • Página 31: Charger Indicator

    12. Charger indicator Indicator status Explanations and actions Red LED Green LED Off Flashing Ready for use The charger is connected to the mains and is ready for use; there is no battery pack in the charger Off Charging The charger is charging the battery pack in quick charge mode. The char- ging times are shown directly on the charger.
  • Página 32 The reprinting or reproduction by any other means, in whole or in part, of documentation and papers ac- companying products is permitted only with the express consent of the Einhell Germany AG. Subject to technical changes This consignment contains lithium-ion batteries.
  • Página 33: Service Information

    * Not necessarily included in the scope of delivery! In the eff ect of defects or faults, please register the problem on the internet at www.Einhell-Service.com. Please ensure that you provide a precise description of the problem and answer the following questions in all cases: •...
  • Página 34: Warranty Certificate

    5. To make a claim under the guarantee, please register the defective device at: www.Einhell-Service.com. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identifi...
  • Página 35: Consignes De Sécurité

    2. Description de l’appareil et Danger ! Lors de l’utilisation d’appareils, il faut respecter volume de livraison certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- 2.1 Description de l’appareil (fi gure 1-3) tivement ce mode d’emploi/ces consignes de 1.
  • Página 36: Utilisation Conforme À L'affectation

    • Mode d’emploi d’origine Type de chaîne ..Oregon Chain : 90PX045X • Consignes de sécurité ........Kangxin : 3/8.043x45DL Type de lame Oregon bar : 124MLEA041/566655 ....... Kangxin bar : AP12-45-437P 3. Utilisation conforme à Poids avec lame + chaîne + accumulateur : l’aff...
  • Página 37: Avant La Mise En Service

    recouvrement de la roue à chaîne (fig. 4) Limitez le niveau sonore et les vibrations à • un minimum ! Réglez la tension de chaîne a l’aide des vis • Utilisez exclusivement des appareils en ex- de fixation (fig. 8/ pos. 10). Tournez vers la cellent état.
  • Página 38: Mettre En Marche / Hors Circuit

    Remplir le réservoir d’huile : Veillez à ce que, lors de l’envoi ou de la mise • Posez la chaîne de scie sur une surface pla- au rebut, les accumulateurs ou les appareils sans fi l soit emballés séparément dans des •...
  • Página 39: Travailler Avec La Scie À Chaîne

    l‘autre (I et II), appuyez 1x brièvement sur équivalent qualifi é. l‘interrupteur de niveau de puissance (fig. 1/ pos. 20). Protège-main • Tenez la scie à chaîne avec les deux mains Le protège-main avant (aussi frein de chaîne) sur les poignées, comme en fig. 13 tenez soli- (fi...
  • Página 40 taillez le bois pour le trait d’abattage de façon à Protège oreilles et lunettes de protection. Pour les travaux d’abattage ou en forêt, portez ce qu’il reste encore une traverse (D) pouvant impérativement un casque de protection avec faire offi ce de charnière. La traverse empêche protège oreilles intégré...
  • Página 41: Nettoyage, Maintenance Et Commande De Pièces De Rechange

    Dans le cas de travaux de coupe en pente, res- Scier du bois sous tension tez toujours en hauteur par rapport au tronc de Scier du bois sous tension exige des précautions l’arbre, comme indiqué en fi g. 15. Pour toujours particulières ! Le bois sous tension libéré...
  • Página 42: Consignes Relatives À La Protection De L'environnement / Élimination

    9. Consignes relatives à la lame et de la chaîne de scie. Pour ce faire, diri- gez la pointe de la lame vers une surface plane protection de l’environnement / (planche, entame d’un arbre) et faites fonctionner élimination la scie à chaîne. Si lors de cette opération une trace d’huile ap- Une fois que l’appareil ne sert plus, disposez-en paraît, le graissage automatique de la chaîne...
  • Página 43: Détection D'anomalies

    11. Détection d’anomalies Danger ! Avant la recherche des erreurs, éteignez l‘appareil et retirez l‘accumulateur. Le tableau suivant indique les symptômes d’anomalies et décrit ce que vous pouvez faire quand votre appareil ne fonctionne plus parfaitement. Si ceci ne vous aide pas à localiser et à éliminer le problème, adressez-vous à...
  • Página 44 12. Affi chage chargeur État de l’affi chage Signifi cation et mesures Voyant Voyant LED rouge LED vert Arrêt Clignote État prêt à l’emploi Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est pas dans le chargeur. Marche Arrêt Chargement...
  • Página 45 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
  • Página 46: Informations Service Après-Vente

    *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes : •...
  • Página 47: Bon De Garantie

    5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité...
  • Página 48: Avvertenze Sulla Sicurezza

    Pericolo! Nell’usare gli apparecchi si devono rispettare 2. Descrizione dell’apparecchio ed diverse avvertenze di sicurezza per evitare lesi- elementi forniti oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. 2.1 Descrizione dell’apparecchio (Fig. 1-3) Conservate bene le informazioni per averle a 1.
  • Página 49: Utilizzo Proprio

    ........ Kangxin bar: AP12-45-437P coli pezzi! Sussiste pericolo di ingerimento e soff ocamento! Peso con barra+catena+batteria: ..ca. 4,0 kg • Istruzioni per l’uso originali Pericolo! • Avvertenze di sicurezza Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rile- vati secondo le norme EN 60745-1 ed 3.
  • Página 50: Prima Della Messa In Esercizio

    vite tendicatena (Fig. 8/ Pos. 10). Ruotando Limitate al minimo lo sviluppo di rumore e le vibrazioni! verso destra si aumenta la tensione della ca- • Utilizzate soltanto apparecchi in perfetto sta- tena, verso sinistra si diminuisce. La catena della sega è tesa correttamente se al centro •...
  • Página 51 (Fig. 10/Pos. 7) per poi aprirlo. Non fate scaricare mai completamente la batteria. • Riempite il serbatoio di olio per motoseghe. Questo potrebbe danneggiarla! Nel fare questo fate attenzione che nel ser- batoio non penetri dello sporco in modo che 5.5Indicazione di carica della batteria l’ugello dell’olio non si ostruisca.
  • Página 52: Dispositivo Di Protezione

    Il freno incorporato ferma la catena della sega in Condizioni della catena brevissimo tempo. Staccate sempre la spina dalla Esaminate la catena prima di iniziare qualsiasi presa di corrente se interrompete il lavoro. lavoro assicurandovi che non ci siamo danni all’involucro, al cavo di alimentazione, alla catena Avvertenza! Tenete la sega solo con e al braccio.
  • Página 53 venire in contatto con un cavo di alimentazione, Tagliare i rami si deve avvertire subito l‘ente locale responsabile Con tale operazione si intende il taglio dei rami della fornitura di energia elettrica. dell’albero abbattuto. Non togliete subito i rami In lavori di taglio su pendio l’utilizzatore della sega più...
  • Página 54: Pulizia, Manutenzione E Ordinazione Dei Pezzi Di Ricambio

    8. Pulizia, manutenzione e 7.3 Contraccolpo Con contraccolpo si intende il rinculo improvviso ordinazione dei pezzi di ricambio della sega in movimento. Le cause sono per lo più il contatto del pezzo da lavorare con la punta del Pericolo! braccio o l’incastrarsi della catena. •...
  • Página 55: Ordinazione Di Pezzi Di Ricambio:

    Pericolo! Non toccate la superfi cie. Tenete una suffi ciente distanza di sicurezza (ca. 20 cm). Affi latura della catena della sega Un lavoro effi ciente con la motosega è possibile solo se la catena è in buone condizioni ed è affi - lata.
  • Página 56: Ricerca Degli Errori

    11. Ricerca degli errori Pericolo! Prima di ricercare gli errori spegnete l‘apparecchio e staccate la batteria. La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro apparecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il proble- ma, rivolgetevi alla vostra offi...
  • Página 57 12. Indicatori caricabatterie Stato indicatori Signifi cato e interventi LED rosso LED verde Spento Lampeggia Pronto all’esercizio Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel caricabatterie. Acceso Spento Ricarica Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela- tivi tempi di ricarica si veda direttamente sul caricabatterie.
  • Página 58 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
  • Página 59: Informazioni Sul Servizio Assistenza

    * non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande: •...
  • Página 60: Certificato Di Garanzia

    5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi...
  • Página 61: Produktbeskrivelse Og Leveringsomfang

    DK/N 2. Produktbeskrivelse og Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- leveringsomfang ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- 2.1 Produktbeskrivelse (fi g. 1-3) jeningsvejledningen / sikkerhedsanvisningerne 1. Barkstød grundigt igennem. Opbevar betjeningsvejlednin- 2.
  • Página 62: Formålsbestemt Anvendelse

    DK/N • Original betjeningsvejledning Fare! • Sikkerhedsanvisninger Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 60745-1; EN 60745-2-13. 3. Formålsbestemt anvendelse Lydtryksniveau L ......... 88 dB(A) Usikkerhed K ..........3 dB Kædesaven er beregnet til at fælde træer samt til at oversave træstammer, grene, træbjælker, Lydeff...
  • Página 63: Inden Ibrugtagning

    DK/N 5. Inden ibrugtagning når den afkøles. På den måde kan du forhindre, at kæden beskadiges. Advarsel! 5.3 Smøring af savkæde Træk altid akkumulatorbatteriet ud, inden du fore- Advarsel! Husk altid at trække akkumulatorbatte- tager indstillinger på maskinen. riet ud inden eftersyn og indstillingsarbejde. Bær altid sikkerhedshandsker, når du arbejder med Fare! Sæt først akkumulatorbatteriet i, når kæde- kædesaven.
  • Página 64 DK/N 6. Drift Hvis det ikke er muligt at oplade akku-pack‘en, skal du kontrollere, • om der er netspænding i stikkontakten. 6.1 Til-/frakobling • om forbindelsen til ladekontakterne på lade- Tilkobling • aggregatet er i orden. Sæt akkumulatorbatteriet i apparatet. •...
  • Página 65: At Arbejde Med Kædesaven

    DK/N Vigtigt! Brug ikke saven, hvis beskyttelsesanord- Høreværn og beskyttelsesbriller ningen ikke fungerer fejlfrit. Forsøg ikke selv at Bær altid beskyttelseshjelm med integreret høre- reparere sikkerhedsrelevante beskyttelsesanord- og ansigtsværn ved træfældning og skovarbejde. ninger men henvend dig til vores service eller et Beskyttelseshjelmen beskytter mod nedfaldende lignende kvalifi...
  • Página 66 DK/N sig fældekammen bør træet begynde at falde. bevare fuld kontrol i det øjeblik stammen saves Hvis det viser sig, at træet muligvis ikke falder igennem. Vær opmærksom på at kæden ikke går i den ønskede retning (C) eller bøjer bagud og ned i skovbunden.
  • Página 67: Rengøring, Vedligeholdelse Og Reservedelsbestilling

    DK/N 8. Rengøring, vedligeholdelse og Slibning af savkæden Det er kun muligt at arbejde eff ektivt med kædes- reservedelsbestilling aven, hvis savkæden er i god stand og skarp. Hvis den er det, er der også mindre fare for kast. Fare! Savkæden kan slibes op igen ved alle forhandle- •...
  • Página 68 DK/N 11. Fejlsøgning Fare! Sluk apparatet og tag akkumulatorbatteriet ud før fejlsøgning. Følgende tabel viser fejlsymptomer og beskriver, hvordan fejlen afhjælpes, hvis din maskine ikke arbej- der ordentligt. Hvis du alligevel ikke kan lokalisere og afhjælpe problemet, bedes du henvende dig til dit serviceværksted.
  • Página 69: Visning På Ladeaggregat

    DK/N 12. Visning på ladeaggregat Visningsstatus Betydning og påkrævet handling Rød lysdi- Grøn lysdi- Slukket Blinker Standby-modus Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte- riet er ikke i ladeaggregatet Tændt Slukket Opladning Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågældende ladetider fi...
  • Página 70 DK/N Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på...
  • Página 71 Savkæde Manglende dele * er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål: •...
  • Página 72 5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el- ler uden typeskilt, er udelukket fra garantiydelsen på...
  • Página 73: Beskrivning Av Maskinen Samt Leveransomfattning

    2. Beskrivning av maskinen samt Fara! Innan maskinen kan användas måste särskilda leveransomfattning säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom 2.1 Beskrivning av maskinen (bild 1-3) denna bruksanvisning och dessa säkerhetsanvis- 1. Tagganslag ningar. Förvara dem på ett säkert ställe så att du 2.
  • Página 74: Ändamålsenlig Användning

    3. Ändamålsenlig användning EN 60745-1; EN 60745-2-13. Ljudtrycksnivå L ......... 88 dB(A) Kedjesågen är avsedd för fällning av träd samt för sågning av stammar, grenar, träbalkar, brädor osv. Osäkerhet K ..........3 dB och kan användas till båda kap- och längssåg- Ljudeff...
  • Página 75: Montera Svärdet Och Sågkedjan

    Fara! Sätt inte in batteriet förrän kedjesågen har 5.3 Smörja sågkedjan monterats komplett och kedjespänningen har Varning! Dra alltid ut batteriet innan du kontroller- ställts in. För att undvika skador måste du alltid ar eller ställer in maskinen. För att undvika skador bära skyddshandskar när du utför arbeten på...
  • Página 76 6. Använda Om batteripaketet inte kan laddas måste du kon- trollera • att nätspänning finns i vägguttaget. 6.1 Slå på / ifrån maskinen • att det finns fullgod kontakt vid laddningskon- Slå på maskinen • takterna i laddaren. Sätt in batteriet i maskinen. •...
  • Página 77: Arbeta Med Kedjesågen

    Fara! Sågen får endast användas om skyddsa- Hörselskydd och skyddsglasögon nordningarna är intakta. Försök inte att reparera Vid fällning och arbeten i skogen måste du alltid säkerhetsrelevanta skyddsanordningar på egen bära skyddshjälm med integrerat hörsel- och hand, utan kontakta vår service eller en liknande ansiktsskydd.
  • Página 78 nium för att skäret ska öppnas. Därefter kan du du har stannat helt innan du drar undan kedjesågen. fälla trädet. Slå alltid ifrån kedjesågens motor innan du går till nästa träd. När trädet börjar falla måste du ta ut kedjesågen ur skäret, lägga ned sågen och sedan lämna fa- 7.3 Rekyl rozonen via den planerade fl...
  • Página 79: Rengöring, Underhåll Och Reservdelsbeställning

    8. Rengöring, Underhåll och Slipa sågkedjan Kedjesågen kan endast användas eff ektivt om reservdelsbeställning sågkedjan är vass och befi nner sig i fullgott skick. Därigenom sänks även risken för rekyler. Fara! Vänd dig till en återförsäljare som kan slipa • Dra alltid ut batteriet inför rengöring.
  • Página 80 11. Felsökning Fara! Slå ifrån maskinen och dra ut batteriet innan du börjar söka efter fel. I tabellen nedan visas en del störningssymptom samt beskrivningar för att åtgärda dessa störningar om maskinen inte fungerar på rätt sätt. Kontakta din serviceverkstad om du inte kan lokalisera och åtgärda problemet.
  • Página 81: Lampor På Laddaren

    12. Lampor på laddaren Indikeringsstatus Betydelse och åtgärder Röd Grön lysdiod lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren. Till Från Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad- daren. Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd- ningstiderna till viss del avvika från angivna laddningstider.
  • Página 82 Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas.
  • Página 83 Sågkedja Delar som saknas * ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor: • Fungerade produkten först eller var den defekt från början? •...
  • Página 84 5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi...
  • Página 85: Bezpečnostní Pokyny

    2. Popis přístroje a rozsah dodávky Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním 2.1 Popis přístroje (obr. 1-3) a škodám. Přečtěte si proto pečlivě tento návod 1. Ozubený doraz k obsluze / bezpečnostní pokyny. Dobře si ho/ 2.
  • Página 86: Použití Podle Účelu Určení

    3. Použití podle účelu určení Hladina akustického tlaku L ....88 dB(A) Nejistota K ..........3 dB Řetězová pila je určena na kácení stromů a řezání .... 97 dB(A) Hladina akustického výkonu L kmenů, větví, dřevěných trámů, prken atd. a může Nejistota K ...........
  • Página 87: Před Uvedením Do Provozu

    5. Před uvedením do provozu práce řetěz povolte, protože se po vychladnutí zkrátí. Tím zabráníte škodám na řetězu. Varování! 5.3 Mazání řetězu Než začnete na přístroji provádět nastavení, vždy Varování! Před kontrolními a nastavovacími pra- z něj vyjměte akumulátor. cemi vždy vyjměte akumulátor. Pokud provádíte práce na pile, noste vždy ochranné...
  • Página 88 6. Provoz Pokud by nabíjení akumulátorového článku neby- lo možné, zkontrolujte • zda je v zásuvce síťové napětí, 6.1 Za-/vypnutí • zda je bezvadný kontakt na nabíjecích kon- Zapnutí • taktech nabíječky. Zasuňte akumulátor do přístroje. • Zvolený výkonový stupeň je indikován dvěma Pokud stále není...
  • Página 89: Práce S Pilou

    Ochrana rukou 7.2 Vysvětlení správného postupu při základ- Přední ochrana rukou (současně brzda řetězu) ních pracích (obr. 1/pol. 2) a zadní ochrana rukou (obr. 1/pol. Kácení stromů (obr. 14 - 17) 14) chrání prsty před zraněními způsobenými Pokud řežou a kácejí dvě nebo více osob na- kontaktem s řetězem, pokud se tento při přetížení...
  • Página 90: Čištění, Údržba A Objednání Náhradních Dílů

    při bočních, šikmých a podélných řezech je Odvětvování Pod odvětvováním se rozumí odstraňování větví nebezpečí zpětného vrhu velmi vysoké, protože z pokáceného stromu. Při odvětvování ponechat nemůže být použit ozubený doraz. Pokud možno větší, směrem dolů směřující větve, které strom se takovýmto řezům vyhýbejte a pokud není...
  • Página 91: Pokyny K Ochraně Životního Prostředí/Likvidaci

    9. Pokyny k ochraně životního lázně a potom oboje zabalte do naolejované- ho papíru. prostředí/likvidaci 8.2 Údržba Pokud přístroj jednou doslouží, odevzdejte ho k Výměna řetězu a lišty řádné likvidaci. Oddělte síťový kabel, aby nedošlo Lišta musí být vyměněna když, ke zneužití.
  • Página 92: Vyhledávání Poruch

    11. Vyhledávání poruch Nebezpečí! Před vyhledáváním poruch přístroj vypněte a vyjměte z něj akumulátor. Následující tabulka ukazuje symptomy poruch a popisuje, jak můžete odstranit chyby, pokud Vaše pila nebude správně pracovat. Pokud se Vám nepodaří ani s její pomocí problém lokalizovat, obraťte se na Váš...
  • Página 93: Indikace Nabíječky

    12. Indikace nabíječky Stav indikace Význam a opatření Červená Zelená Bliká Provozní pohotovost Nabíječka je připojena na síť a připravena k provozu, akumulátor není v nabíječce. Nabíjení Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby nabíjení najdete přímo na nabíječce. Upozornění! V závislosti na konkrétním stavu nabití...
  • Página 94 Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě...
  • Página 95: Servisní Informace

    Chybějící díly * není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky: •...
  • Página 96: Záruční List

    5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění...
  • Página 97: Bezpečnostné Pokyny

    2. Popis prístroja a objem dodávky Nebezpečenstvo! Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo 2.1 Popis prístroja (obr. 1-3) možné zabrániť prípadným zraneniam a vecným 1. Pazúrový doraz škodám. Preto si starostlivo prečítajte tento ná- 2. Predná ochrana ruky (reťazová brzda) vod na obsluhu/bezpečnostné...
  • Página 98: Správne Použitie Prístroja

    3. Správne použitie prístroja Nebezpečenstvo! Hlučnosť a vibrácie Hodnoty hlučnosti a vibrácií boli merané podľa Reťazová píla je určená na pílenie stromov, ako európskej normy EN 60745-1; EN 60745-2-13. aj na pílenie polien, konárov, drevených hrano- lov, dosiek, atď. a môže sa používať na priečne Hladina akustického tlaku L ....
  • Página 99: Pred Uvedením Do Prevádzky

    • lišty nadvihnúť o 3 - 4 mm. Keďže sa pílová reťaz Prístroj vypnite, pokiaľ ho nepoužívate. • Používajte rukavice. pílením zohrieva a tým predlžuje svoju dĺžku, kon- trolujte prosím napnutie reťaze každých 10 minút a nastavte ho podľa potreby. To platí obzvlášť pre nové...
  • Página 100: Ochranné Zariadenia

    elektrickému napätiu siete. Zapojte sieťovú tá. Vyberte akumulátor z prístroja a nechajte ho zástrčku nabíjačky (18) do zásuvky. Zelená jeden deň ležať pri izbovej teplote. Ak sa chyba kontrolka LED začne blikať. bude znovu opakovať, tak bol akumulátor hĺbkovo 3. Nasuňte akumulátor do nabíjačky. vybitý...
  • Página 101: Práca S Reťazovou Pílou

    Pravidelne kontrolujte, či brzda reťaze správne Brzda reťaze funguje. Vyklopte pre tento účel ochranu rúk (obr. Skontrolujte funkciu brzdy reťaze podľa popisu 1/pol. 2) dopredu a krátko zapnite reťazovú pílu. v kapitole „Ochranné zariadenia“ a pustite ju. Reťazová píla sa nesmie rozbehnúť. Zatiahnite prednú...
  • Página 102 Keď je kmeň stromu podložený na obidvoch kon- Pílenie hlavného rezu (obr. 17) Hlavný rez urobte minimálne 50 mm nad vodo- coch, ako je to znázornené na obrázku 21, najs- rovným smerovým zárezom. Hlavný rez (B) veďte kôr napíľte 1/3 priemeru kmeňa stromu z hornej rovnobežne k vodorovnému smerovému zárezu.
  • Página 103: Čistenie, Údržba A Objednanie Náhradných Dielov

    reťaze správne. Ak sa neobjaví zreteľná olejová zvláštnu opatrnosť! Drevo pod napätím, ktoré sa pílením zbavuje napätia, reaguje niekedy úpl- stopa, prečítajte si prosím príslušné pokyny v ka- ne nekontrolovane. To môže viesť k ťažkým až pitole „Hľadanie porúch“! Ak by nepomohli ani smrteľným zraneniam (obr.
  • Página 104: Hľadanie Porúch

    11. Hľadanie porúch Nebezpečenstvo! Pred hľadaním poruchy vypnúť prístroj a vytiahnuť akumulátor. Nasledovná tabuľka zobrazuje príznaky chýb a popisuje, ako môžete nájsť nápravu, keď Váš stroj nepracuje správne. Ak nedokážete pomocou nej lokalizovať a odstrániť problém, obráťte sa na Vašu servisnú...
  • Página 105: Signalizácia Nabíjačky

    12. Signalizácia nabíjačky Stav signalizácie Význam a opatrenie Červená Zelená Bliká Pripravená k prevádzke Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je v nabíjačke. Nabíjanie Nabíjačka nabíja akumulátor v rýchlo nabíjacom režime. Príslušné doby nabíjania nájdete priamo na nabíjačke. Upozornenie! Podľa prítomného stavu nabitia akumulátora sa môžu skutočné...
  • Página 106 Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).
  • Página 107: Servisné Informácie

    Chýbajúce diely * nie je bezpodmienečne obsiahnuté v objeme dodávky! V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.Einhell-Service.com. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky: •...
  • Página 108: Záručný List

    5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.Einhell-Service.com. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifi kácie. Ak spadá defekt prístroja pod naše záručné...
  • Página 109: Beschrijving Van Het Gereedschap En Leveringsomvang

    2. Beschrijving van het gereedschap Gevaar! Bij het gebruik van toestellen dienen enkele en leveringsomvang veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees 2.1 Beschrijving van het gereedschap daarom deze handleiding / veiligheidsinstructies (fi g. 1-3) zorgvuldig door.
  • Página 110: Reglementair Gebruik

    ........ Kangxin bar: AP12-45-437P stukken spelen! Er bestaat inslik- en verstik- kingsgevaar! Gewicht met zwaard, ketting en accu: . ca. 4,0 kg • Originele handleiding Gevaar! • Veiligheidsinstructies Geluid en vibratie De geluids- en trilwaarden werden vastgesteld overeenkomstig EN 60745-1 en EN 60745-2-13. 3.
  • Página 111: Vóór Inbedrijfstelling

    • • Laat het toestel indien nodig nazien. Bevestigingsschroef voor kettingwielafdek- • Schakel het toestel uit als het niet wordt ge- king vastdraaien (fig. 7). bruikt. Gevaar! Alle kettingschakels moeten naar • Draag handschoenen. behoren in de geleidegroef van het zwaard liggen.
  • Página 112 op dat geen vuil in de tank terechtkomt om accupack nooit helemaal. Dat leidt tot een defect te voorkomen dat de oliesproeier verstopt van de accupack! geraakt. • Olietankdop sluiten. 5.5 Accu-capaciteitsindicatie (fi g. 12) Druk op de schakelaar voor accu-capaciteitsindi- 5.4 Laden van de LI-accupack (fi...
  • Página 113: Werken Met De Kettingzaag

    De geïntegreerde rem brengt de omlopende Toestand van de kettingzaag zaagketting in de kortst mogelijke tijd tot stilstand. Ga voor werkbegin na of de behuizing, de Verwijder altijd de netstekker uit het stopcontact netkabel, de zaagketting of het zwaard van de als u het werk onderbreekt.
  • Página 114 een boom een toevoerleiding raken, dient de Onttakken desbetreff ende energievoorzieningsmaatschappij Hieronder verstaat men het verwijderen van de onmiddellijk op de hoogte te worden gesteld. takken van de gevelde boom. Bij het onttakken Bij zaagwerkzaamheden op een helling moet de laat u grotere omlaag wijzende takken waarop bedienaar van de kettingzaak op het terrein hoger de boom rust voorlopig staan tot de stam is...
  • Página 115: Reiniging, Onderhoud En Bestellen Van Wisselstukken

    8. Reiniging, onderhoud en zaag altijd uit voordat u van een boom naar de andere gaat. bestellen van wisselstukken 7.3 Terugstoot Gevaar! Onder terugstoot verstaat men het plots omhoog- • Voor elke reiniging de accu uittrekken. of terugschieten van de draaiende kettingzaag. •...
  • Página 116: Bestellen Van Wisselstukken:

    Gevaar! Raak daarbij niet het oppervlak. Neem een voldoende veiligheidsafstand (ca. 20 cm) in acht. Scherpen van de zaagketting U kan met de kettingzaag enkel eff ectief werken als de zaagketting in goede staat verkeert en scherp is. Daardoor vermindert ook het gevaar voor een terugstoot.
  • Página 117 11. Foutopsporing Gevaar! Apparaat vóór een foutopsporing uitschakelen en accu uittrekken. De volgende tabel toont foutsymptomen aan en legt uit hoe u een fout kan verhelpen mocht uw ge- reedschap ooit niet naar behoren werken. Indien u het probleem desondanks niet kan lokaliseren en verhelpen gelieve zich tot uw servicewerkplaats te wenden.
  • Página 118: Indicatie Lader

    12. Indicatie lader Indicatiestatus Betekenis en maatregel Groene Rode LED Knippert Operationaliteit De lader is aangesloten aan het net en operationeel; de accu zit niet in de lader. Laden De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.
  • Página 119 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
  • Página 120 * niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden: •...
  • Página 121: Garantiebewijs

    5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie.
  • Página 122: Instrucciones De Seguridad

    2. Descripción del aparato y Peligro! Al usar aparatos es preciso tener en cuenta una volumen de entrega serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer 2.1 Descripción del aparato (fi g. 1-3) atentamente este manual de instrucciones/adver- 1.
  • Página 123: Uso Adecuado

    Tipo cadena ....Oregon Chain: 90PX045X Peligro! ¡El aparato y el material de embalaje no son ........Kangxin: 3/8.043x45DL un juguete! ¡No permitir que los niños jue- Tipo cuchilla ..Oregon bar: 124MLEA041/566655 guen con bolsas de plástico, láminas y pie- ........
  • Página 124: Antes De La Puesta En Marcha

    ¡Reducir la emisión de ruido y las vibracio- • nes al mínimo! Ajustar la tensión de la cadena mediante • Emplear sólo aparatos en perfecto estado. el tornillo tensor de la sierra (fig. 8/pos. 10). • Realizar el mantenimiento del aparato y limpi- Girando a la derecha se incrementa la ten- arlo con regularidad.
  • Página 125 Llenar el depósito del aceite: Para el envío o la eliminación de baterías • Colocar la cadena de la sierra sobre una su- o del aparato, estos deben embalarse por perficie plana. separado en bolsas de plástico para evitar • cortocircuitos e incendios.
  • Página 126: Desconexión

    bloqueo de conexión (fig. 1/pos. 5). Protector de manos • Conectar la motosierra pulsando el interrup- El protector de manos delantero (a la vez freno tor ON/OFF (fig. 1/pos. 6). Ya se puede volver de cadena) (fi g. 1/pos. 2) y el protector de ma- nos trasero (fi...
  • Página 127: Explicación Sobre La Correcta Actuación En Trabajos Básicos

    Hacer el corte de talado serrando a una profund- Llevar protección para los oídos y gafas pro- tectoras. idad tal que solo quede un trozo de partición (lis- Para efectuar trabajos de tala y forestales es im- tón de talado) (D) que pueda actuar de bisagra. prescindible llevar puesto un casco de seguridad El trozo de partición evita que el árbol gire y caiga con protección facial y auditiva.
  • Página 128: Mantenimiento, Limpieza Y Pedido De Piezas De Repuesto

    • Si el tronco descansa sobre ambos extremos, ¡No serrar jamás por encima de la altura de como en la fi gura 21, serrar en primer lugar 1/3 los hombros! • del diámetro del mismo partiendo del lado supe- ¡No serrar jamás con el canto superior o el rior para evitar que se astille (A).
  • Página 129: Instrucciones Para La Protección Del Medio Ambiente / Eliminación De Residuos

    9. Instrucciones para la protección Desmontar la placa adaptadora (pos. 19) de la cuchilla como se muestra en la fi gura 27. Montar del medio ambiente / eliminación ahora la placa adaptadora a la nueva cuchilla. de residuos ¡Procédase al respecto según lo indicado en el capítulo „Montaje de espada y cadena de la Eliminar el aparato de manera adecuada cuando sierra“!
  • Página 130: Localización De Averías

    11. Localización de averías Peligro! Antes de la localización de averías es preciso apagar el aparato y quitar la batería. En la siguiente tabla se describen posibles fallos y se ofrecen soluciones para su eliminación. Si no se puede localizar ni subsanar el problema, será preciso ponerse en contacto con su taller de asistencia técnica.
  • Página 131: Indicación Cargador

    12. Indicación cargador Estado de indicación Signifi cado y medida LED rojo LED verde Apagado Parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la ba- tería no está en el cargador Encendido Apagado Carga El cargador carga la batería en modo rápido.
  • Página 132 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.
  • Página 133: Información De Servicio

    Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas: •...
  • Página 134: Certificado De Garantía

    5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi...
  • Página 135 2. Laitteen kuvaus ja toimituksen Huomio! Laitteita käytettäessä tulee noudattaa tiettyjä sisältö turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / 2.1 Laitteen kuvaus (kuvat 1-3) nämä turvallisuusmääräykset huolellisesti läpi. 1. Tarttumaleuka Säilytä ne hyvin, jotta niissä olevat tiedot ovat 2.
  • Página 136: Määräysten Mukainen Käyttö

    3. Määräysten mukainen käyttö Äänen painetaso L ......88 dB(A) Mittausvirhe K ..........3 dB Ketjusaha on tarkoitettu puiden kaatamiseen sekä Äänen tehotaso L ....... 97 dB(A) runkojen, oksien, puupalkkien, lautojen yms. sa- Mittausvirhe K ........2,66 dB haamiseen ja sitä voidaan käyttää sekä poikittais- Taattu äänen tehotaso L ....
  • Página 137: Teräketjun Kiristys

    ketjusahaa, jotta vältät loukkaantumisen. jos öljymäärä on minimi-merkin (kuva 10/kohta B) alapuolella johtaa ketjusahan vahingoittumiseen! 5.1 Teräkiskon ja teräketjun asennus • Pura kaikki osat huolellisesti pakkauksesta ja Huomio! Ota huomioon lämpötilaolosuhteet: Eri tarkasta, että ne ovat täysilukuiset (kuva 2-3) ympäristölämpötilat vaativat voiteluaineita, joiden •...
  • Página 138 • Paina käynnistyssulkua (kuva 1/kohta 5) ja Pyydämme ottamaan yhteyttä asiakaspalve- luumme tai myyntipisteeseen, josta laite on pidä se alaspainettuna. • ostettu, saadaksesi ohjeet asianmukaista Käynnistä ketjusaha päälle-/pois-katkaisimel- lähettämistä varten. la. Sitten voit päästää käynnistyssulun jälleen irti (kuva 1/kohta 6). Huolehdi akkujen tai akkukäyttöisen laitteen lähettämisessä...
  • Página 139: Työskentely Ketjusahalla

    7. Työskentely ketjusahalla siitä, että muita henkilöitä ei uhkaa mikään vaara, ei osuta sähkö- tai puhelinjohtoihin eikä aiheuteta mitään aineellisia vahinkoja. Jos puu kuitenkin 7.1 Valmistelutyöt koskettaa johtoihin, tulee heti ilmoittaa tästä asia- Tarkasta ennen joka käyttöä seuraavat kohdat, nosaiselle sähkölaitokselle. jotta voit työskennellä...
  • Página 140: Puhdistus, Huolto Ja Varaosatilaus

    pienemmät oksat kuvan 18 mukaan (A = leikkaus- sivuleikkauksissa, viisto- ja pitkittäisleikkauksissa suunta oksittaessa, B = pidä poissa maasta! Jätä on takapotkun vaara erityisen suuri, koska tässä runkoa tukevat oksat paikalleen, kunnes runko sa- ei voida käyttää tarttumaleukoja. Vältä siksi näitä hataan osiin) alhaalta ylös yhdellä...
  • Página 141: Ohjeita Ympäristönsuojelua / Hävittämistä Varten

    9. Ohjeita ympäristönsuojelua / ne sen jälkeen öljypaperiin. hävittämistä varten 8.2 Huolto Teräketjun ja teräkiskon vaihto Toimita laite määräysten mukaiseen hävityspis- Teräkisko täytyy vaihtaa uuteen, kun teeseen, kun sen elinikä on päättynyt. Ota verk- • teräkiskon ohjausura on kulunut loppuun. kojohto pois väärinkäytön estämiseksi.
  • Página 142 11. Vianhaku Vaara! Ennen vianhakua sammuta laite ja ota akku pois. Seuraavasta taulukosta löydät vikojen ominaisuuksia ja miten ne voi poistaa, jos koneesei ei työskentele kunnolla. Jos et voi löytää ja poistaa ongelmaasi näillä ohjeilla, käänny teknisen asiakaspalvelun puole- Häiriö Poisto Ketjusaha ei toimi - Takapotkujarru (ketjujarru) lauennut...
  • Página 143: Latauslaitteen Näyttö

    12. Latauslaitteen näyttö Näytön tila Merkitys ja toimenpiteet Punainen Vihreä Pois Vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, latauslaitteessa ei ole akkua Palaa Pois Lataaminen Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suora- an latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista. Ne ovat riipüuvaiset akun jäljelläolevasta lataustehosta.
  • Página 144 Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti.
  • Página 145 Puuttuvat osat * ei välttämättä kuulu toimitukseen! Puutteellisuuksien tai vikojen ilmetessä pyydämme ilmoittamaan virheestä verkossa sivustoon www.Einhell-Service.com. Ole hyvä ja anna vian tarkka kuvaus ja vastaa sen lisäksi joka tapauksessa seuraaviin kysymyksiin: • Onko laite toiminut jo ainakin kerran, vai oliko se jo alusta lähtien viallinen? •...
  • Página 146 Tämä koskee myös paikan päällä suoritettuja palveluja. 5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista-...
  • Página 147: Varnostni Napotki

    4. Zadnji ročaj Nevarnost! Pri uporabi naprav je potrebno upoštevati nekaj 5. Vklopna zapora varnostnih ukrepov, da bi preprečili poškodbe 6. Stikalo za vklop/izklop in materialno škodo. Zato skrbno preberite ta 7. Pokrov posode za olje navodila za uporabo/varnostne napotke. Le-te 8.
  • Página 148: Predpisana Namenska Uporaba

    3. Predpisana namenska uporaba Nevarnost! Hrup in vibracije Vrednosti hrupa in vibracij so bile ugotavljane v Verižna žaga je predvidena za podiranje dreves skladu z EN 60745-1; EN 60745-2-13. in za žaganje debel, vej, lesenih tramov, desk, itd. in jo je možno uporabljati za izvajanje prečnega in Nivo zvočnega tlaka L .......
  • Página 149: Pred Uporabo

    5. Pred uporabo zaključenem delu sprostite verigo žage, ker se bo le-ta med ohlajanjem skrajšala. Na ta način boste preprečili poškodbe na verigi. Pozor! Preden začnete izvajati nastavitve na napravi, 5.3 Mazanje verige žage vedno izvlecite akumulator. Pozor! Pred preverjanjem in nastavitvami vedno izvlecite akumulator.
  • Página 150 6. Uporaba V točki12 (prikaz polnilca) najdete tabelo s pome- ni prikaza LED-diod na polnilni napravi. 6.1 Vklop/izklop Če polnjenje akumulatorskega vložka ni mogoče, Vklop • preverite Akumulator vtaknite v napravo. • • ali je vtičnica pod napetostjo. Zmogljivostno stopnjo ponazarjata dve barvni •...
  • Página 151: Delo Z Verižno Žago

    1/Poz.2) tako, da se le-ta zaskoči, da bi sprostili Zaščitna obleka verižno zavoro. Brezpogojno uporabljajte odgovarjajočo, ozko oprijeto zaščitno obleko kot so primerne delovne Pozor! Žage ne uporabljajte, če varnostno- hlače, rokavice in varnostni zaščitni čevlji. zaščitna oprema ne deluje brezhibno. Ne poskušajte samo popravljati varnostno-zaščitne Zaščita za ušesa in zaščitna očala.
  • Página 152 Če deblo drevesa nalega na obeh koncih, kot pri- Rez za podiranje (Slika 17) Rez za podiranje nastavite najmanj 50 mm nad kazuje slika 21, potem najprej žagajte 1/3 preme- vodoravnim rezom zareze. Rez za podiranje (B) ra debla od zgornje strani navzdol, da preprečite izvršite vzporedno na vodoravni rez za zarezo.
  • Página 153: Čiščenje, Vzdrževanje In Naročanje Nadomestnih Delov

    včasih reagira popolnoma nenadzorovano. To lah- sled, prosimo, da preberete odgovarjajoče napot- ko privede do najhujših ali celo smrtnih poškodb ke v poglavju „Iskanje napak“! Če ne bi pomagali (Slike 24-26). niti takšni napotki, se obrnite na našo servisno Takšna dela sme izvajati samo strokovno usposo- službo ali na podobno strokovno tehnično delav- bljeno šolano osebje.
  • Página 154: Iskanje Napak

    11. Iskanje napak Nevarnost! Pred iskanjem napak izklopite napravo in izvlecite akumulator. Sledeča tabela prikazuje simptome za napake in opisuje pomoč za odpravo napak, ko Vaš stroj pravilno ne bi deloval. Če s tem ne bi mogli rešiti težav, se obrnite na Vašo servisno delavnico. Vzrok Napaka Odprava napake...
  • Página 155: Prikaz Polnilnika

    12. Prikaz polnilnika Prikaz stanja Rdeča Zelena Pomen in ukrepi LED-dioda LED-dioda Izklop Utripa Pripravljeno na uporabo Polnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku Vklop Izklop Polnjenje Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so navedeni na polnilniku.
  • Página 156 Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke! V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz- vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs- ko varno ponovno predelavo.
  • Página 157 Verižna žaga Manjkajoči deli * ni nujno, da je v obsegu dobave! Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja: Odgovorite na naslednja vprašanja: •...
  • Página 158: Garancijska Listina

    5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Nap- rave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti.
  • Página 159: Biztonsági Utasítások

    2. A készülék leírása és a szállítás Veszély! A készülékek használatánál, a sérülések és a terjedelme károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt 2.1 A készülék leírása (1-3-as kép) a használati utasítást / biztonsági utasításokat 1.
  • Página 160: Rendeltetésszerűi Használat

    fulladás veszélye! Veszély! Zaj és vibrálás • Eredeti használati utasítás A zaj és a vibrálási értékek az EN 60745-1; EN • 60745-2-13 szerint lettek mérve. Biztonsági utasítások Hangnyomásmérték L ......88 dB(A) 3. Rendeltetésszerűi használat Bizonytalanság K ........3 dB Hangteljesítménymérték L ....
  • Página 161: Beüzemeltetés Előtt

    5. Beüzemeltetés előtt mm-re meg lehet emelni. Mivel a fűrészlánc a fűrészelésnél felhevül és azáltal megváltozik a hossza, kérjük ellenőrizze minden 10 percben a Figyelmeztetés! láncfeszességet és állítsa be szükség esetén. Ez Mielőtt beállításokat végezne el a készüléken, főleg új fűrészláncoknál érvényes. A befejezett húzza mindig ki az akkut.
  • Página 162 a fennálló hálózati feszültséggel. Dugja a Minden LED villog: töltőkészülék (18) hálózati csatlakozóját a Alul van lépve az akku hőmérséklete. Távolítsa dugaszoló aljzatba. Pislogni kezd a zöld LED. el az akkut a készülékről és hagyja az akkut egy 3. Tolja az akkut a töltőkészülékre. napig szobahőmérsékletnél lehülni.
  • Página 163: Dolgozás A Láncfűrésszel

    cfék működését. Hajtsa ehhez előre a kézvédőt (1-es ábra/poz. 2) és kapcsolja röviden be a Láncfék láncfűrészt. A fűrészláncnak nem szabad megin- Ellenőrizze le a „Védőberendezések” fejzetben dulnia. leírottak szerint a láncfék működését és engedje Húzza addig hátra az elülső kézvédőt (1-es ábra/ poz.
  • Página 164 a 17-es ábrán mutatottak szerint. Elősször az Ha a fatörzs az egyik végén felfekszik, a 20- alulsó vízszintes rovátkoló vágást (1) elvégezni. as ábrán mutatottak szerint, akkor elősször a Ezáltal meg lesz akadáyozva a fűrészlánc vagy a fatörzsátmérőnek 1/3-át aluról indulva fűrészeleni vezetősín beszorulása a második rovátkoló...
  • Página 165: Tisztítás, Karbantartás És Pótalkatrészmegrendelés

    fűrészlánccal dolgozni! A 27-es ábrán mutatottak szerint leszerelni a • Ne fűrészeljen sohasem a vállmagasság fe- kardról az adapterlemezt (poz. 19). Szerelje most lett! fel az új kardon az adapterlemezt. Járjon ehhez • Ne fűrészeljen sohasem a kard felső szélével „A kard és a fűrészlánc felszerelése”...
  • Página 166: Utasítások A Környezetvédelemhez / Megsemmisítéshez

    9. Utasítások a környezetvédelemhez / megsemmisítéshez Vezesse a készüléket egy rendeltetésszerűi megsemmisítéshez, ha egyszer kiszolgált. Válassza le a hálózati kábelt, azért hogy elkerülje a visszaélést. Ne semmisítse meg a készüléket a házi hulladék által, hanem a környezetvéde- lem érdekében adja le az elektomoskészülékek gyűjtőhelyén.
  • Página 167 11. Hibakeresés Veszély! A hibakeresés előtt kikapcsolni és kihúzni az akkut. A következő táblázat felmutatja a hibaszimptómákat és leírja hogy hogyan lehet őket elhárítani, ha a gép egyszer nem működne helyesen. Ha ezzel nem tudja lokalizálni és megoldani a problémát, akkor kérjük forduljon a szervíz-műhelyéhez.
  • Página 168: A Töltőkészülék Kijelzése

    12. A töltőkészülék kijelzése Kijelzési státusz Jelentés és teendők Piros LED Zöld LED Pislog Üzemkészenlét Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben Töltés A töltőkészülék a gyorstöltési üzemben tölti az akkut A megfelelő töltési idők direkt a töltőkészüléken találhatóak.
  • Página 169 Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű...
  • Página 170 Fűrészlánc Hiányzó részek * nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.Einhell-Service.com alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket: • Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt? •...
  • Página 171 5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.Einhell-Service.com. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnci- ateljesítmény alol.
  • Página 172: Indicaţii De Siguranţă

    2. Descrierea aparatului şi cuprinsul Pericol! La utilizarea aparatelor trebuie respectate câteva livrării măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile 2.1 Descrierea aparatului (Fig. 1-3) de utilizare/indicaţiile de siguranţă. Păstraţi aces- 1. Opritor cu gheare te materiale în bune condiţii, pentru ca aceste 2.
  • Página 173: Utilizarea Conform Scopului

    • Instrucţiuni de utilizare originale .........Kangxin bar:AP12-45-437P • Indicaţii de siguranţă Greutatea cu lamă+lanţ+acumulator: . cca. 4,0 kg Pericol! 3. Utilizarea conform scopului Zgomote şi vibraţii Valorile de zgomot şi vibraţie au fost evaluate Ferăstrăul cu lanţ este prevăzut pentru retezarea conform EN 60745-1 şi EN 60745-2-13.
  • Página 174 ficat. lanţului trebuie să se găsească corect în ca- • Decuplaţi aparatul, atunci când acesta nu nelura de ghidare a lamei. este utilizat. • Purtaţi mănuşi! Indicaţii pentru tensionarea lanţului: Pentru asigurarea unei funcţionări sigure, lanţul ferăstrăului trebuie să fi e tensionat corect. Veţi 5.
  • Página 175 5.4 Încărcarea pachetului de acumulatori LI 5.5 Afi şarea capacităţii acumulatorului (Fig. 11-12) (obr. 12) Acumulatorul este protejat împotriva descărcării Apăsaţi comutatorul pentru afi şarea capacităţii totale. Un dispozitiv de protecţie integrat acumulatorului (C). Afi şajul capacităţii acumula- decuplează automat aparatul atunci când acu- torului (D) vă...
  • Página 176: Dispozitive De Protecţie

    Avertisment! Transportaţi ferăstrăul numai Starea ferăstrăului cu lanţ de mânerul din faţă! Dacă purtaţi ferăstrăul Înaintea începerii lucrului controlaţi ferăstrăul cu pregătit de pornire numai de mânerul din spate lanţ dacă nu prezintă deteriorări la carcasă, lanţ cu elementele de cuplare, se poate întâmpla ca sau lamă.
  • Página 177 şi să nu se producă pagube materiale. Dacă de faptul că există pericol de împiedicare. un copac a atins o linie de curent, atunci se va anunţa imediat fi rma de alimentare cu energie. La Tăierea crengilor lucrările de tăiere în pantă, operatorul ferăstrăului Prin aceasta se înţelege despărţirea crengilor de cu lanţ...
  • Página 178: Curăţirea, Întreţinerea Şi Comanda Pieselor De Schimb

    8. Curăţirea, întreţinerea şi comanda va decupla întotdeauna motorul ferăstrăului cu lanţ. pieselor de schimb 7.3 Reculul Pericol! Prin recul se înţelege sărirea bruscă în sus şi • Înaintea fiecărei operaţii de curăţare se va înapoi a ferăstrăului în funcţiune. Cauzele sunt scoate acumulatorul.
  • Página 179: Comanda Pieselor De Schimb:

    Pericol! Nu atingeţi suprafaţa. Păstraţi o distanţă de siguranţă corespunzătoare (cca. 20 cm). Ascuţirea lanţului ferăstrăului Un lucru efectiv cu ferăstrăul cu lanţ este numai atunci posibil când lanţul ferăstrăului se găseşte într-o stare bună şi este ascuţit. Prin aceasta se reduce şi pericolul unui recul.
  • Página 180: Căutarea Erorilor

    11. Căutarea erorilor Pericol! Înainte de căutarea erorilor opriţi aparatul şi scoateţi acumulatorul. Tabelul următor indică anumite simptome ale deranjamentelor şi descrie cum se pot remedia acestea, atunci când maşina dumneavoastră nu funcţionează corespunzător. Dacă cu ajutorul acestor informaţii nu puteţi localiza şi remedia deranjamentul, adresaţi-vă vă rugăm atelierului dumneavoastră service. Cauză...
  • Página 181 12. Afi şajul aparatului de încărcat Starea afi şajului Semnifi caţia şi măsura de remediere LED-ul LED-ul roşu verde stins intermitent Stare de funcţionare Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu- mulatorul nu este în aparatul de încărcat aprins stins Încărcare...
  • Página 182 Numai pentru ţări ale UE Nu aruncaţi aparatele electrice la gunoiul menajer! Conform directivei europene 2012/19/CE cu privire la aparatele electrice şi electronice vechi şi punerea în aplicare în legislaţia naţională, aparatele electrice uzate trebuie colectate separat şi supuse unui ciclu de reciclare ecologic.
  • Página 183: Informaţii De Service

    * nu este cuprins în livrare în mod obligatoriu! În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele întrebări: •...
  • Página 184: Certifi Cat De Garanţie

    5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identifi...
  • Página 185: Υποδείξεις Ασφαλείας

    Κίνδυνος! Φυλάξτε για μελλοντική χρήση όλες τις Κατά τη χρήση των συσκευών πρέπει, προς Υποδείξεις ασφαλείας και τις οδηγίες. αποφυγή τραυματισμών, να τηρούνται και να λαμβάνονται ορισμένα μέτρα ασφαλείας. Διαβάστε για το λόγο αυτό προσεκτικά τις 2. Περιγραφή της συσκευής και Οδηγίες...
  • Página 186: Σωστή Χρήση

    • Μήκος κοπής μέγ........270 mm Φυλάξτε τη συσκευασία αν γίνεται μέχρι την πάροδο της προθεσμάις της εγγύησης. Ταχύτητα κοπής με ονομαστικό αριθμό Κίνδυνος! στροφών: ......1η βαθμίδα: 6,0 m/s H συσκευή και τα υλικά συσκευασίας δεν ..........2η βαθμίδα: 8,9 m/s είναι...
  • Página 187: Πριν Τη Θέση Σε Λειτουργία

    7). Προσοχή! Θα σφίξετε τελειωτικά τη Προειδοποίηση: Η τιμή μετάδοσης της δόνησης μπορεί να βίδα στερέωσης μόνο μετά τη ρύθμιση της διαφέρει κατά την πραγματική χρήση της έντασης της αλυσίδας (βλέπε εδάφιο 5.2). ηλεκτρικής συσκευής από την αναφερόμενη τιμή, ανάλογα με τον τρόπο χρήσης της, 5.2 Τέντωμα...
  • Página 188 να έχει σαν συνέπεια την καταστροφή του στο φορτιστή. αλυσοπρίονου! Εάν δεν είναι δυνατή η φόρτιση του Υπόδειξη! Να προσέχετε τις συνθήκες συσσωρευτή, παρακαλούμε να ελέγξετε • θερμοκρασίας: Διαφορετικές θερμοκρασίες εάν υπάρχει τάση στην πρίζα. • περιβάλλοντος απαιτούν λιπαντικά με τελείως εάν...
  • Página 189 και αφήστε τον επί μία ημέρα σε θερμοκρασία 6.2 Σύστημα αφαλεάις δωματίου. Εάν επαναπαρουσιαστεί το σφάλμα τότε ο συσσωρευτής έχει εκφορτιστεί εκ βάθους Φρένο κινητήρα και είναι ελαττωματικός. Αφαιρέστε τη μπαταρία Ο κινητήρας φρενάρει την αλυσία μόλις από τη συσκευή. Μία ελαττωματική μπαταρία αφεθεί...
  • Página 190: Εργασία Με Το Αλυσοπρίονο

    7. Εργασία με το αλυσοπρίονο που εκσφενδονίζονται. 7.2 Eξήγηση της σωστής συμπεριφοράς σε 7.1 Προετοιμασία βασικές εργασίες Πριν από κάθε χρήση να ελέγχετε τα εξής, ώστε να είστε σίγουροι πως εργάζεστε με απόλυτη Ρίξιμο δέντρων (Εικ. 14-17) ασφάλεια: Εάν κόβετε και ρίχνετε ένα δέντρο συγχρόνως με...
  • Página 191 Τομή ριξίματος (Εικ. 17) Εάν ακουμπαέι ο κορμός με τη μία του άκρη Αρχίστε την τομή ριξίματος τουλάχιστον 50 όπως φαινεται στην εικόνα 20, κόψτε πρώτα χιλιοστά πάνω από την οριζόντια σφηνοειδή 1/3 της διαμέτρου του κορμού από την κάτω τομή.
  • Página 192 πιο επίπεδα γίνεται και κοντά στην υποδοχή της και τη λάμα για σύντομο χρονικό διάστημα λάμας (Εικ.23). σε λουτρό λαδιού και κατόπιν τυλίξτε την αλυσίδα και τη λάμα λαδόχαρτο. Προειδοποίηση! • Να προσέχετε πάντα τη σωστή τάνυση της 8.2 Συντήρηση αλυσίδας! •...
  • Página 193: Παραγγελία Ανταλλακτικών:

    8.3 Παραγγελία ανταλλακτικών: Κατά την παραγγελία ανταλλακτικών να αναφέρετε τα εξής: • Τύπος της συσκευής • Αριθμός είδους της συσκευής • Αριθμός ταύτισης της συσκευής • Αριθμός ανταλλακτικού Θα βρείτε τις ισχύουσες τιμές και πληροφορίες στην ιστοσελίδα www.isc-gmbh.info 9. Υποδείξεις για την προστασία του...
  • Página 194: Αναζήτηση Βλαβών

    11. Αναζήτηση βλαβών Κίνδυνος! Πριν την αναζήτηση της βλάβης απενεργοποιήστε τη συσκευή και βγάλτε τη μπαταρία. Από τον ακόλουθο πίνακα προκύπτουν ενδεχόμενες βλάβες και περιργράφεται η συνατότητααποκατάστασής τους, εάν κάποτε η μηχανή σας δεν λειτουργεί σωστά. Εάν παρσόλη τη βοήθεια αυτή δεν μπορείτε να εντοπίσετε το πρόβλημα και να επισκευάσετε τη συσκευή, αποτανθεστιε...
  • Página 195 12. Ένδειξη φορτιστή Κατάσταση ένδειξης Σημασία και μέτρα Κόκκινο LED Πράσινο LED απενεργοποίηση Αναβοσβήνει Ετοιμότητα για λειτουργία (OFF) Ο φορτιστής είναι συνδεδεμένος με το δίκτυο και έτοιμος για λειτουργία. Η μπαταράι δεν είανι μέσα στο φορτιστή. Ενεργοποιημένος απενεργοποίηση Φόρτιση (OFF) Ο...
  • Página 196 Μόνο για κράτη-μέλη της Ε.Ε. Μη πετάτε τις ηλεκτρικές συσκευές στα οικιακάαπορρίμματα! Σύμφωνα με την ευρωπαϊκή Οδηγία 2012/19/ΕΚ για απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωσή της σε εθνικό δίκαιο, πρέπει η παλιές ηλεκτρικές συσκευές να συγκεντρώνονται και να παραδίδονται για ανακύκλωση φιλική για το περιβάλλον. Εναλλακτική...
  • Página 197 Ελλείψεις * δεν συμπεριλαμβάνονται υποχρεωτικά στο περιεχόμενο της συσκευασίας! Σε περίπτωση ελαττωμάτων ή σφαλμάτων σας παρακαλούμε να δηλώστε την περίπτωση στο ίντερνετ στο www.Einhell-Service.com. Προσέξτε να περιγράψετε με ακρίβεια το σφάλμα και απαντήστε στις ακόλουθες ερωτήσεις: • Λειτούργησε σωστά η συσκευή ή είχε από την αρχή κάποιο ελάττωμα? •...
  • Página 198 περίπτωση σέρβις επί τόπου. 5. Για την αξίωση της εγγύησης παρακαλούμε να δηλώσετε την ελαττωματική σας συσκευή στο: www.Einhell-Service.com. Να έχετε μαζί σας την απόδειξη της νέας συσκευής. Οι συσκευές που αποστέλλονται χωρίς αποδείξεις και χωρίς πινακίδα στοιχείων, αποκλείονται από την εγγύηση...
  • Página 199: Instruções De Segurança

    Perigo! Ao utilizar ferramentas, devem ser respeitadas 2. Descrição do aparelho e material algumas medidas de segurança para preve- a fornecer nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas 2.1 Descrição do aparelho (fi gura 1-3) instruções de segurança.
  • Página 200: Utilização Adequada

    Peso ..........aprox. 3,4 kg Perigo! O aparelho e o material da embalagem não Modelo da corrente ..Oregon Chain: 90PX045X são brinquedos! As crianças não devem ......... Kangxin:3/8.043x45DL brincar com sacos de plástico, películas ou Modelo da lâmina peças de pequena dimensão! Existe o perigo .......Oregon bar: 124MLEA041/566655 de deglutição e asfi...
  • Página 201: Antes Da Colocação Em Funcionamento

    • Com o parafuso tensor da corrente ajuste a Reduza a produção de ruído e de vibração para o mínimo! tensão da corrente (fig. 8/ pos. 10). Se rodar • Utilize apenas aparelhos em bom estado. para a direita aumenta a tensão da corrente, •...
  • Página 202 Encha o depósito do óleo: gerektiğini dikkate alın! • coloque a corrente da serra sobre uma su- perfície plana. Akülerin uzun ömürlü olmasını sağlamak için • aküyü zamanında şarj edin. Bu özellikle, akülü ya- Limpe a área em volta da tampa do depósito prak üfl...
  • Página 203: Trabalhar Com A Serra

    desligar (fig. 1/pos. 6). Pode agora largar no- da serra, se esta partir devido a sobrecarga. vamente o bloqueio de ligação. Desligar 7. Trabalhar com a serra Largue o interruptor para ligar/desligar (fi g. 1/ pos. 6). 7.1 Preparação Sempre que utilizar a serra, verifi que os seguintes O travão montado faz com que a corrente da pontos, para que possa trabalhar em segurança: serra em rotação pare no mais curto espaço de...
  • Página 204 7.2 Explicação do procedimento correcto em desejado (C) ou que se vai inclinar para trás e a trabalhos básicos corrente da serra fi car entalada, deve interrom- Abate de uma árvore (fi g. 14 a 17) per-se o corte de abate e utilizar, para a abertura Se estiverem duas ou mais pessoas em simul- do corte e reposicionamento da árvore na linha tâneo a cortar e a abater árvores, a distância...
  • Página 205: Limpeza, Manutenção E Encomenda De Peças Sobressalentes

    corta, reduza a pressão que exerce sobre a serra, pessoas especializadas e qualifi cadas. contra a extremidade do corte, mas sem nunca soltar os punhos. Certifi que-se de que a corrente da serra não toca no chão. 8. Limpeza, manutenção Depois de o corte estar concluído, espere que e encomenda de peças a corrente da serra pare, antes de a afastar do...
  • Página 206: Encomenda De Peças Sobressalentes:

    agente ou a uma ofi cina autorizada. Perigo! Não toque na superfície. Mantenha uma distância de segurança sufi ciente (aprox. 20 cm). Afi ar da corrente da serra Só é possível trabalhar de forma efi caz com a serra se a sua corrente estiver afi ada e em bom estado.
  • Página 207: Diagnóstico De Avarias

    11. Diagnóstico de avarias Perigo! Antes de realizar a localização de falhas, desligue o aparelho e remova a bateria. A seguinte tabela indica os sintomas de falha e descreve o modo como pode obter uma resolução no caso de a sua máquina não trabalhar bem. Se com esta tabela não conseguir localizar e eliminar o pro- blema dirija-se a uma ofi...
  • Página 208: Visor Do Carregador

    12. Visor do carregador Estado do visor Signifi cado e medida a adotar LED ver- LED verde melho Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido.
  • Página 209 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
  • Página 210 * não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões: •...
  • Página 211 O mesmo se aplica no caso de a assistência técnica ter sido prestada no local. 5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga-...
  • Página 212: Sigurnosne Napomene

    HR/BIH Opasnost! 4. Stražnja ručka Prilikom uporabe uređaja morate se pridržavati 5. Blokada uključivanja sigurnosnih propisa kako biste spriječili nastanak 6. Sklopka za uključivanje/isključivanje ozljeda i šteta. Zato pažljivo pročitajte ove upute 7. Poklopac tanka za ulje za uporabu/sigurnosne napomene. Dobro ih 8.
  • Página 213: Tehnički Podaci

    HR/BIH Uređajse smije koristiti samo namjenski. Svaka Nosite zaštitu za sluh. drugačija uporaba nije namjenska. Za štete ili Buka može utjecati na gubitak sluha. ozljede svih vrsta nastale zbog nenamjenskog korištenja odgovoran je korisnik/rukovatelj a nika- Ukupne vrijednosti vibracija (vektorski zbroj triju ko proizvođač.
  • Página 214: Zatezanje Lanca Pile

    HR/BIH ako je razina ulja ispod oznake minimuma (sl. 10/ 5.1 Montaža sablje i lanca pile • Pažljivo raspakujte sve dijelove i provjerite poz. B) dovodi do oštećenja pile! jesu li svi na broju (sl. 2-3) • Otpustite vijak za pričvršćivanje pokrova Pozor! Obratite pažnju na razliku u temperatu- lančanika (sl.
  • Página 215: Zaštitne Naprave

    HR/BIH • Pritisnite blokadu uključivanja (sl. 1/poz. 5) i Za stručno slanje kontaktirajte našu službu za korisnike ili prodavnici u kojoj je kupljen držite je. • uređaj. Pomoću sklopke za uključivanje/isključivanje uključite lančanu pilu. Sad opet možete pustiti blokadu uključivanja. Da biste izbegli kratki spoj i požar, kod slanja ili odlaganja akumulatora odnosno akumu- latorskih uređaja u otpad pobrinite se da ih...
  • Página 216: Rad S Lančanom Pilom

    HR/BIH 7. Rad s lančanom pilom Kod radova s pilom na obronku, rukovatelj pilom mora se nalaziti poviše stabla koje obara jer se stablo nakon pada može kotrljati ili skliznuti niz- 7.1 Priprema brdo (sl. 15). Prije svake uporabe provjerite sljedeće točke, Prije obaranja mora biti isplaniran i, po potrebi, kako biste mogli sigurnije raditi: oslobođen put odstupanja u slučaju nužde.
  • Página 217: Čišćenje, Održavanje I Naručivanje Rezervnih Dijelova

    HR/BIH rezati odozdo prema gore kako bi se spriječilo koristite pilu u području vrha sablje jer je tamo uklještenje pile. djelovanje poluge najveće (sl. 22). Zbog toga po mogućnosti pokušajte uvijek namjestiti pilu ravno Rezanje stabla i blizu čeljusnog graničnika (sl. 23). Pod ovim pojmom podrazumijevamo rezanje pa- log stabla na dijelove.
  • Página 218: Napomene Za Zaštitu Okoliša/ Zbrinjavanje

    HR/BIH 9. Napomene za zaštitu okoliša/ Demontirajte pločicu adaptera (poz. 19) od sablje kako je prikazano na slici 27. Sada montirajte zbrinjavanje pločicu adaptera na novu sablju. Pritom postupite na način opisan u poglavlju „Montaža sablje i Kad uređaju jednom istekne vijek trajanja, predaj- lanca pile“! te ga na propisno mjesto za zbrinjavanje.
  • Página 219: Traženje Grešaka

    HR/BIH 11. Traženje grešaka Opasnost! Prije traženja grešaka isključiti i izvaditi akumulator. Sljedeća tablica prikazuje simptome greške i opisuje pomoć za njihovo uklanjanje, ako Vaš stroj neće pravilno raditi. Ako na taj način ne možete problem lokalizirati i ukloniti, molimo da se obratite Vašoj ser- visnoj radionici.
  • Página 220 HR/BIH 12. Pokazivač punjača Stanje prikaza Značenje i postupak Crveno Zeleno svjetlo svjetlo Isključeno Treperi Spremnost za rad Punjač je priključen na mrežu i spreman za rad, akumulator nije u punjaču Uključeno Isključeno Punjenje Punjač puni akumulator u režimu brzog punjenja. Odgovarajuće vrijeme punjenja pronaći ćete na punjaču.
  • Página 221 HR/BIH Samo za zemlje članice EU Elektroalate nemojte bacati u kućno smeće! Prema europskoj odredbi 2012/19/EG o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.
  • Página 222 Neispravni dijelovi * nije obavezno u sadržaju isporuke! U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internetskoj stranici www.Einhell-Service.com. Obratite pozornost na točan opis greške i u svakom slučaju odgovorite na sljedeća pitanja: • Je li uređaj već jednom radio ispravno ili je otpočetka neispravan? •...
  • Página 223: Jamstveni List

    To vrijedi također kod korištenja usluge na licu mjesta. 5. Za zahtijevanje jamstva neispravan uređaj treba prijaviti na: www.Einhell-Service.com. Molimo vas da imate u pripravnosti račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslani bez tipske pločice, isključeni su iz realizacije...
  • Página 224: Sigurnosna Uputstva

    3. Prednja ručka Opasnost! Kod korišćenja uređaja morate se pridržavati 4. Stražnja ručka bezbednosnih propisa kako biste sprečili povrede 5. Blokada uključivanja i štete. Zbog toga pažljivo pročitajte ova uputstva 6. Prekidač za uključivanje/isključivanje za upotrebu/bezbednosne napomene. Dobro ih 7. Poklopac tanka za ulje sačuvajte tako da Vam informacije u svako doba 8.
  • Página 225: Namensko Korišćenje

    3. Namensko korišćenje Nivo zvučnog pritiska L ....... 88 dB(A) Nesigurnost K ..........3 dB Lančana testera predviđena je za obaranje sta- Intenzitet buke L ......... 97 dB(A) bala kao i za rezanje debla, grana, drvenih greda, Nesigurnost K ........2,66 dB dasaka itd.
  • Página 226 Opasnost! Priključite akumulator tek nakon što na lančanoj testeri uvek nosite zaštitne rukavice potpuno montirate lančanu testeru i podesite kako biste izbegli povrede. zategnutost lanca. Kad radite na lančanoj testeri uvek nosite zaštitne rukavice kako biste izbegli Pažnja! Nikada nemojte da radite s lancem bez povrede.
  • Página 227 Ako punjenje akumulatora još uvek nije moguće, prekidač za biranje nivoa snage (sl.1/Poz. 20) • punjač i adapter pritisnuti 1x kratko. • • i akumulator Lančanu testeru držite sa obe ruke za ručke, pošaljite našem servisu. kao što je prikazano na sl. 13 (palac ispod ručke).
  • Página 228: Rad S Lančanom Testerom

    ili sličnoj kvalifi kovanoj radioni. 7.2 Objašnjenje pravilnog postupka kod rado- va na tlu tokom obaranja drva (sl. 14-17) Zaštita ruku Ako dve ili više osoba istodobno režu i obaraju Prednja zaštita ruke (istovremeno i kočnica lanca) stabla, tada bi odstojanje između osoba koje (sl.
  • Página 229: Čišćenje, Održavanje I Porudžbina Rezervnih Delova

    spotaknete. testere. Kod povratnog udarca neposredno nastaju velike Rezanje grana sile. Stoga lanac testere reagiše većinom nekon- Pod tim podrazumevamo odvajanje grana s obo- trolisano. Posledice su često teške povrede ruko- renog stabla. Tokom rezanja grana, ostavite veće vaoca testerom ili okolnih osoba. grane koje stoje prema dole i podupiru stablo tako Posebno velika opasnost od povratnog udarca dugo dok se ono ne prereže.
  • Página 230: Napomene Za Zaštitu Okoline/ Zbrinjavanje

    • 9. Napomene za zaštitu okoline/ Po potrebi čistite uređaj vlažnom krpom i bla- gom sapunicom. zbrinjavanje • Ako lančanu testeru ne koristite dulje vreme, iz tanka uklonite ulje za podmazivanje lanca. Kada uređaju jednom istekne vek trajanja, Nakratko uronite lanac i sablju u uljnu kupku i predajte ga na propisno mesto za zbrinjavanje.
  • Página 231 11. Traženje grešaka Opasnost! Pre traženja grešaka isključiti i izvaditi akumulator. Sledeća tabela prikazuje simptome greške i opisuje pomoć za njihovo uklanjanje, ako Vaša mašina neće pravilno da radi. Ako na taj način ne možete da lokalizujete i uklonite problem, molimo da se obra- tite Vašoj servisnoj radioni.
  • Página 232 12. Pokazivač punjača Stanje prikaza Značenje i postupak Crveno Zeleno LED svetlo LED svetlo Sključeno Trepti Spremnost za rad Punjač je priključen na mrežu i spreman za rad, akumulator nije u punjaču Uključen Isključeno Punjenje Punjač puni akumulator u režimu brzog punjenja. Odgovarajuće vreme punjenja pronaći ćete na punjaču.
  • Página 233 Samo za zemlje EU Ne bacajte elektro-alate u kućno smeće! Shodno evropskoj smernici 2012/19/EG o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje. Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja.
  • Página 234 Neispravni delovi * Nije obavezno da se nalazi u sadržaju isporuke! U slučaju nedostataka ili grešaka molimo Vas da to prijavite na internet stranici www.Einhell-Service.com. Obratite pažnju na tačan opis greške i u svakom slučaju odgovorite na sledeća pitanja: •...
  • Página 235 To takođe važi kod korišćenja usluga na licu mesta. 5. Za zahtevanje garancije neispravan uređaj treba prijaviti na: www.Einhell-Service.com. Molimo vas da držite spreman račun ili neki drugi dokaz o tome da ste kupili novi uređaj. Uređaji kojima neće biti priložen odgovarajući dokaz ili će biti poslati bez tablice s oznakom tipa, isključeni su iz realizacije...
  • Página 236: Wskazówki Bezpieczeństwa

    2. Opis urządzenia i zakres dostawy Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu 2.1 Opis urządzenia (rys. 1-3) uniknięcia zranień i uszkodzeń. Z tego względu 1. Ogranicznik zębaty proszę dokładnie zapoznać się z instrukcją 2. Przednia osłona dłoni (hamulec łańcucha) obsługi/ wskazówkami bezpieczeństwa.
  • Página 237: Użycie Zgodne Z Przeznaczeniem

    • Instrukcją oryginalną Waga z mieczem, łańcuchem i akumulatorem: • Wskazówki bezpieczeństwa ............. ok. 4,0 kg Niebezpieczeństwo! 3. Użycie zgodne z przeznaczeniem Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z Piła łańcuchowa jest przeznaczona do ścinania normą EN 60745-1; EN 60745-2-13. drzew tak jak do cięcia pni, gałęzi, drewnianych belek, desek, itd.
  • Página 238: Przed Uruchomieniem

    • Nie przeciążać urządzenia. w środku miecza na ok. 3-4 mm (Rys. 9). • • W razie potrzeby kontrolować urządzenie. Przykręcić śrubę mocującą pokrywy koła • Nie włączać urządzenia, jeśli nie będzie łańcuchowego (Rys. 7). używane. Uwaga! Wszystkie ogniwa łańcucha zgod- •...
  • Página 239 Proszę uważać przy tym, żeby nie wpadły do akumulatora. Prowadzi to do uszkodzenia aku- zbiornika żadne nieczystości, a przez to dys- mulatora! za olejowa nie została zatkana. • Zamknąć pokrywę pojemnika na olej. 5.5 Wskaźnik poziomu naładowania akumula- tora (rys. 12) 5.4 Ładowanie akumulatora litowego Przycisnąć...
  • Página 240: Elementy Zabezpieczające

    7. Praca piłą łańcuchową Wbudowane hamulce prowadzą do zatrzymania obracającego się łańcucha tnącego w krótkim czasie. Proszę zawsze wyciągnąć wtyczkę z sieci, 7.1 Przygotowanie jeśli praca została przerwana. By móc bezpieczniej pracować, proszę przed każdym użyciem sprawdzić następujące punkty: Uwaga! Przenosić piłę trzymając za przed- ni uchwyt! Jeśli podłączoną...
  • Página 241 łańcuchową, należy przerwać cięcie i użyć twor- 7.2 Objaśnienie właściwego sposobu postępowania przy pracach podsta- zyw sztucznych lub aluminium w celu otwarcia wowych. cięcia i skierowania drzewa w pożądanym kierun- ku spadku. Jeśli drzewo zacznie upadać, należy zakończyć Ścinanie drzew (Rys. 14-17) W czasie wykonywania prac cięcia przez 2 lub piłowanie, odłożyć...
  • Página 242: Czyszczenie, Konserwacja I Zamawianie Części Zamiennych

    8. Czyszczenie, konserwacja i nie dotykała podłoża. Po zakończeniu cięcia odczekać do zatrzymania łańcucha, zanim piła zamawianie części zamiennych zostanie odłożona. Zawsze wyłączać silnik piły łańcuchowej przed przejściem z jednego drzewa Niebezpieczeństwo! do drugiego. • Zawsze przed czyszczeniem urządzenia wyjąć z niego akumulator. 7.3 Odbicie •...
  • Página 243: Wskazówki Do Ochrony Środowiska / Usuwanie Odpadów

    Uwaga! Nie dotykać przy tym powierzchni. Należy zachować odpowiedni odstęp bezpieczeństwa (ok. 20 cm). Ostrzenie łańcucha tnącego Efektywna praca piły łańcuchowej jest możliwa tylko wtedy, gdy łańcuch jest w dobrym stanie i jest ostry. Dzięki temu zmniejsza się również niebezpieczeństwo odbicia. Łańcuch tnący może być...
  • Página 244: Wyszukiwanie Usterek

    11. Wyszukiwanie usterek Niebezpieczeństwo! Przed przystąpieniem do wyszukiwania usterek wyłączyć urządzenie i wyjąć akumulator. Następująca tabela przedstawia oznaki błędów i sposoby jakimi je można usunąć, kiedy urządzanie nie działa prawidłowo. Jeśli nie można ustalić I usunąć problemu, należy zwrócić się do serwisu. Przyczyna Błąd Sposób usunięcia...
  • Página 245: Wskazania Diod Na Ładowarce

    12. Wskazania diod na ładowarce Stan diod Czerwona Zielona di- Znaczenie i postępowanie dioda LED oda LED nie świeci miga Stan gotowości się Ładowarka podłączona jest do sieci i znajduje się w stanie gotowości. Brak akumulatora w ładowarce. świeci się nie świeci Ładowanie się...
  • Página 246 Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu.
  • Página 247: Informacje Serwisowe

    Brakujące części * nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania: • Czy urządzenie na początku działało czy też było uszkodzone od samego początku? •...
  • Página 248: Certyfi Kat Gwarancji

    Obowiązuje to również w przypadku interwencji serwisowej na miejscu. 5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do- kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są...
  • Página 249: Güvenlik Uyarıları

    4. Arka el sapı Tehlike! Yaralanmaları ve hasarları önlemek için alet- 5. Çalıştırma blokajı lerin kullanımında bazı iş güvenliği önlemleri- 6. Açık / Kapalı şalteri nin alınması gereklidir. Bu nedenle Kullanma 7. Yağ deposu kapağı Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. 8.
  • Página 250: Kullanım Amacına Uygun Kullanım

    3. Kullanım amacına uygun kullanım Ses basınç seviyesi L ......88 dB(A) Sapma K ........... 3 dB Zincirli ağaç kesme testeresi ağaç kesme, ağaç Ses güç seviyesi L ......97 dB(A) gövdesi, dal, ahşap kolon, tahta, vs. gibi malze- Sapma K ..........
  • Página 251 Tehlike! Aküyü, ancak zincirli testere tama- 5.3 Zincirli testere yağlaması men monte edildiğinde ve zincir gerginliği İkaz! Kontrol ve ayar çalışmalarından önce daima ayarlandığında takın. Zincirli testere üzerinde aküyü çıkarın. Zincirli testere üzerinde çalışırken çalışırken yaralanmaları önlemek için daima iş yaralanmaları...
  • Página 252: Koruma Tertibatları

    6. Çalıştırma Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin • Prizde elektrik olup olmadığı. 6.1 Açma / Kapatma • Şarj cihazındaki kontakların aküye tam temas Açma • edip etmediği. Aküyü testereye takın. • • Akünün şarj edilmesi bu kontrollerden sonra İlgili güç...
  • Página 253: Zincirli Testere Ile Çalışma

    çalıştırın. Testere çalışmayacaktır. freni açın. Zincir frenini açmak için ön el korumasını (Şekil 1 / Poz.2) yerine geçinceye kadar geriye çekin. Koruyucu giysi Çalışma koşullarına uygun dar giysi giyin, iş eldi- Dikkat! Koruma tertibatları normal şekilde veni ve emniyetli iş ayakkabısı giyin. çalışmadığında testereyi kullanmayın.
  • Página 254: Geri Tepme

    gerçekleştirin. Nihai kesimi ağacın kesilen yerinde boy kesimi üstten (çapın 2 / 3’ü uzunluğu kadar) bir parça (kalan kütük parçası) (D) kalacak derin- birinci kesim pozisyonunda kesin (B) (testerenin likte yapın ve bu kalan parça bir menteşe görevini sıkışmasını önlemek için). görecektir.
  • Página 255: Temizleme, Bakım Ve Yedek Parça Siparişi

    açıklanan bilgileri okuyun! Bu bölümde açıklanan Gergin duran ağacın kesilmesi Gergin duran ağacın kesilmesi çok dikkat gerekti- bilgiler de yeterli olmadığında fi rmamızın servisine ren bir çalışmadır! Gergin duran ağaç kesildikten veya benzer uzman bir servise başvurun. sonra gerginlii boşalacağından tamamen kontrol- süz olarak etrafa saçılır ve tehlike oluşturur.
  • Página 256: Arıza Arama

    11. Arıza arama Tehlike! Arıza arama işleminden önce testereyi kapatın ve aküyü sökün. Aşağıdaki tabloda testereniz doğru şekilde çalışmadığında olası arıza sebepleri sebepleri ve bunları nasıl gidereceğiniz gösterilmiştir. Açıklanan bu bilgiler ile arızayı teşhis edemediğinizde yetkili servise başvurunuz. Arıza Sebebi Giderilmesi Zincirli testere - Geri tepme freni (zincir freni) dev-...
  • Página 257 12. Şarj cihazı göstergeleri Gösterge durumu Anlamı ve alınacak önlemler Kırmızı Yeşil LED Kapalı Yanıp İşletmeye hazır olma sönüyor Şarj cihazı elektrik şebekesine bağlı ve işletmeye hazırdır, akü şarj cihazına takılı değildir Açık Kapalı Şarj etme Şarj cihazı aküyü hızlı şarj işletiminde şarj ediyor. İlgili şarj süreleri direkt olarak şarj cihazı...
  • Página 258 Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012 / 19 / AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış...
  • Página 259: Servis Bilgileri

    Sarf malzemesi/Sarf parçaları* Zincir Eksik parçalar * sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.Einhell-Service.com sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın: •...
  • Página 260: Garanti Belgesi

    Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir. 5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.Einhell-Service.com sayfasına bildirin. Kasa fi şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması...
  • Página 261 Опасность! изображениями и техническими При использовании устройств необходимо характеристиками, которые прилагаются соблюдать определенные правила техники к данному электрическому инструменту. безопасности для того, чтобы избежать Неточное соблюдение указаний, травм и предотвратить ущерб. Поэтому содержащихся в следующей инструкции, внимательно прочитайте настоящее может привести к поражению электрическим руководство...
  • Página 262 4. Технические данные приспособления защиты устройства при упаковывании и транспортировке (при наличии). Электропитание двигателя: ..18 В пост. тока • Проверьте комплектность устройства. Число оборотов холостого хода n : .Ступень 1: • Проверьте устройство и принадлежности 3500 мин на наличие возникших при .........Ступень...
  • Página 263: Натяжение Пильной Цепи

    Рукоятка под нагрузкой 5.1 Монтаж ножа и пильной цепи • Значение эмиссии вибрации передней Выньте осторожно детали из упаковки и рукоятки a = 5,4 м/с проверьте их на комплектность (рис. 2-3) • Значение эмиссии вибрации задней рукоятки Вывинтите винт крепления крышки = 4,1 м/с...
  • Página 264: Смазка Пильной Цепи

    после завершения работы, так как она при сработало защитное устройство. Это может охлаждении станет короче. Тем самым Вы привести к повреждению аккумулятора. сможете избежать повреждения цепи. 1. Извлеките аккумуляторный блок из рукоятки, при этом нажимайте фиксирующую клавишу (13). 5.3 Смазка пильной цепи Предупреждение! Перед...
  • Página 265: Защитные Приспособления

    5.5 Индикация заряда аккумулятора Выключить (рис. 12) Отпустить переключатель включено- Нажмите кнопку индикации заряда выключено (рис. 1/поз. 6). аккумулятора (C). Индикатор заряда аккумулятора (D) покажет Вам уровень Встроенный тормоз останавливает заряда аккумулятора при помощи 3-х движущуюся пильную цепь в течении светодиодов.
  • Página 266: Работа С Цепной Пилой

    Защита руки защитную обувь. Передняя защита руки (работающая одновременно тормозом цепи) (рис. 1/поз.2) и Защита органов слуха и защитные очки. задняя защита руки (рис. 1/ поз. 14) защищают Непременно используйте при валке пальцы от травмирующего контакта с пильной деревьев и работах в лесу защитный шлем с цепью...
  • Página 267 Произвести основной пропил (рис. 17) Если ствол дерева опирается одним концом, Сделайте основной пропил минимум 50 мм как показано на рисунке 20, то сначала выше горизонтального запила. Основной надпилить 1/3 диаметра ствола начиная с пропил (B) нужно произвести параллельно к нижней...
  • Página 268: Очистка, Техобслуживание И Заказ Запасных Деталей

    Внимание! 8.2 Техобслуживание • Следите всегда за правильным Замена пильной цепи и ножа натяжением цепи! Нож должен быть заменен, если: • • Используйте только исправные цепные Изношен направляющий паз лезвия. • пилы! Цилиндрическое зубчатое колесо в • Работайте только с наточенной согласно лезвии...
  • Página 269: Указания По Охране Окружающей Среды / Удаление Отходов

    8.3 Заказ запасных деталей: При заказе запасных деталей необходимо указать следующие данные; • Тип устройства • Номер артикула устройства • Идентификационный номер устройства • Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info 9. Указания по охране окружающей...
  • Página 270: Поиск Неисправностей

    11. Поиск неисправностей Опасность! Перед началом поиска неисправностей выключите устройство и извлеките из него аккумулятор. В нижеследующей таблице указаны признаки неисправностей и описаны методы их устранения, если на Вашем устройстве обнаружатся сбои в работе. Если Вы все-таки не сможете при помощи...
  • Página 271: Индикаторы Зарядного Устройства

    12. Индикаторы зарядного устройства Состояние индикатора Значение и действия Красный Зеленый светодиод светодиод Не горит Мигает Готовность к эксплуатации Зарядное устройство подключено к сети и готово к эксплуатации, аккумулятор не в зарядном устройстве. Горит Не горит Зарядка Зарядное устройство заряжает аккумулятор в режиме быстрой зарядки.
  • Página 272 Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная...
  • Página 273 * Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.Einhell-Service.com. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы: •...
  • Página 274: Гарантийное Свидетельство

    заново. Это условие действует также при обращении в местный сервисный отдел. 5. Для предъявления гарантийных требований сообщите о неисправности устройства на сайте www.Einhell-Service.com. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или...
  • Página 275: Seadme Kirjeldus Ja Tarnekomplekt

    4. Tagumine käepide Oht! Vigastuste ja kahjustuste vältimiseks tuleb 5. Sisselülitustõkis seadme kasutamisel võtta tarvitusele mõningad 6. Toitelüliti ohutusabinõud. Seepärast lugege kasutusjuhend 7. Õlipaagi kork / ohutusjuhised hoolikalt läbi. Hoidke need korra- 8. Veotähiku kate likult alles, et informatsioon oleks teil igal hetkel 9.
  • Página 276: Tehnilised Andmed

    pikilõigeteks. Saag ei sobi peale puu ühegi teise Hälbepiir K ........... 2,66 dB materjali saagimiseks. Garanteeritud müratase L : ....100 dB(A) Masinat võib kasutada ainult sihipärasel otstarbel. Kasutage kõrvaklappe. Igasugune teisel otstarbel kasutamine ei ole sihi- Müra võib põhjustada kuulmiskaotust. pärane.
  • Página 277: Juhtplaadi Ja Saeketi Paigaldamine

    Tähelepanu! Jälgige temperatuuriolusid: Erine- 5.1 Juhtplaadi ja saeketi paigaldamine • Pakkige kõik detailid hoolikalt lahti ja kontrolli- vatel keskkonnatemperatuuridel on vaja väga eri- ge nende komplektsust (joonis 2-3) neva viskoossusega määrdeainet. Madalatel tem- • Vabastage veotähiku katte kinnituskruvi (joo- peratuuridel on piisva määrdekihi tekitamiseks nis 4) vaja vedelat (madala viskossusega) õli.
  • Página 278: Sisse- Ja Väljalülitamine

    Jälgige akude ja akuseadmete transportimi- Väljalülitamine sel või utiliseerimisel, et need pakitaks üksi- Vabastage toitelüliti (joonis 1/ 6). kult kilekotikestesse, et vältida lühiühendusi ja tulekahju! Sisseehitatud pidur peatab ringikäiva saeketi kiiresti. Kui Te töö katkestate, tõmmake alati võr- Aku pika kasutusaja huvides peaksite hoolitsema gupistik välja.
  • Página 279: Ketipidur

    Enne langetamist peab olema kavandatud taga- Kettsae seisukord Kontrollige enne töö alustamist kettsae korpuse, nemistee ja see vajadusel vabaks tehtud. Tagane- toitejuhtme, saeketi ja plaadi kahjustusi. Ärge võt- mistee peab olema oletatavast kukkumissuunast ke mingil juhul kasutusse ilmselgelt kahjustatud diagonaalis tahapoole, nagu on näidatud joonisel seadet.
  • Página 280: Puhastus, Hooldus Ja Varuosade Tellimine

    alt (joonis 23). Puutüve järkamine Selle all mõistetakse langetatud puu tükkideks jaotamist. Hoolitsege selle eest, et Teil oleks kin- Tähelepanu! • del jalgealune ning kehakaal jaguneks ühtlaselt Hoolitsege alati õige ketipingsuse eest! • mõlema jala vahel. Võimalusel tuleb tüvele panna Kasutage ainult laitmatus korras kettsaagi! •...
  • Página 281: Varuosade Tellimine

    9. Juhised keskkonnakaitseks ja Demonteerige adapterplaat juhtplaadilt (19) maha nii, nagu on kujutatud joonisel 27. Seejärel mon- jäätmekäitlusse suunamiseks teerige adapterplaat uue juhtplaadi külge. Toimige nii, nagu on kirjeldatud peatükis “Juhtplaadi ja Kui seade enam ei tööta, suunake see nõueteko- saeketi paigaldamine”! haselt jäätmekäitlusse.
  • Página 282 11. Veaotsing Oht! Enne veaotsingut lülitage seade välja ja eemaldage aku. Järgnevas tabelis on toodud vigade sümptomid ning kirjeldatakse, kuidas saate abi, kui Teie masin ei tööta enam korralikult. Kui Te selle abil ei suuda probleemi kindlaks määrata ega kõrvaldada, pöörduge teenindustöökotta.
  • Página 283: Laadija Näidik

    12. Laadija näidik Näidiku olek Tähendus ja abinõu Punane Roheline väljalülita- Vilgub Töövalmidus Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas Põleb väljalülita- Laadimine Laadija laeb akut kiirrežiimil. Vastavad laadimisajad leiate vahetult laadijalt. Märkus! Olenevalt olemasolevast laetuse tasemest võivad tegelikud laadi- misajad etteantud aegadest natuke erineda.
  • Página 284 Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele.
  • Página 285 Saekett Puuduolevad detailid * ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele. • Kas seade on töötanud või oli ta algusest peale defektne? •...
  • Página 286 See kehtib ka kliendi juures kohapeal teostatud teeninduse korral. 5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho- idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi...
  • Página 287: Drošības Norādījumi

    2. Ierīces apraksts un piegādes Bīstami! Lietojot ierīces, jāievēro vairāki drošības komplekts pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas 2.1 Ierīces apraksts (1-3 att.) instrukciju / drošības norādījumus. Saglabājiet šo 1. Robots atturis informāciju, lai tā vienmēr būtu pieejama. Ja ierīce 2.
  • Página 288: Noteikumiem Atbilstoša Lietošana

    • Oriģinālā lietošanas instrukcija Bīstami! • Drošības norādījumi Troksnis un vibrācija Trokšņu un vibrācijas vērtības noteiktas atbilstoši standarta EN 60745-1; EN 60745-2-13 prasībām. 3. Noteikumiem atbilstoša lietošana Skaņas spiediena līmenis L ....88 dB(A) Kļūda K ............3 dB Ķēdes zāģis ir paredzēts gan koku gāšanai, gan arī...
  • Página 289: Darbības Pirms Lietošanas Sākšanas

    5. Darbības pirms lietošanas vidusdaļā to var pacelt par 3-4 mm. Tā kā zāģēšanas laikā zāģa ķēde sakarst un sākšanas tādējādi var mainīties tās garums, lūdzu, ik pēc 10 min. pārbaudiet ķēdes spriegojumu un vajadzības Brīdinājums! gadījumā pieregulējiet to. Šis noteikums īpaši Pirms ierīces regulēšanas vienmēr izvelciet aku- attiecas uz jaunām zāģa ķēdēm.
  • Página 290: Ieslēgšana Un Izslēgšana

    6. Ekspluatācija 2. Salīdziniet, vai datu plāksnītē norādītais tīkla spriegums sakrīt ar esošo elektrotīkla sprie- gumu. Ievietojiet kontaktligzdā lādētāja (18) 6.1 Ieslēgšana un izslēgšana vada kontaktdakšu. Sāk mirgot zaļā gaismas Ieslēgšana • diode. Ievietojiet akumulatoru ierīcē. • 3. Uzbīdiet akumulatoru uz lādētāja. Attiecīgā...
  • Página 291: Darbs Ar Ķēdes Zāģi

    ķēde nedrīkst sāk darboties. Ķēdes bremze Priekšējo roku aizsargu (1. att./2. poz.) pavelciet Pārbaudiet ķēdes bremzes darbību, kā tas atpakaļ, līdz tas nofi ksējas, lai atbrīvotu ķēdes ir aprakstīts nodaļā „Aizsargmehānismi“, un bremzi. atbrīvojiet to. Uzmanību! Nelietojiet zāģi, ja aizsargmehānismi Darba apģērbs nedarbojas nevainojami.
  • Página 292 diametra) pirmā zāģējuma augstumā (B) (lai Gāšanas zāģējuma izveide (17. att.) Gāšanas zāģējumu sāciet vismaz 50 mm virs izvairītos no iespiešanas). horizontālā ieroba zāģējuma. Gāšanas zāģējumu (B) veiciet paralēli horizontālajam ieroba Veicot zāģēšanas darbus nogāzē, vienmēr stāviet zāģējumam. Gāšanas zāģējumu iezāģējiet tikai virspus koka stumbra, kā...
  • Página 293: Tīrīšana, Apkope Un Rezerves Daļu Pasūtīšana

    dažreiz reaģē pilnīgi nekontrolējami. Tas var vainojami. Ja manāmas eļļas pēdas neparādās, izraisīt vissmagākās traumas vai pat nāvi (24.–26. lūdzu, izlasiet atbilstošus norādījumus nodaļā att.). „Bojājumu meklēšana“! Ja arī šie norādījumi Šādus darbus drīkst veikt tikai sagatavoti nepalīdz, tad vērsieties mūsu servisa dienestā vai speciālisti.
  • Página 294: Bojājumu Meklēšana

    11. Bojājumu meklēšana Bīstami! Pirms kļūdas noteikšanas izslēdziet ierīci un izņemiet akumulatoru. Šajā tabulā ir norādīti bojājumu cēloņi un aprakstītas darbības, kā tos novērst, ja ierīce darbojas nepareizi. Ja šādā veidā nevarat atklāt un novērst radušos problēmu, vērsieties attiecīgajā servisa darbnīcā.
  • Página 295 12. Uzlādes ierīces indikācija Indikatora statuss Sarkana Nozīme un darbība Zaļa gais- gaismas mas diode diode Izsl. mirgo Gaidstāve Uzlādes ierīce ir pieslēgta elektrotīklam un ir gaidstāves režīmā, akumula- tors nav ievietots uzlādes ierīcē. Iesl. Lzsl. Uzlāde Uzlādes ierīce uzlādē akumulatoru ātrās uzlādes režīmā. Attiecīgos uzlādes laikus skat.
  • Página 296 Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā...
  • Página 297 Trūkstošas detaļas * Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.Einhell-Service.com. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem: • Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts? •...
  • Página 298 Tas pats ir spēkā arī, veicot apkalpošanu uz vietas. 5. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.Einhell-Service.com. Atro- diet pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo...
  • Página 299: Saugos Nurodymai

    3. Priekinė rankena Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių 4. Galinė rankena saugumo taisyklių – nesusižalosite ir nepatirsite 5. Įjungimo blokatorius nuostolių. Todėl atidžiai perskaitykite šią naudoji- 6. Įjungimo (išjungimo) jungiklis mo ir saugos instrukciją. Kruopščiai ją saugokite, 7. Alyvos bako dangtis kad visada galėtumėte pasinaudoti informacija.
  • Página 300: Tinkamas Naudojimas

    3. Tinkamas naudojimas Garso slėgio lygis L ......88 dB (A) Nestabilumas K ......... 3 dB Grandiniu pjūklu kertami medžiai ir pjaunami Garso galios lygis L ......97 dB (A) kamienai, šakos, rąstai, lentos ir kt., jį galima nau- Nepastovumas K ........
  • Página 301: Pjūklo Grandinės Tepimas

    Pavojus! Akumuliatorių įstatykite atgal tik tada, 5.3 Pjūklo grandinės tepimas kai grandininis pjūklas bus visiškai sumontuotas Įspėjimas! Prieš atlikdami patikrą ir nustatymo ir nustatytas grandinės įtempimas. Dirbdami su darbus, išimkite akumuliatorių. Dirbdami su grandininiu pjūklu, visada mūvėkite apsauginėmis grandininiu pjūklu, visada mūvėkite apsaugines pirštinėmis –...
  • Página 302: Apsauginiai Įtaisai

    6. Darbas Jei akumuliatoriaus įkrauti nepavyksta, patikrin- kite: • ar elektros lizde yra įtampa; 6.1 Įjungimas / išjungimas • ar įkroviklio įkrovimo jungtys yra techniškai Įjungimas • tvarkingos. Įdėkite akumuliatorių į prietaisą. • Atitinkama galios pakopa žymima dviem spal- Jei akumuliatoriaus įkrauti vis tiek nepavyksta, votais šviesos diodais: prašome I pakopa (ECO) →žalias...
  • Página 303: Darbas Su Grandininiu Pjūklu

    grandinė negali pradėti veikti. tyvinkite. Norėdami grandinės stabdį suaktyvinti, priekinę rankų apsaugą (1 pav. / 2 padėtis) traukite atgal Apsauginiai rūbai tol, kol ji užsifi ksuos. Būtinai nešiokite tinkamus, prigludusius apsau- ginius drabužius, pvz., pjovimui atsparias kelnes, pirštines, apsiaukite apsauginius batus. Dėmesio! Kai netinkamai veikia apsauginiai įtaisai, pjūklo nenaudokite.
  • Página 304 nio pjūklo rankenų. Pjūklo grandinė negali paliesti Nenupjauta medžio dalis neleidžia medžiui pak- rypti ir virsti neteisinga kryptimi. Neperpjaukite li- žemės. Baigę pjauti, palaukite tol, kol nustos kusios medžio dalies. Kai atliekama kirtimo įpjova veikti pjūklo grandinė, tada ištraukite grandininį ir artėjama prie nenupjaunamos medžio dalies, pjūklą.
  • Página 305: Techninė Priežiūra

    8. Valymas, techninė priežiūra ir Pjūklo grandinės galandimas Grandininis pjūklas veiksmingai veikia tik tada, atsarginių detalių užsakymas kai pjūklo grandinė yra geros būklės ir aštri. Tai Pavojus! sumažina ir atatrankos pavojų. • Prieš kiekvieną valymą išimkite akumuliatorių. Pjūklo grandinę gali pagaląsti kiekvienas spe- •...
  • Página 306: Gedimų Paieška

    11. Gedimų paieška Pavojus! Prieš pradėdami ieškoti gedimų, prietaisą išjunkite ir išimkite akumuliatorių. Toliau esančioje lentelėje nurodyti gedimų požymiai ir aprašymai, kaip juos galima pašalinti, jei kar- tais Jūsų mašina sugestų. Jei problemos negalėsite nustatyti ir pašalinti, kreipkitės į savo techninės priežiūros dirbtuves Priežastis Gedimas...
  • Página 307 12. Kroviklio indikatoriai Indikatoriaus būsena Reikšmė ir priemonės Raudonas Žalias šviesos šviesos diodas diodas Išjungtas Mirksi Pasiruošimas darbui Kroviklis įjungtas į elektros tinklą ir paruoštas darbui, akumuliatorius nėra įdėtas į kroviklį. Išjungtas Įjungtas Įkrovimas Įkroviklis akumuliatorių įkrauna greituoju įkrovimo režimu. Atitinkamus kro- vimo laikus rasite tiesiai prie kroviklio.
  • Página 308 Tik ES šalims Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis! Remiantis ES elektros ir elektronikos atliekų direktyva 2012/19/EB ir jos perkėlimu į nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai. Perdirbimas - grąžinimo alternatyva: Elektros prietaiso savininkas įpareigotas negrąžinti pasirinktą prietaisą, bet tinkamai jį utilizuoti. Tuo tiks- lu elektros ir elektronikos atliekos gali būti perduotos atliekų...
  • Página 309 Naudojamos medžiagos / dalys* Detalių trūkumas * netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.Einhell-Service.com. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus: • Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs? •...
  • Página 310: Garantinis Dokumentas

    Tai galioja naudojantis ir technine priežiūra darbo vietoje. 5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje: www.Einhell-Service.com. Išsaugokite pirkimo kvitą arba kitą naujo prietaiso pirkimo dokumentą. Prietaisams kurie pateikiami be atitinkamų dokumentų arba be etiketės, garantija nesuteikiama dėl klasifi...
  • Página 311: Обем На Доставка

    Опасност! ! Съхранявайте указанията и инструкциите При използването на уредите трябва се за безопасност на сигурно място за по- спазват някои предпазни мерки, свързани нататъшна употреба. с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ 2.
  • Página 312: Употреба По Предназначение

    пълен. Мрежово напрежение на зарядното • Проверете дали уредът и устройство: .............--- принадлежностите нямат повреди от Тип на батерията: ....Литиево-йонна транспортиране. Брой на батерийните клетки: ......--- • По възможност запазете опаковката до Капацитет на батерията: .......--- изтичане на гаранционния срок. Дължина...
  • Página 313 апарат (Фиг. 6A/ Поз. A) • Посоченитe общи стойности на вибрациите Поставете конзолния режещ апарат и и посочените емисионни стойности на веригата както е показано в държача на шума могат да се използват също и за верижния трион. При това прокарайте предварителна...
  • Página 314: Смазване На Веригата

    5.3 Смазване на веригата от мрежата. Поставете щепсела на Внимание! Преди извършване на проверка и зарядното устройство (18) в контакта. настройки винаги изваждайте акумулаторната Зеленият индикатор започва да свети. 3. Поставете акумулаторната батерия в батерия. Когато извършвате работи по верижния трион, винаги носете предпазни зарядното...
  • Página 315 2 или 1 светодиода светят с елементите на превключване, може да се Акумулаторът разполага с достатъчно случи така, че по невнимание да задействате остатъчен заряд. едновременно блокировката срещу включване и превключвателя включено/ 1 светодиод премигва: изключено и верижният трион да заработи. Акумулаторът...
  • Página 316: Работа С Верижния Трион

    7. Работа с верижния трион 7.2 Разяснение на правилния начин на действие при основните работи 7.1 Подготовка Отсичане на дърво (Фиг. 14 - 17) Преди всяко използване проверявайте Ако две или повече лица режат и секат следните точки, за да можете да работите едновременно, то...
  • Página 317: Обратен Удар

    от долната страна (A), за да избегнете спрямо хоризонталния засечeн разрез. Направете разреза на отсичане само до разцепване. Втория разрез изпълнете от такава дълбочина, че да остане недоотрязана горе (2/3 диаметър) на височината на първия част (лента на отсичане) (D), която може да разрез...
  • Página 318 най-равно и близо до зъбния ограничител режещата верига и конзолния режещ (Фиг. 23). апарат за кратко в маслена баня и след това ги загърнете в намаслена хартия. Внимание! • Внимавайте винаги за правилното 8.2 Поддръжка опъване на веригата! • Използвайте само безупречни верижни Смяна...
  • Página 319: Поръчка На Резервни Части:

    8.3 Поръчка на резервни части: При поръчката на резервни части трябва да се посочат следните данни: • Тип уред • Артикулен номер на уред • Идентификационен номер на уред • Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info 9.
  • Página 320 11. Търсене на грешки Опасност! Преди търсенето на повреда изключете уреда и извадете акумулаторната батерия. Следващата таблица показва симптоми на грешки и описва как можете да намерите начините за отстраняване на нередностите, ако в даден момент Вашата машина не работи правилно. Ако така...
  • Página 321 12. Индикатор на зарядното устройство Статус на индикатора Червен Зелен Значение и мерки ветодиод ветодиод Изключено Мига Готовност за работа Зарядното устройство е свързано с мрежата и е готово за работа, батерията не е в зарядното устройство Включено Изключено Зареждане Зарядното...
  • Página 322 Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива...
  • Página 323 * Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.Einhell-Service.com. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси: •...
  • Página 324: Гаранционна Карта

    обслужване на място. 5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на www.Einhell-Service.com. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно...
  • Página 325 (EU)2016/425 2011/65/EU_(EU)2015/863 Standard references: EN 62841-1; EN 62841-4-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-29; EN 62233; EN 62321 Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar Landau/Isar, den 02.07.2021 Andreas Weichselgartner/General-Manager Tom Wei/Product-Management...
  • Página 326 EH 07/2021 (01) Anl_Fortexxa_18_30_SPK13.indb 326 19.07.2021 13:58:36...

Este manual también es adecuado para:

21010

Tabla de contenido
