Acson 5RT90BR Manual De Instalación página 246

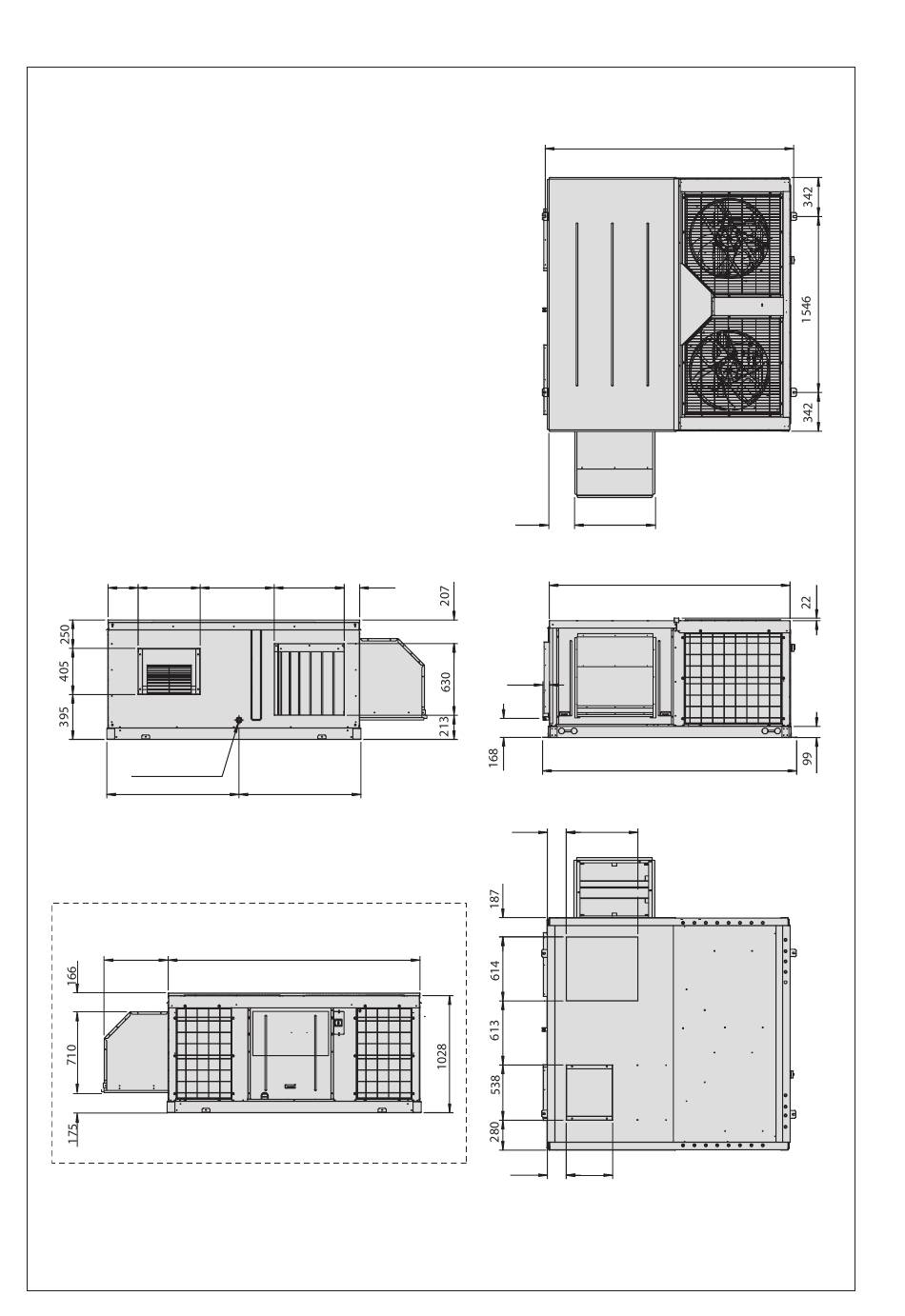

Modeller: EKONOMİZÖRLÜ 5RT120BR
265
544
HAVA BESLEMES
ø
TAHLİYE BORUSU 1"
1161
YATAY BOŞALTMA İÇİN
Ünitenin arkadan görünümü:
562
4
651 614 136
HAVA GERİ DÖNÜŞÜ
DIŞ MEKAN HAVASI
1069
2209
KONTROL
KUTUSU
Tüm boyutlar mm olarak verilmiştir
2180
223
709
2113
58
2230
164 630
DIŞ MEKAN HAVASI
DİKEY HAVA GERİ
DÖNÜŞÜ
DİKEY HAVA
BESLEMESİ
164 407
DİKEY BOŞALTMA İÇİN
