Dell Vostro 5502 Manual De Servicio página 41

Pasos

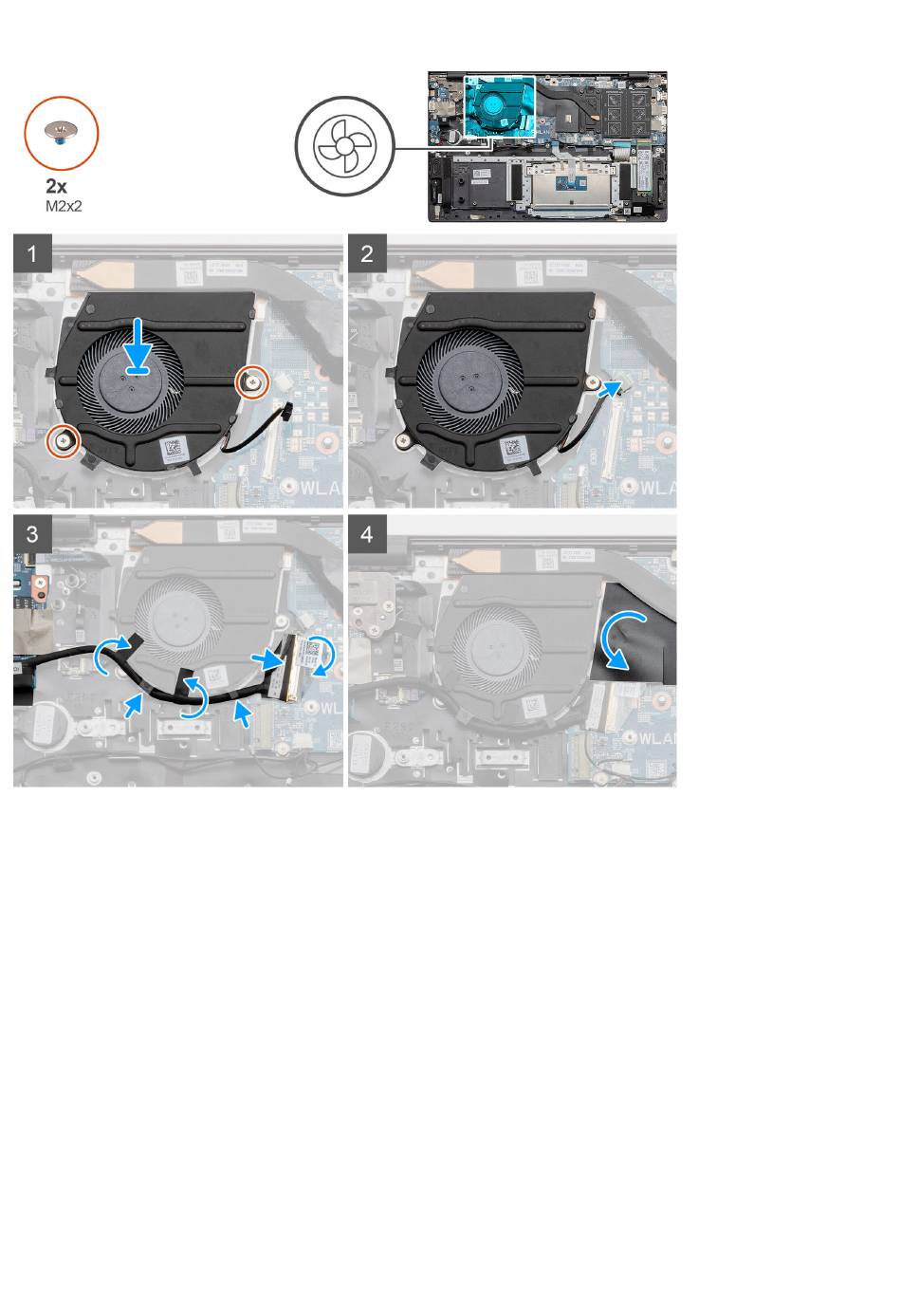

1. Deslice y coloque el ventilador del sistema en el ensamblaje del teclado y el reposamanos.
2. Alinee los orificios para tornillos del ventilador del sistema con los orificios para tornillos del ensamblaje del teclado y el reposamanos.
3. Reemplace los dos tornillos (M2x2) para asegurar el ventilador del sistema al ensamblaje del teclado y el reposamanos.
4. Conecte el cable del ventilador del sistema a la tarjeta madre.
5. Pase el cable de I/O bajo el ventilador del sistema y conéctelo a la tarjeta madre.
6. Coloque la cubierta de mylar nuevamente.
Siguientes pasos
1. Instale la batería.
2. Instale la cubierta de la base.
3. Siga el procedimiento que se describe en Después de manipular el interior de la computadora.
Desmontaje y reensamblaje 41
